4.2.2 Проектирование крышек подшипниковых узлов

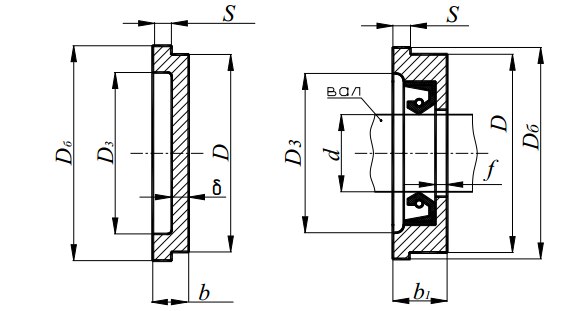

Рисунок 6 – Глухие и сквозные крышки подшипников

Для подшипника № 208 с D = 80 мм

Таблица 4 – Характеристики подшипника № 206

Диаметр D, мм	62
Толщина δ, мм	8
Ширина буртика S, мм	8
Диаметр буртика Dб, мм	70
Диаметр D3, мм	46
Ширина глухой крышки, мм	16
Толщина сквозной крышки f, мм	4

Данный взяты согласно рекомендациям [4, с. 48]

Для подшипника №208 с D = 80 мм

КП 12.140613.04.16.00.П3

Изм Лист № докум. Подпись Дата

Таблица 5 – Характеристики подшипника № 210

Диаметр D, мм	80
Толщина δ, мм	8
Ширина буртика S, мм	8
Диаметр буртика Dб, мм	88
Диаметр D3, мм	64
Ширина глухой крышки, мм	16
Толщина сквозной крышки f, мм	4

Данный взяты согласно рекомендациям [4, с. 48]

Размеры выточки под уплотнение в сквозной крышке определяются размерами уплотнения. Предлагается использовать в качестве уплотнений наиболее удобные и широко распространенные в настоящее время резиновые манжеты.

Выбор резиновых армированных манжетов производится по ГОСТ 8752-7 из таблицы 3.5 [4, с. 49]:

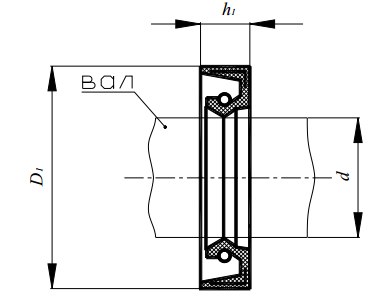

Рисунок 7 – Конструкция резинового армированного менжета

Для подшипника № 206:

Манжет 30×52-3 ГОСТ 8752-7;

Его данные: d = 30 мм, D₁ = 52 мм, h₁ = 10 мм.

Для подшипника №208:

Манжет 40×60-3 ГОСТ 8752-7;

Его данные: d = 40 мм, D₁ = 60 мм, h₁ = 10 мм.

Ширина сквозной крышки:

b₁ ≥ f + h₁ + (2…3) мм, (71) [4, с. 49]

где f – толщина стенки сквозной крышки, мм;

h₁ – ширина, мм.

Принимаем f = 3 мм и h₁ = 10 мм, находим формулу (71):

b₁ = 3+ 10 + (2…3) = 15 мм

4.3.3 Проектирование основных элементов корпуса редуктора

Для жесткой фиксации подшипников на стенке крышки и основания корпуса

КП 12.140613.04.16.00.П3

Изм Лист № докум. Подпись Дата

следует предусмотреть специальные приливы (бобышки). Определяем диаметры бобышек колеса и шестерни:

- шестерни D_б3 = 1,4∙D₃, (72) [4, с. 55]

где D₃ – наружный диаметр подшипника вала 2-3, мм.

Принимая D₃ = 62 мм, подставляем в формулу (72):

D_б3 = 1,4∙62 = 86,8 мм

- колеса D_б4 = 1,4∙D₄, (73) [4, с. 55]

где D₄ – наружный диаметр подшипника вала 4, мм.

Принимая D₄ = 80 мм, подставляем в формулу (73):

D_б4 = 1,4∙80 = 112 мм

Выбор болта для соединения крышки и основания редуктора у подшипников осуществляется по ГОСТ 7796-70 [4, с. 58]:

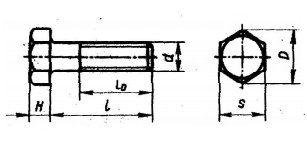

Рисунок 8 – Конструктивные размеры болта

Болт М16×60 ГОСТ 7796-70 с d = 16 мм, S = 22 мм, D = 23,9 мм, H = 9 мм,

L = 60 мм.

Диаметр обрабатываемой поверхности D₂ должен быть больше диаметра головки болта или гайки:

Рисунок 9 – Конструктивные размеры гайки

D₂ = D + (3…4) мм, (74) [4, с. 58]

где D – диаметр головки болта, мм.

Принимаем D = 23,9 мм и подставляем в формулу (74):

D₂ = 23,9 + (3…4) = 27,9 мм

КП 12.140613.04.16.00.П3

Изм Лист № докум. Подпись Дата

Под гайку болта с целью уменьшения вероятности самоотвинчивания гайки рекомендуется устанавливать пружинную шайбу по ГОСТ 6402-70 [4, с. 58].

Рисунок 10 – Конструктивные размеры шайбы

Выбираю: Шайба 16 65Г ГОСТ 6402-70 с d = 16,3 мм и S = b = 3,5 мм.

Дальше выбираю гайку по ГОСТ 15521-70 [4, с. 59]:

Гайка М16 ГОСТ 15521-70 с d = 16 мм, S = 22 мм, H = 13 мм, D = 23,9 мм.
