Министерство образования и науки Российской Федерации

Национальный минерально-сырьевой университет «Горный»

Филиал горного университета «Хибинский технический колледж»

Форма обучения очная

Специальность 140613

Пояснительная записка к курсовому проекту

5 По дисциплине: Техническая механика

НА ТЕМУ: Редуктор цилиндрический прямозубый общего назначения

Студента Муковозчика А.В. группы 3 ГЭМ₁₀

Руководитель проекта Сепп Л.В.

Кировск

2012

СОДЕРЖАНИЕ

ВВЕДЕНИЕ……………………………………………………………………….4

1. Выбор электродвигателя, кинематический и силовой расчёт привода……5

2. Расчет зубчатой передачи редуктора………………………………………...9

3. Проектный расчёт валов редуктора и подбор подшипников……………...16

4. Конструктивные размеры зубчатой передачи и корпуса редуктора……...19

5. Проверочный расчёт валов редуктора………………………………………25

6. Подбор и расчёт шпоночных соединений…………………………………..28

7. Проверочные расчёты долговечности подшипников……………………...33

8. Выбор муфты…………………………………………………………………34

9. Смазка зацепления и подшипников редуктора…………………………….35

10. Выбор посадок для установки деталей редуктора…………………………36

11. Сборка редуктора…………………………………………………………….37

Заключение………………………………..……………………………………...38

ЛИТЕРАТУРА…………………………………………………………………...39

Изм Лист № докум. Подпись Дата

ЗАДАНИЕ:

Рассчитать и спроектировать редуктор цилиндрический прямозубый общего назначения.

Исходные данные:

1. Тип редуктора: цилиндрический косозубый;

2. Мощность на ведущем валу редуктора Р = 1,8 кВт;

3. Частота вращения ведущего вала: n = 80 об/мин.

Режим нагрузки постоянный. Редуктор предназначен для длительной эксплуатации и серийного производства с нереверсивной передачей.

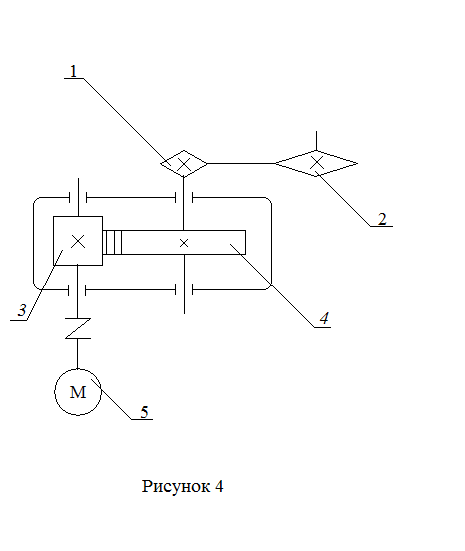

Вариант 16. Рисунок 4.

Элементы обозначенные на рисунке:

1. Ведущий шкив;

2. Ведомый шкив клиноремённой передачи;

3. Шестерня;

4. Зубчатое колесо цилиндрической косозубой передачи;

5. Электродвигатель.

КП 12.140613.04.16.00.П3

Введение

В настоящей работе производится расчёт и проектирования привода общего назначения, кинематическая схема которого представлена в задании. Привод состоит из электродвигателя, который через цепную передачу, соединяется с одноступенчатым прямозубым редуктором. Данный привод обеспечивает снижение частоты вращения выходного вала и увеличения крутящего момента на нём. Привод может использоваться для самых различных целей, где необходимы высокие крутящие моменты на исполнительном механизме в сочетании с низкими скоростями перемещения: ленточные транспортёры, подъёмно-транспортные устройства и т. п.

Изм Лист № докум. Подпись Дата

КП 12.140613.04.16.00.П3

КП 12.140613.04.16.00.П3

Изм Лист № докум. Подпись Дата

1. Выбор электродвигателя, кинематический и силовой расчет

Для выбора электродвигателя по каталогу необходимо знать требуемую

мощность Р'_дв и частоту вращения выходного вала n'_дв.

1. Определение общего к.П.Д. Привода

η_общ = η_ред∙η_цеп∙η_под², (1) [10,c.291]

где η_ред – к.п.д. редуктора;

η_цеп – к.п.д. ременной передачи;

η_под² – к.п.д. подшипника.

Значения к.п.д. для передач разных типов приведены в табл. 1.1. [10,c.7]

Принимаем значения η_ред = 0,96, η_цеп = 0,95 и η_под² = 0,99 и по формуле (1) находим значение общего к.п.д. привода:

η_общ = 0,96∙0,95∙0,99 = 0,89
