7.2 Описание установки

Для выполнения работы необходимы: вертикальная ванна с параллельными стеклянными стенками, заполненная водой; рамка с электронагревательными приборами и зажимами для установки макета; набор макетов разрезов промышленных зданий различного профиля с створками; точечный источник света; белый экран.

Стеклянная ванна типа плоского аквариума изготавливается из металла и стекла (рис. 7.1) и имеет размеры примерно 60×40×12 см. Рамка с электронагревателем изготавливается из дерева или термостойкой пластмассы; в нижней части она закрепляется для предотвращения всплытия. На рамке устанавливаются металлические зажимы для закрепления макетов. В качестве нагревателя, имитирующего источник местного тепловыделения, используют тонкий провод с большим электросопротивлением (никелин, нихром и др.). Питание нагревателя осуществляется переменным током низкого напряжения (не более 36 В).

Набор макетов разных по профилю цехов выполняется из листовой стали или алюминия. Все металлические части, которые подвергаются коррозии, необходимо покрасить водостойким лаком (например, асфальтовым). Макеты должны плотно входить в ванну с минимальными зазорами по контуру для ликвидации побочных токов жидкости, нарушающих четкость картины. В качестве точечного источника света используют малогабаритную автомобильную лампу на передвижной стойке, которая позволяет регулировать на экране четкость изображения воздушных потоков. Фотографирование осуществляется с помощью электродугового светильника.

В связи с тем, что вода в ванне находится под напряжением от нагревательной спирали, для открывания и закрывания проемов на макете следует применить деревянную палочку с резиновой рукояткой и с металлическим крючком на конце.

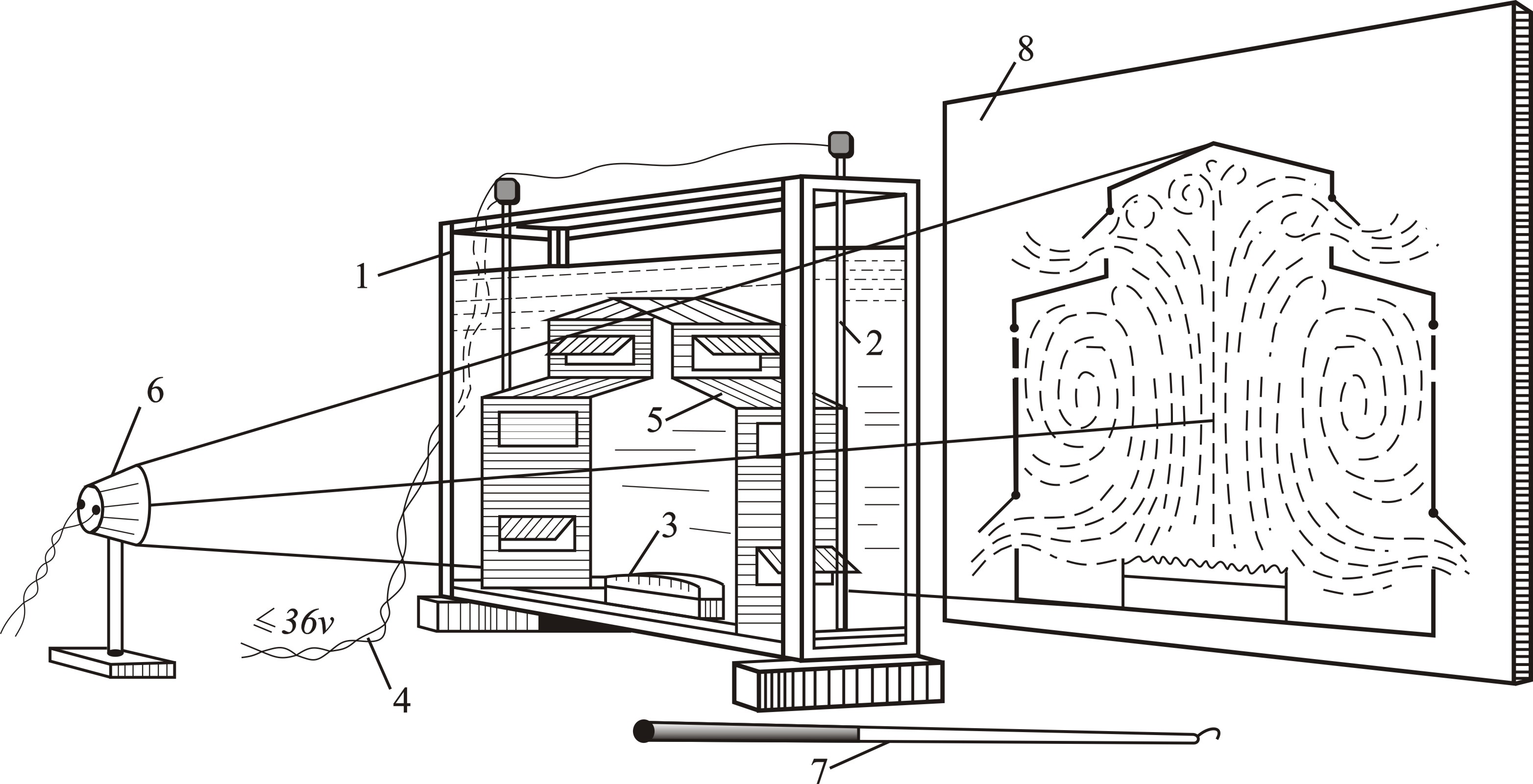

Рисунок 7.1 – Установка модели в водной среде для аэрации промышленных зданий

7.3 Состав и методика выполнения работы

В начале работы выполняется обмер и вычерчивание заданной модели разреза цеха, затем макет устанавливается на рамку под зажимы и погружается в ванну. Электронагревательная спираль включается только после погружения рамки в воду. С помощью диэлектрической палочки открываются створки проемов в нужных местах. Передвижением осветительной лампы достигается наилучшая резкость изображения воздушных потоков на экране.

За время пятиминутного прогрева осуществляется стабилизация тепловых потоков, после чего можно приступать к их зарисовкам. На схеме разреза здания тонкими линиями зарисовываются тепловые потоки, направление их указывается стрелками. Особое внимание надо уделять приточным и вытяжным отверстиям, завихрениям потоков внутри модели, а также местам, где движение воды отсутствует. После зарисовки первой комбинации расположения приточно-вытяжных отверстий в такой же последовательности исследуются еще несколько комбинаций. На основе серии зарисовок подбирается для данного разреза оптимальное расположение приточных и вытяжных отверстий. В отчете приводятся зарисовки потоков, выводы относительно их анализа и рекомендации о мерах улучшения аэрационного режима.
