Фундаменты

Параметры упругого основания для фундаментов представлены на рис.2.3. и рис.2.4.

а)

б)

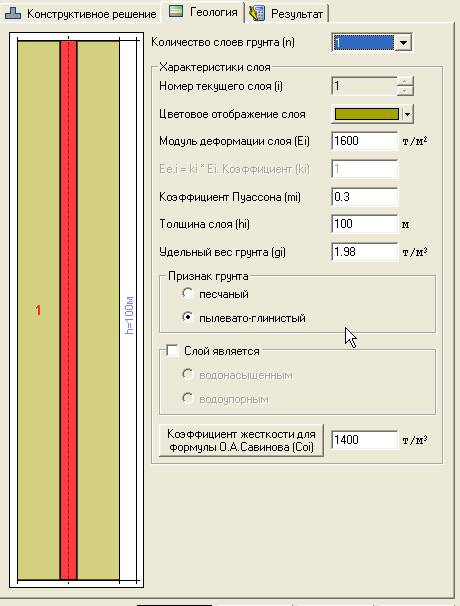

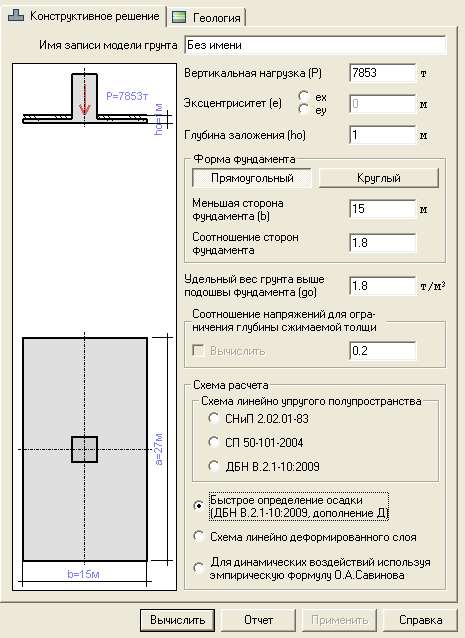

Рис. 2.3. Исходные данные для расчета параметров упругого основания

.

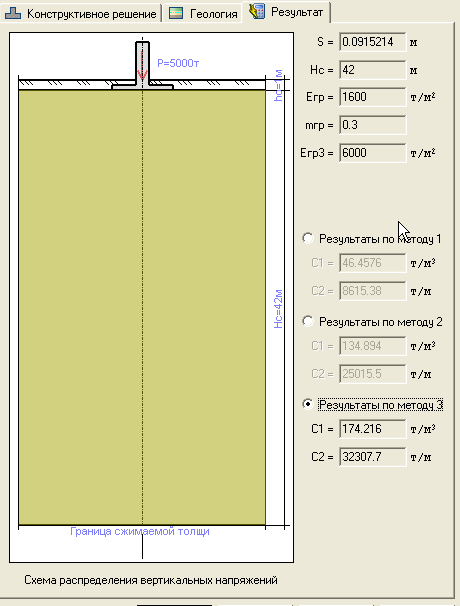

Рис.2.4. Результаты расчета коэффициентов постели С1 и С2

По результатам расчета модели максимальное вертикальное давление на фундамент от основного сочетания нагрузок составило т/м².

Расчетное сопротивление грунта основания для слоя суглинка светло-бурого тугопластичного, тяжелый, комковатой текстуры с прослоями мягкопластичного, составит 51 т/м2.

Давление под подошвой фундамента от особого сочетания статических нагрузок не превышает значения расчетного сопротивления грунта основанию (рис.2.5…2.7). Прочность основания обеспечена.

По результатам расчета армирования можно принять армирование фундаментной плиты двумя сетками 14АIII 200х200. В зоне колонн необходимо установить дополнительные стержни в нижней зоне 14 АIIIс с шагом 200 мм. В зоне диафрагм необходимо установить дополнительные стержни в нижней зоне 20 АIIIс с шагом 200 мм.

Результаты расчета армирования фундаментной плиты представлены на рис.2.8 …2.11.

Нижняя арматура соответствует верхней сетке.

Верхняя и нижняя арматура крепится между собой шпилькой 6 АI шагом 2400 L=500, располагается в шахматном порядке. Защитный слой бетона торцов стержней по боковой поверхности 50 мм. Стыки стержней по длине располагаются в разбежку. Площадь сечения рабочих стержней, стыкуемых в одном месте, должна составлять не более 50% общей площади сечения арматуры. Продольное смещение осей стыков должно быть не менее 680 мм.

Каркас здания

Результаты расчета армирования железобетонных колонн представлены на рис.2.12…2.16. Расчетные проценты армирования колонн не превышают 3%. Расчетное армирование железобетонных колонн 400х400мм  24.6см².Принимаем армирование 4Ø28 АIII (24.6 см²). В колоннах первого этажа по оси «6» расчетное армирование представлено на рис.2.15.

Расчетное армирование железобетонных колонн 400х400мм  40.3см². Принимаем армирование 4Ø28 +4 Ø25АIII (44.23 см²).

Расчетное армирования сечений балок перекрытия сечением 400х300 мм: нижнее 3Ø20АIII (9.4см²), верхнее 3Ø25АIII (13.3см²) представлено на рис 2.16 и 2.17.

Расчетное армирования сечений балок перекрытия сечением 400х400 мм: нижнее 3Ø22АIII (11.4см²), верхнее 3Ø25АIII (13.3см²) представлено на рис 2.18 и 2.19.

Расчетное армирование поперечной арматуры представлено на рис.2.20

По результатам расчета армирования можно принять армирование диафрагм двумя сетками 16АIII 200х200. Расчетное армирование диафрагм представлено на рис.2.21

Перекрытие здания

По результатам расчета армирования можно принять армирование плит перекрытия первого и второго этажей двумя сетками 10 АIII 200х200 (рис.2.22).

В местах примыкания железобетонных диафрагм необходимо установить дополнительные сетки шириной 1м 10 АIII 200х200мм.

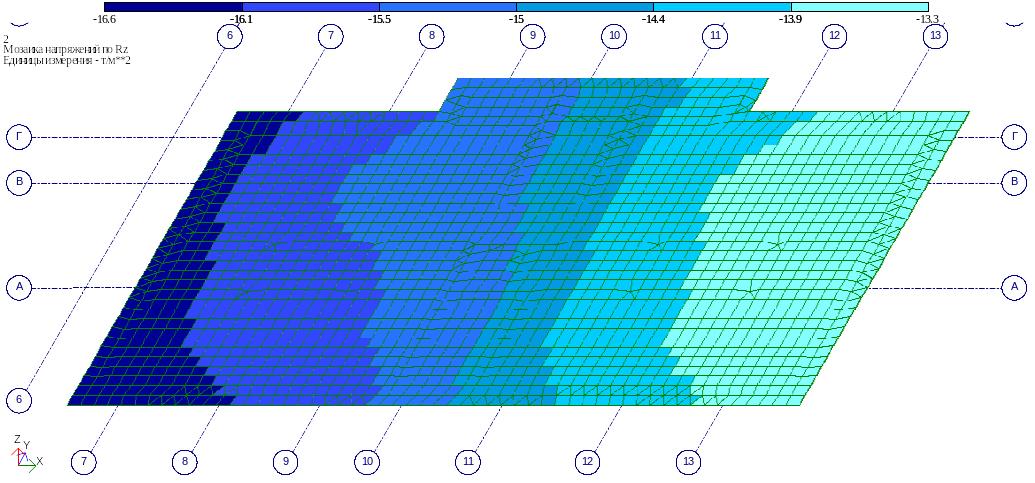

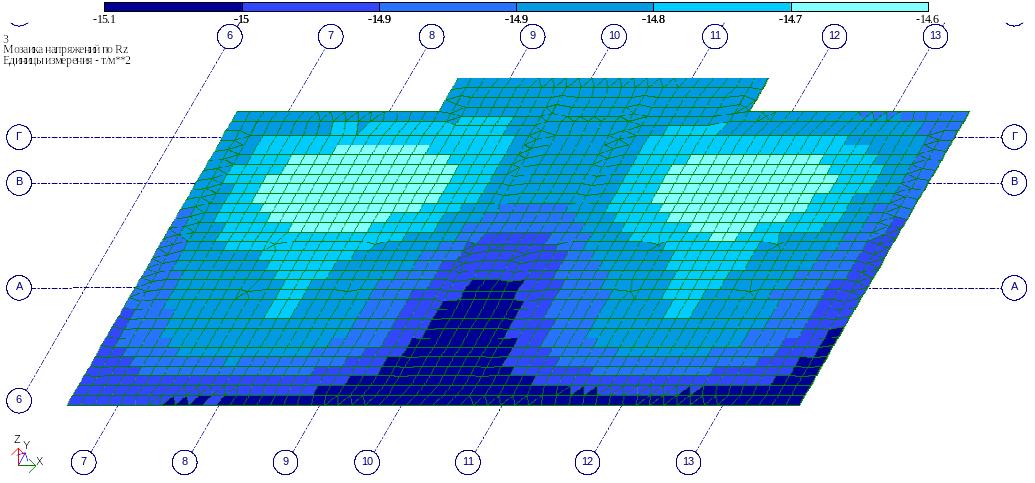

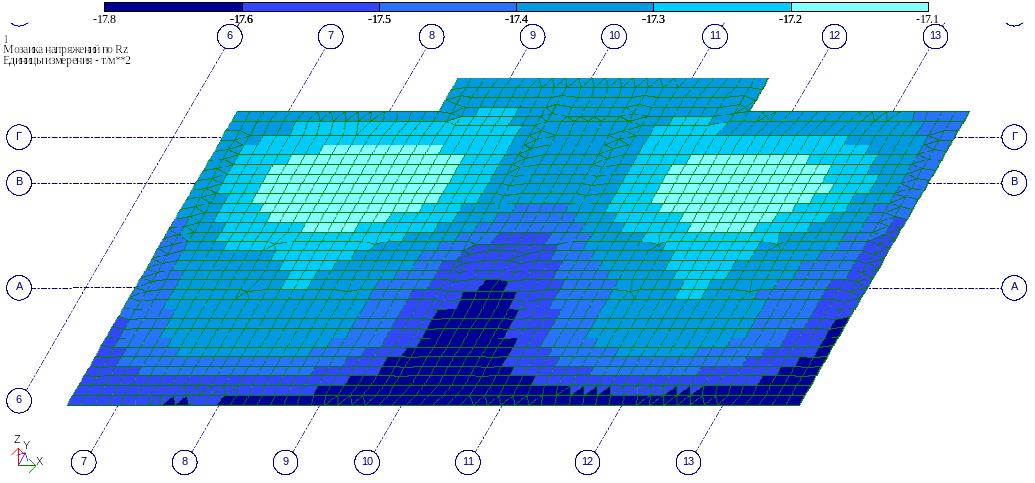

Рис.2.5. Максимальное вертикальное давление на фундамент от основного сочетания нагрузок

Рис.2.6. Максимальное вертикальное давление на фундамент от особого сочетания нагрузок (сейсмика по оси Х)

Рис.2.7. Максимальное вертикальное давление на фундамент от особого сочетания нагрузок (сейсмика по оси Y)

Фундаментная плита

(Бетон: В15 Арматура: продольная АIII; поперечная АI Привязка центра тяжести арматуры к верхнему краю сечения 5 см, к нижнему краю сечения – 7 см.)

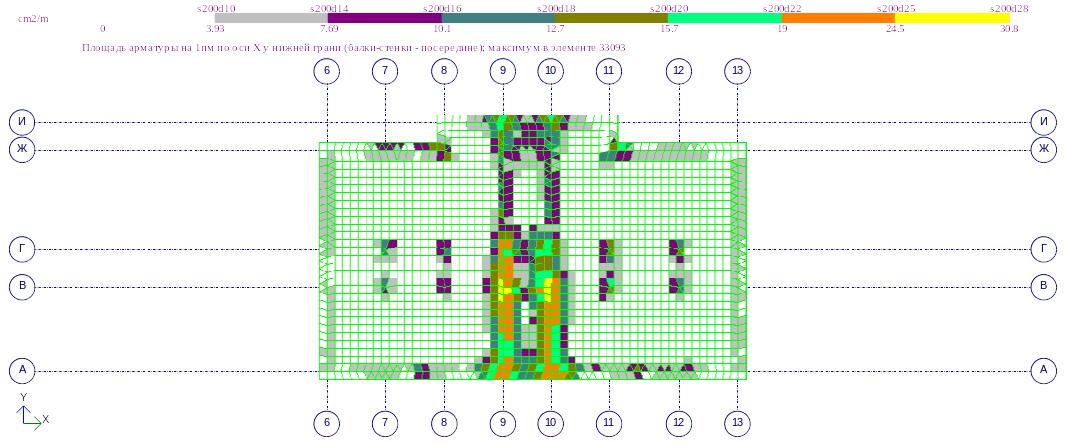

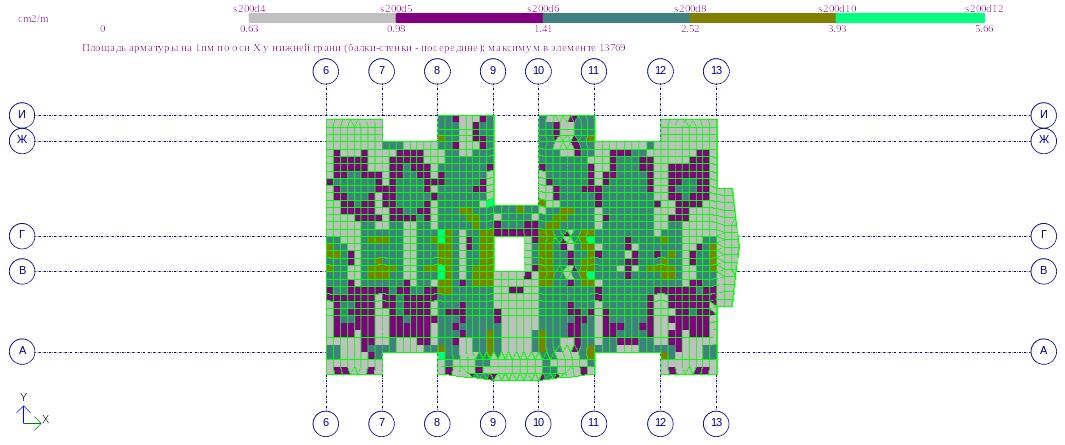

Рис.2.8 Нижнее расчетное армирование по Х

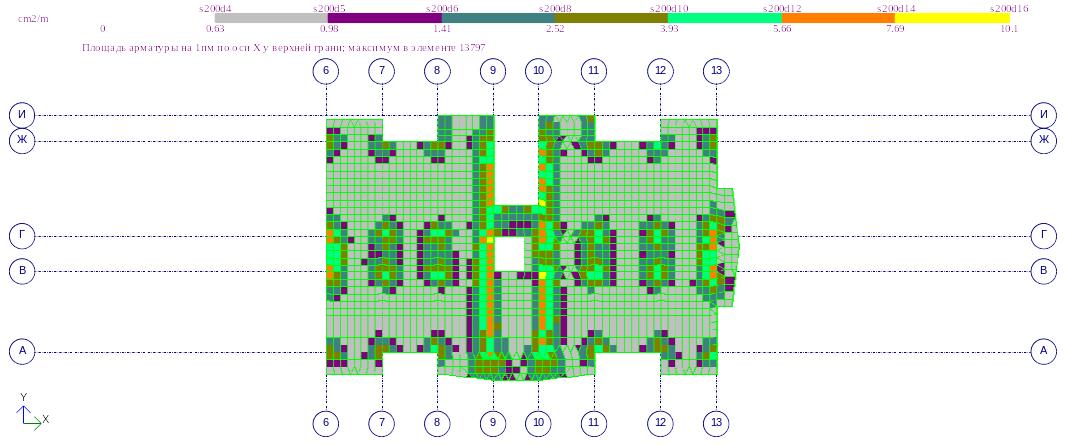

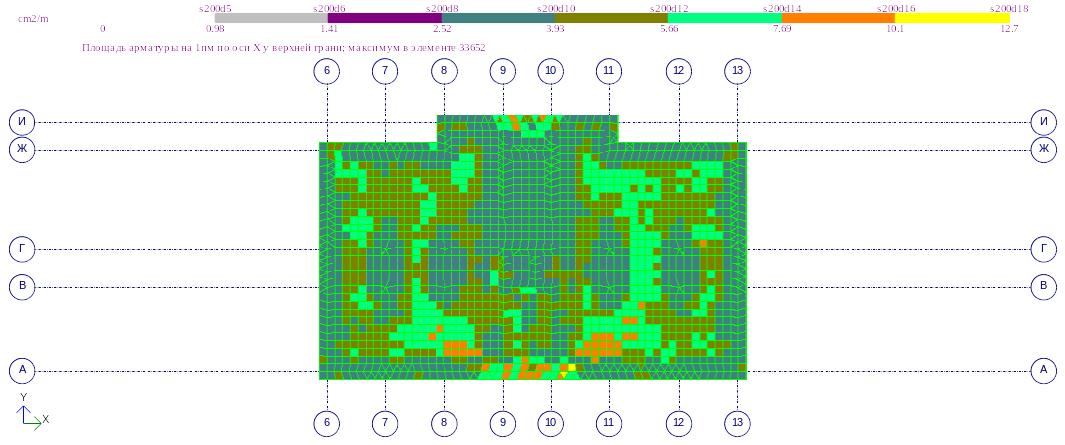

Рис.2.9 Верхнее расчетное армирование по Х

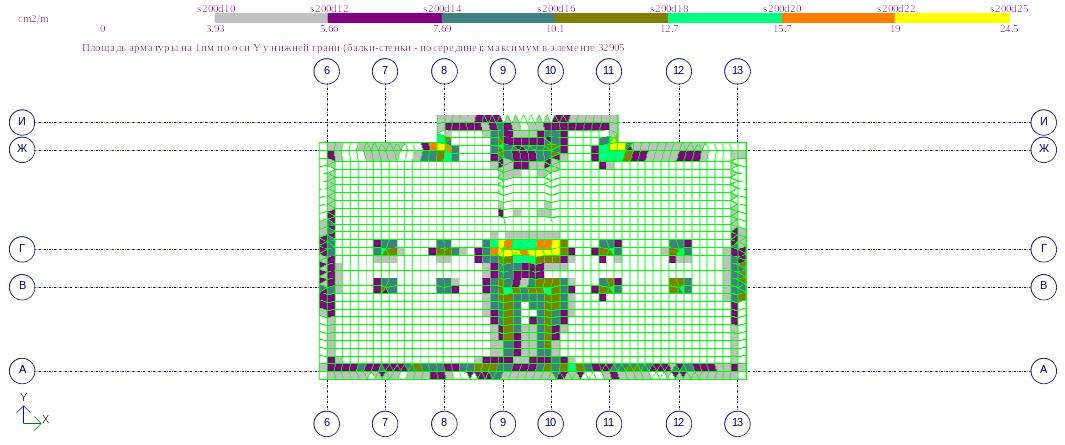

Рис.2.10 Нижнее расчетное армирование по Y

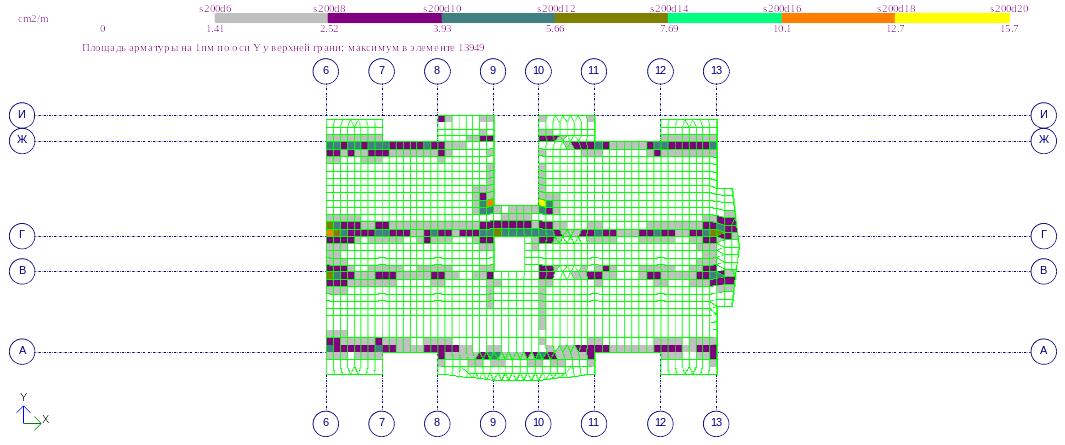

Рис.2.11 Верхнее расчетное армирование по Y

Рис.2.12. Расчетные проценты армирования колонн здания

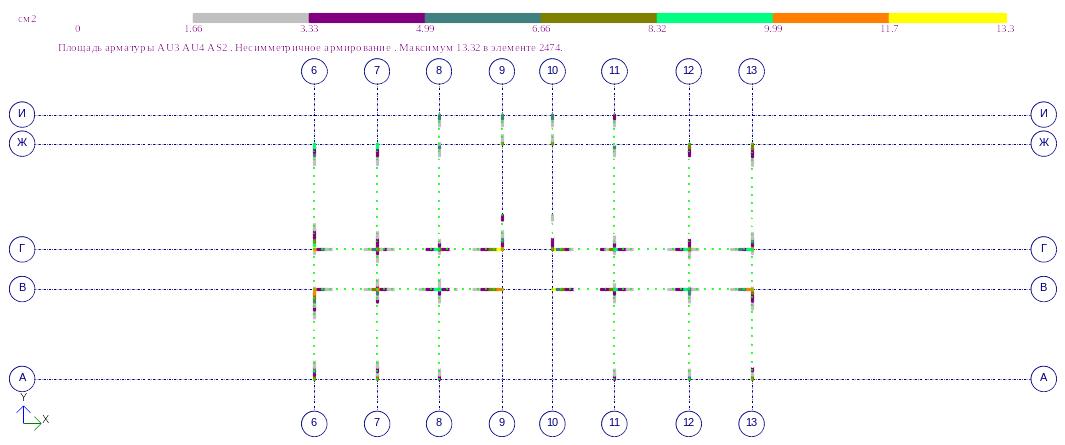

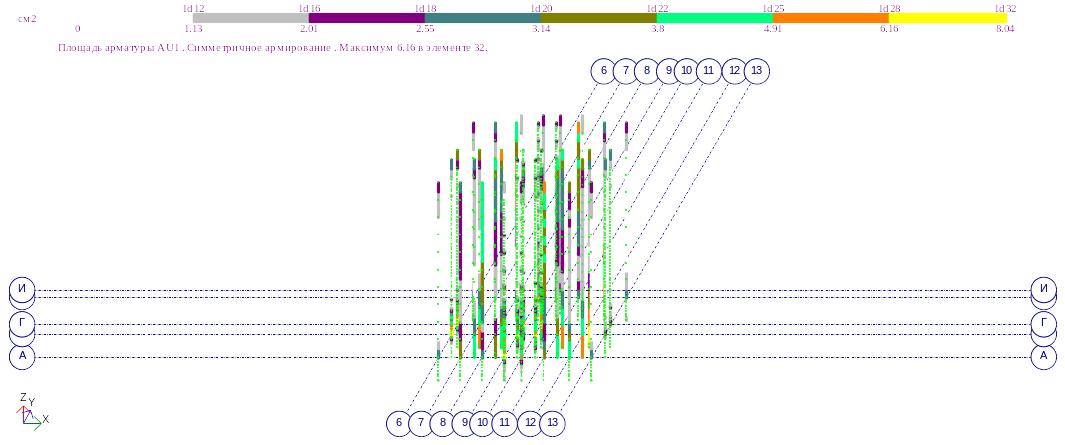

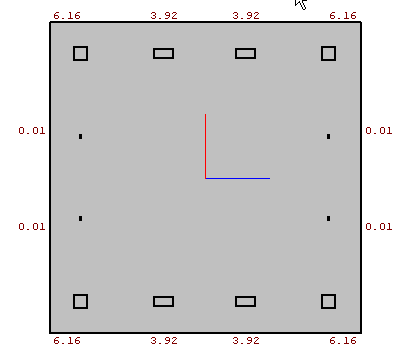

Рис.2.13. Расчетное угловое армирование колонн

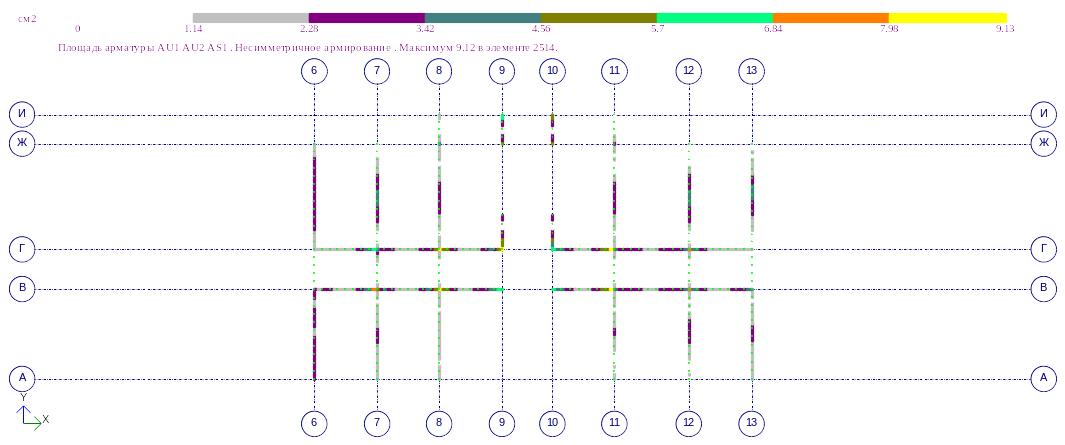

Рис.2.14. Расчетное граневое армирование колонн

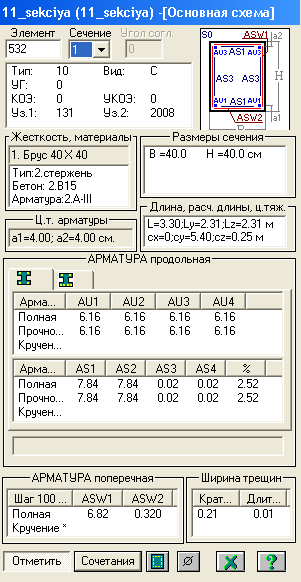

Рис.2.15 Расчетное армирование в колоннах первого этажа по оси «6»

Балки перекрытия

(Бетон: В15 Арматура: продольная АIII; поперечная АI Привязка центра тяжести арматуры к верхнему краю сечения 4 см, к нижнему краю сечения – 4 см.)

Схема армирования

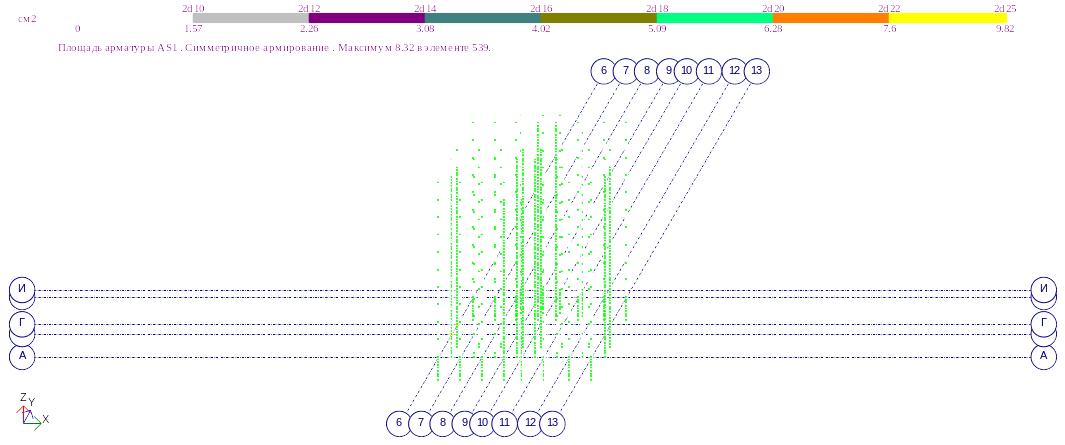

Рис.2.16 Нижнее расчетное армирование балок сечением 400х300

Рис.2.17 Верхнее расчетное армирование балок сечением 400х300

Рис.2.18 Нижнее расчетное армирование балок сечением 400х400

Рис.2.19 Верхнее расчетное армирование балок сечением 400х400

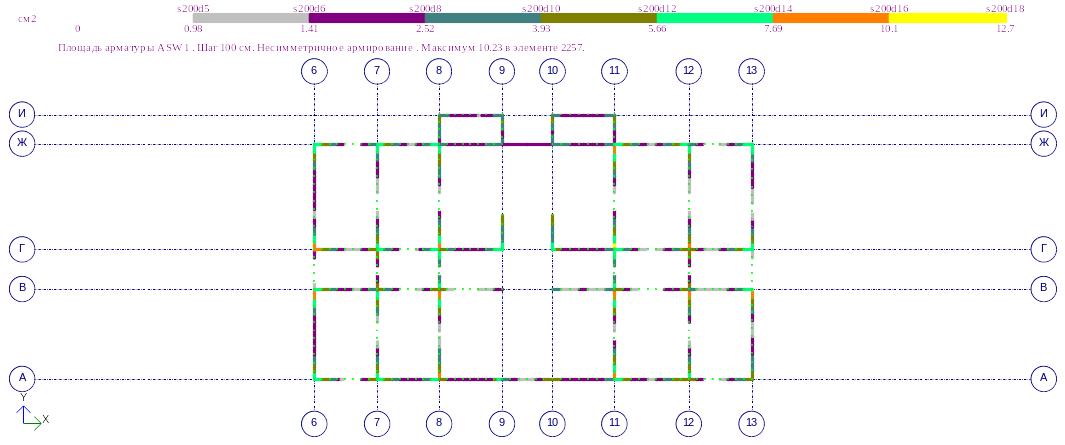

Рис.2.20 Расчетное армирование поперечной арматуры

Диафрагмы

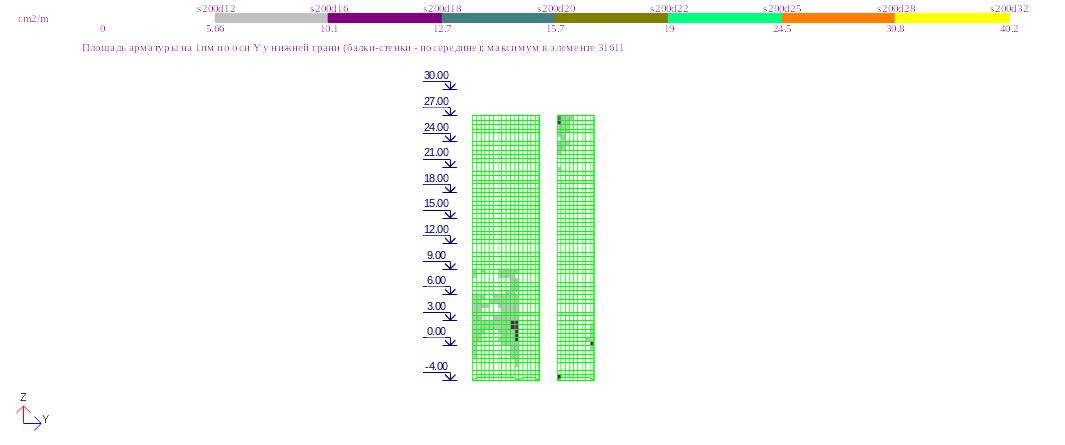

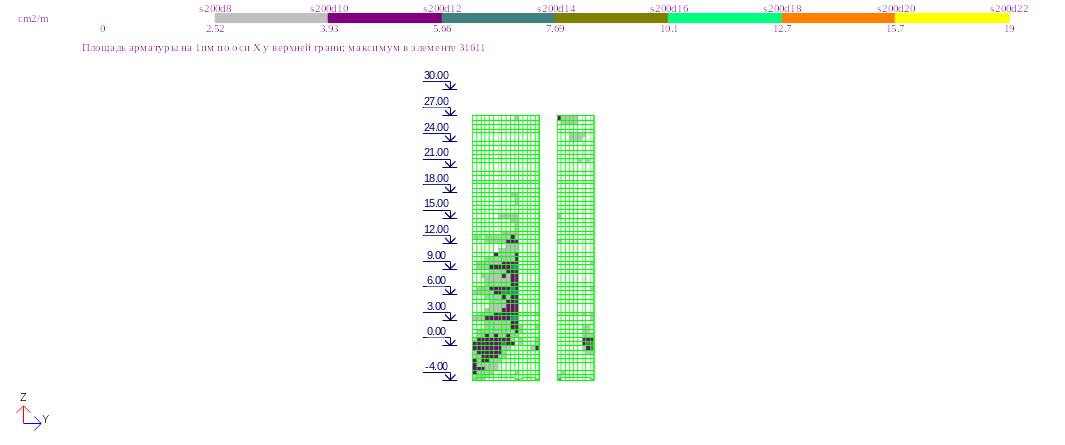

Рис.2.21 Расчетное армирование железобетонных диафрагм

Железобетонное перекрытие

а)

б)

в)

г)

Рис. 2.22 Армирование монолитного перекрытия
