Фундаменты
Из пункта меню Программы- Мономах 4.5. выбираем программу проектирования монолитных железобетонных плит «Плита».
Для проектирования выбираем фундаментную плиту. С помощью пункта меню РАСЧЕТ задаем шаг триангуляции 50-75 см, с помощью которого фундаментная плита разбивается на конечные элементы (прямоугольного либо треугольного вида).

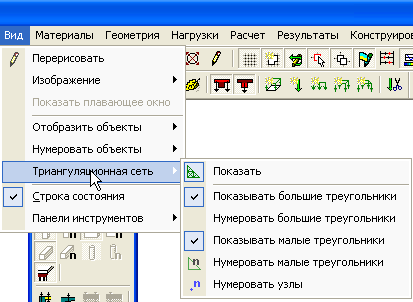

Показать триангуляционную сеть на экране можно с помощью пункта меню ВИД и с использованием инструмента ПЕРЕРИСОВАТЬ.

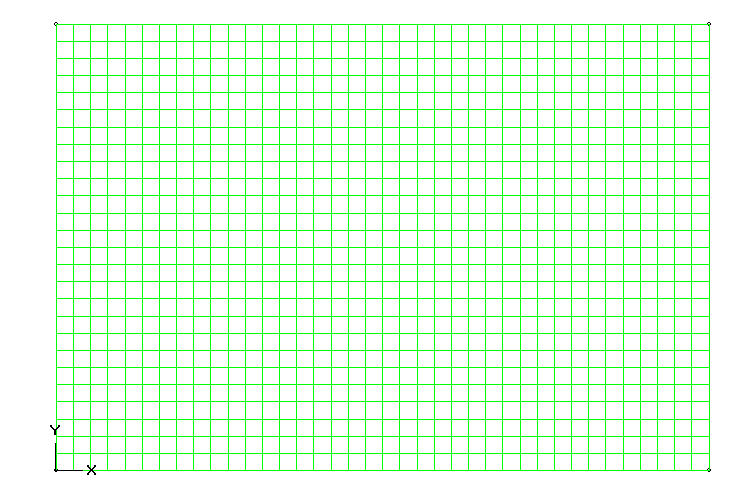

Общий вид триангуляционной сети на фундаментной плите здания представлен на рис.2.3.
Рис.2.3. Общий вид триангуляционной сети фундаментной плиты здания
Изополя перемещений узлов отображаются с помощью пункта меню: РЕЗУЛЬТАТЫ- ПЕРЕМЕЩЕНИЯ.

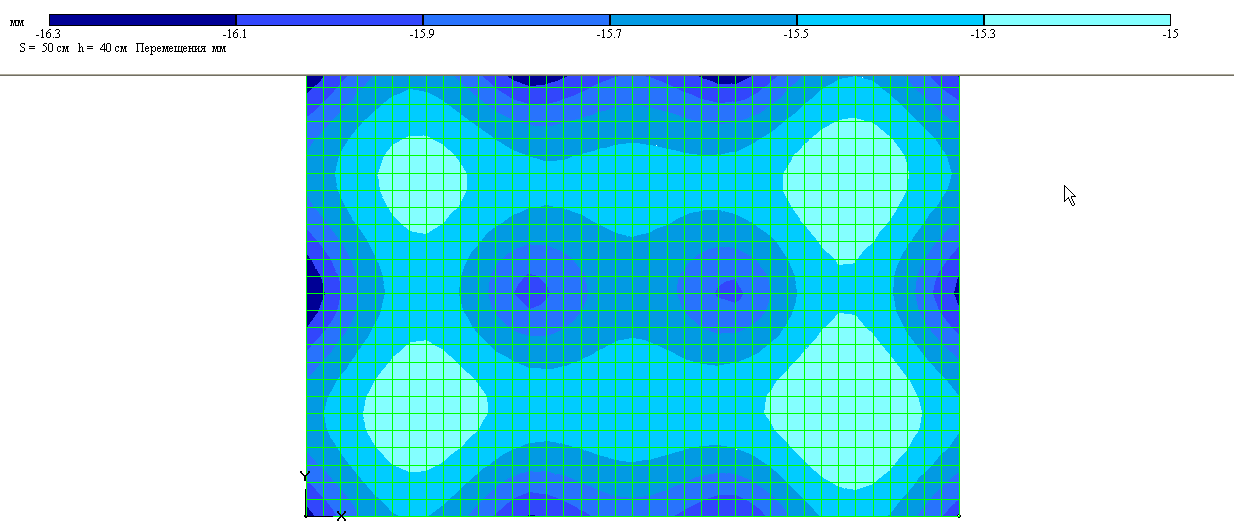

Значения перемещений узлов перекрытия указаны на рис.2.4.
Рис.2.4. Значения перемещений узлов фундаментной плиты
Изополя армирования верхней и нижней арматуры отображаются по направлению оси Х и оси Y (рис.2.5 и рис.2.6).

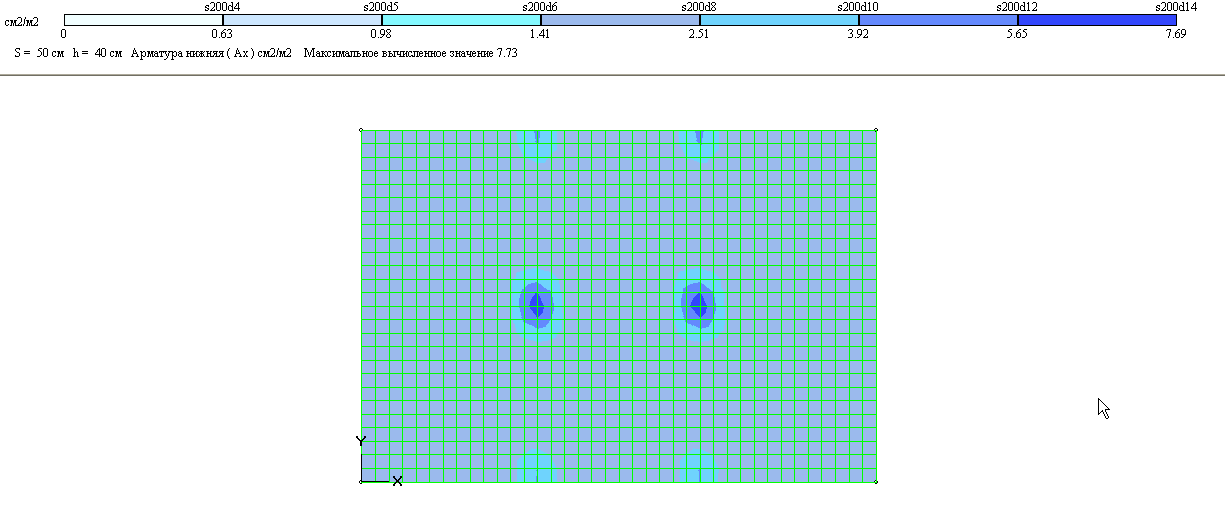

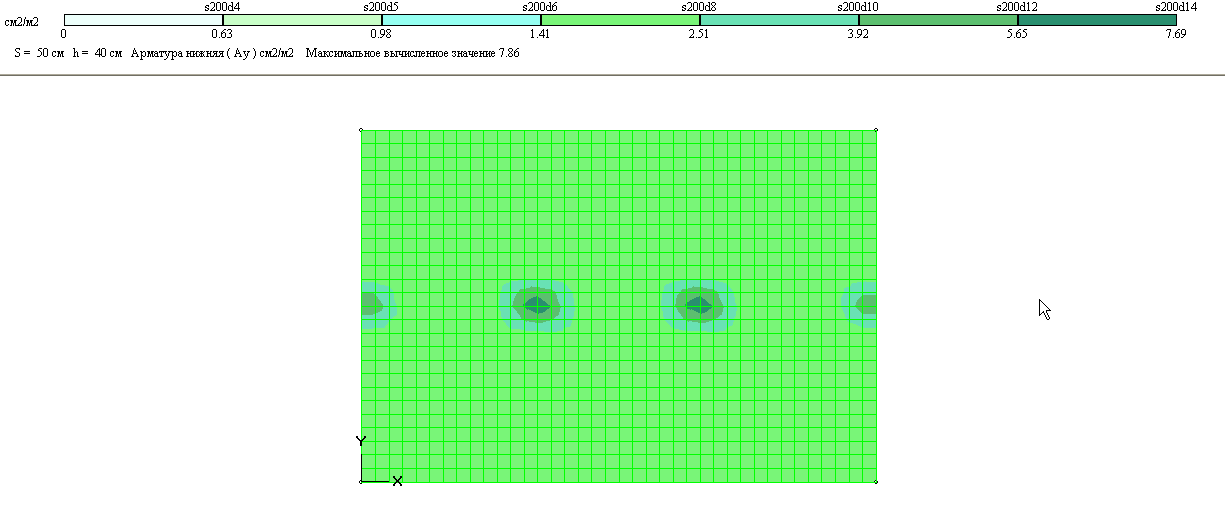

Рис.22. Нижнее рабочее армирование фундаментной плиты по оси Х и оси Y

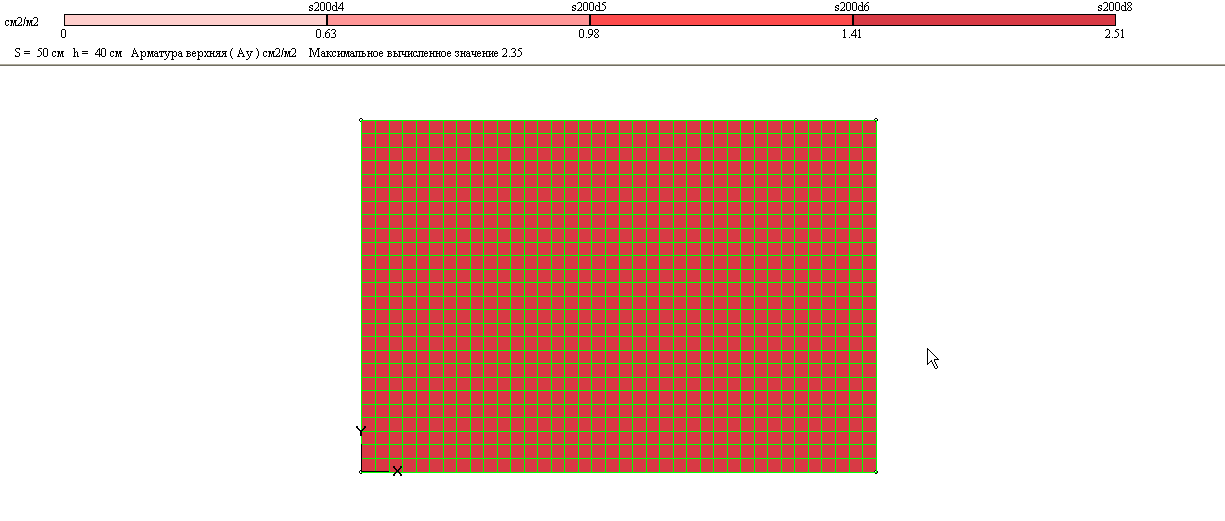

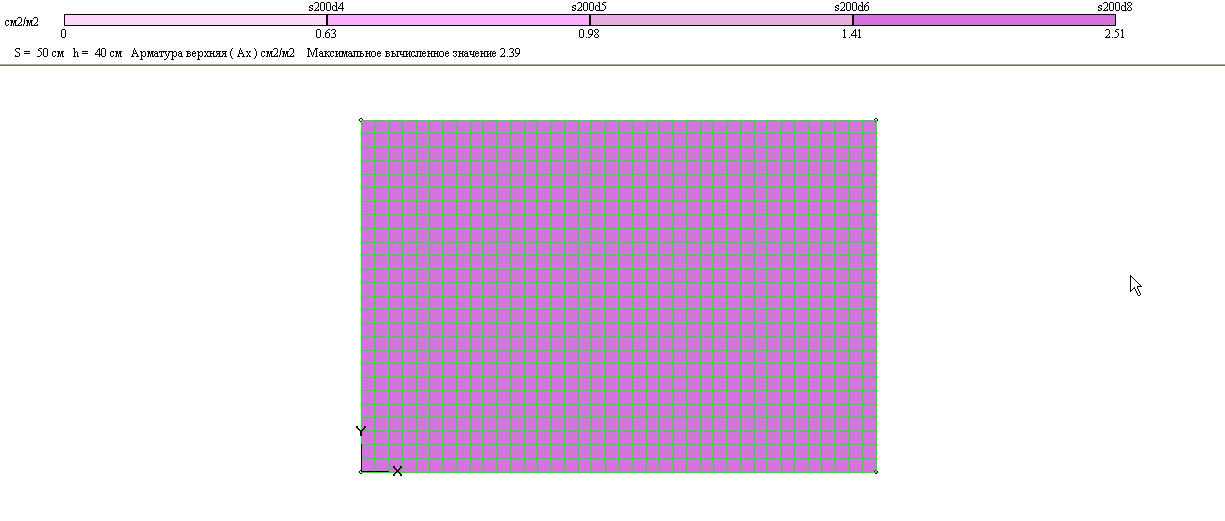

Рис.23. Верхнее рабочее армирование фундаментной плиты по оси Х и оси Y
Для расчета армирования конструктивных элементов колонн используем модуль ПК МОНОМАХ «КОЛОННА»
Нормативный документ
СНиП 2.03.01-84
Бетон
Класс |
B20 |
Арматура
Класс продольной |
A-III |
Класс поперечной |
A-I |
Расчетный диаметр продольной, мм |
40 |
Защитный слой продольной, мм |
20 |
Привязка продольной, мм |
40 |
Используемый сортамент продольной |
12,14,16,18,20,22,25,28,32,36,40 |
Требования
Выделять угловые стержни
Вязаный каркас. Модуль уменьшения шага поперечной арматуры 25 мм
Сечение
Размеры, мм:
b |
400 |
|
|
h |
400 |
|
|
Площадь, см2 |
1600 |
|
|
Отметки
Высота этажа, мм |
3000 |
|
|
Высота перекрытия, мм |
450 |
|
|
Отметки, м:
низа колонны |
0,000 |
|
|
верха перекрытия |
+3,000 |
|
|
Расчетная длина
Коэффициенты расчетной длины:
m X |
0.7 |
|
|
m Y |
0.7 |
|
|
Расчетная длина, мм:
Lo X |
2100 |
|
|
Lo Y |
2100 |
|
|
Гибкость:
Lo/h X |
5.25 |
|
|
Lo/h Y |
5.25 |
|
|
Нагрузки
|
N, тс |
Mx, тс*м |
My, тс*м |
Qx, тс |
Qy, тс |
T, тс*м |
сеч |
Постоянная |
33.1 |
0 |
0 |
0 |
0 |
0 |
|
Длительная |
6.14 |
0 |
0 |
0 |
0 |
0 |
|
Кр. временная |
9.21 |
0 |
0 |
0 |
0 |
0 |
|
Ветровая 1 |
0 |
0 |
-0.0381 |
-0.0191 |
0 |
0 |
|
Ветровая 2 |
0 |
-0.0572 |
0 |
0 |
-0.0286 |
0 |
|
Коэффициенты
Надежности по ответственности 1
|
Пост. |
Длит. |
Кр.вр. |
Ветр. |
Сейсм. |
|
|
Надежности |
1.1 |
1.2 |
1.2 |
1.4 |
1 |
|
|
Длительности |
1 |
1 |
0.35 |
0 |
0 |
|
|
Продолжительности |
1 |
1 |
1 |
0 |
0 |
|
|
Снижающий для кр. врем. нагрузки 1
Учитывать в расчете:
автоматически сформированные РСН
РСН, сформированные для случаев а, б
Коэффициенты расчетных сочетаний нагрузок (РСН)
|
Пост. |
Длит. |
Кр.вр. |
Ветр. |
Сейсм. |
|
|
1-е, основное |
1 |
1 |
1 |
1 |
0 |
|
|
2-е, основное |
1 |
0.95 |
0.9 |
0.9 |
0 |
|
|
3-е, особое |
0.9 |
0.8 |
0.5 |
0 |
1 |
|
|
Учитывать при автоматическом формировании РСН:
знакопеременность ветровой и сейсмической нагрузки
Расчетное армирование
Asu |
2.01 |
|
|
Продольная арматура, см2:
полная |
8.044 |
|
|
по прочности |
8.044 |
|
|
% армирования |
0.50 |
|
|
Поперечная арматура, см2/м |
0 |
|
|
Расстановка продольной арматуры
Армирование симметричное
угловые |
416 |
|
|
Всего |
416 |
|
|
Площадь арматуры, см2 |
8.04248 |
|
|
% армирования |
0.50 |
|
|
Анкеровка продольной арматуры
Диаметр стержня, мм |
Длина анкеровки, мм |
Длина нахлестки, мм |
|
16 |
390 |
470 |
|
Расстановка поперечной арматуры
Зона анкеровки, мм: |
46 |
|
|
шаг |
150 |
|
|
привязка 1-го |
50 |
|
|
зона раскладки |
450 |
|
|
привязка последнего |
500 |
|
|
Основная зона, мм: |
106 |
|
|
шаг |
200 |
|
|
привязка 1-го |
700 |
|
|
зона раскладки |
1800 |
|
|
привязка последнего |
2500 |
|
|
расст. до верха |
50 |
|
|
Площадь арматуры, см2/м |
2.82743 |
|
|
Режимы установки шпилек:
нет
Объемы и цены
|
Стоим. ед. |
Количество |
Сумма |
Бетон, м3 |
480 |
0.48 |
230.40 |
Арматура, кг |
7.5 |
23.8807 |
179.11 |
Опалубка, м2 |
1600 |
4.08 |
6528.00 |
Всего, ед. |
|
|
6937.51 |
(
