Вопросы для самостоятельной работы
1. Перечислите существующие нормативы, используемые в технической эксплуатации автомобилей.
2. От каких факторов зависит категория условий эксплуатации автомобилей?
3. Какие существуют виды корректирования нормативов, их сущность?
4. Что подразумевается под исходными нормативами?
5. Является ли рельеф местности с высотой над уровнем моря 800 м гористым?
6. Что понимается под агрессивностью окружающей среды?
7. Влияет ли длина автобуса на трудоемкость ТО?
8. Может ли трудоемкость сезонного обслуживания быть равной трудоемкости ТО-2?
9. Сколько существует однотипных групп, что понимается под однотипной группой?
10. Какие коэффициенты учитываются при корректировании трудоемкости ТР?
11. Какие коэффициенты учитываются при корректировании периодичности ТО?
12. Поясните методику оптимизации нормативов ТО и ремонта автомобилей.
Практическое занятие №7 определение периодичности диагностирования
Цель занятия – изучить основы определения периодичности диагностирования с использованием различных методик.
Задачи занятия:
Изучить возможности экспресс оценки периодичности диагностирования по кривой вероятности безотказной работы (ВБР) диагностируемого агрегата.
Изучить методики определения периодичности диагностирования для регулируемых и нерегулируемых параметров.
Научиться практически определять периодичность диагностирования для автомобиля и его агрегатов с использованием различных методик.
Теоретическая часть [13]
Экспресс оценка периодичности диагностирования в первом приближении может определяться по кривой ВБР диагностируемого агрегата, разбиваемой на линейные участки АБ, БВ (см. рис. 2.10).
В этом случае интенсивность изменения ВБР P(t) на каждом участке постоянна.
Общие затраты на эксплуатацию диагностируемого агрегата Соб слагаются из затрат на техническое обслуживание Со (Со = const), плановые ремонты Спр, внеплановые ремонты Сар, затраты связанные с несвоевременностью замены узлов Срес и проведением диагностирования Сд. Периодичность диагностирования определяют на участке АВ, соответствующему интервалу наработки t1 …t2 и снижению вероятности безотказной работы P(t1)- P(t2).
Затраты на плановые Спр и внеплановые Сар ремонты определяют по формулам
Спр = Спр (1-Рар)No [P(t1)- P(t2)]; Сар = Сар Рар No [P(t1)- P(t2)],
где Спр и Сар средняя стоимость одного планового и внепланового ремонтов;
Рар – вероятность аварийных ремонтов;
No первоначальное число диагностируемых объектов.
Затраты, связанные с несвоевременностью замены агрегата Срес, вычисляются по формуле
Срес = {t2Д [P(t1) – P(t2)]NoCt}/[2(t2-t1)t],
где Ct – стоимость несвоевременности замены узла за бесконечно малый интервал наработки t;
tд – периодичность диагностирования.
Затраты на диагностирование Сд определяются по формуле
Сд = Сд [(t2 – t1)tд] No P(t1)- P(t2),
где Сд – стоимость одного цикла диагностирования.
В общем виде вероятность аварийных ремонтов Рар определяется экспериментальным путем и от периодичности диагностирования tд находится в следующей зависимости Рар = F1tnд + F2, а в упрощенном виде Рар = F1tnд (коэффициенты F1, F2, и n определяются экспериментальным путем). Вероятность аварийных ремонтов Рар в зависимости от периодичности диагностирования tд может находиться из соответствующего графика (см. рис. 2.11).
Дифференцируя сумму Соб = Спр + Сар + Срес + Сд, определяют оптимальную периодичность диагностирования tд на интервале наработки t1 …t2. Способ дифференцирования на практике трудно реализуемый.
Поэтому его можно заменить способом графического построения кривой зависимости Соб от переменной tд. Переменную периодичность диагностирования лучше всего задавать кратной периодичности технического обслуживания.
На рис. 2.12 представлен график изменения суммарных затрат в зависимости от периодичности диагностирования.
В общем виде нормирование периодичности диагностирования легковых автомобилей производится следующим образом. В зависимости от характера рассматриваемого диагностического параметра возможно применение двух методик:
- методика определения периодичности диагностирования для регулируемых параметров;
- методика определения периодичности диагностирования по вероятности отказа элемента автомобиля (в основном для нерегулируемых параметров).

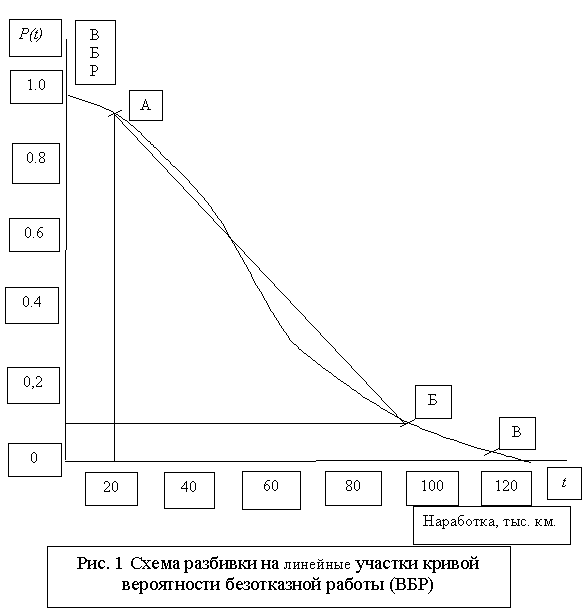

Рис. 2.10. Схема разбивки на линейные участки кривой ВБР

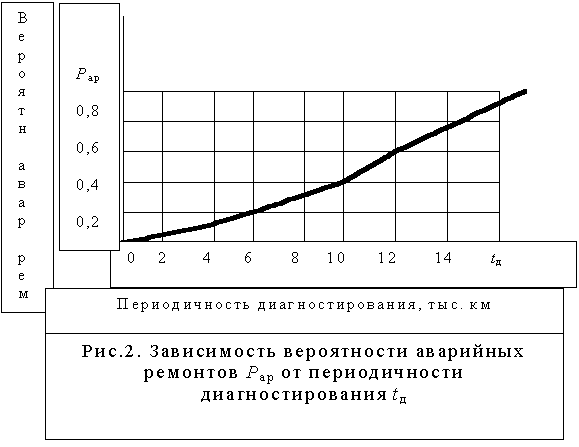

Рис. 2.11. Зависимость вероятности аварийных ремонтов Рар от периодичности диагностирования tд
Рис. 2.12. Зависимость суммарных затрат от периодичности диагностирования tд
Обе методики базируются на технико-экономических критериях с
альтернативой: чем чаще производится диагностирование, тем больше затраты на само диагностирование; чем реже производится диагностирование, тем выше эксплуатационные расходы на автомобиль.
Первая методика учитывает, с одной стороны, дополнительные эксплуатационные издержки (перерасход топлива, ЗИП), имеющие место при отклонении значения рассматриваемого параметра от номинального, а с другой стороны, себестоимость диагностирования по данному параметру. Целевая функция определения периодичности диагностирования имеет вид:
Н(n)=
(n
+1)
Ц
,
где Н(n)-зависимость капитальных затрат на производство топлива, запасных частей и т.д. при эксплуатации автомобиля с неоптимальным значением параметра и затрат (по себестоимости) на все диагностирование автомобиля за период Т от количества диагностирований n;
Ц капитальные затраты на производство топлива и ЗИП для автомобилей, принадлежащих гражданам (для автомобилей государственного сектора Ц – затраты, связанные с расходом топлива и ЗИП);
L - пробег автомобиля до капитального ремонта или списания;
Q[g(l)] - Qн – зависимость дополнительных эксплуатационных издержек от наработки (пробега) l (здесь Qн – номинальный расход топлива и запасных частей);
В – себестоимость одного диагностирования.
Минимум целевой функции Н(n) дает оптимальное число диагностирований nопт за пробег L и оптимальную периодичность диагностирования, равную опт = L / (n+1).
Вторая методика учитывает затраты на аварийное восстановление рассматриваемого элемента автомобиля. Целевая функция F() затрат на аварийное восстановление элемента и на его диагностирование за рассматриваемый период пробега L (тыс. км) имеет вид
F() = 0,1АQ()L + В(L /) (2.27),
где А – средняя стоимость аварийного ремонта автомобиля при отказе данного элемента;
В – затраты на одно диагностирование;
Q() – зависимость вероятности отказа элемента на каждые 10 тыс. км пробега от периодичности диагностирования. На практике
Q() = [ / (1 + )] (2.28),
где - постоянная для данного элемента величина. Обозначения L, В и - так и в первой методике. Оптимальная периодичность диагностирования находится из минимума целевой функции и равна
опт = 1 / [0,1А) / В]1/ +1 – 1 (2.29).
