Порядок выполнения работы

1. Перед началом испытаний следует получить исходные данные у преподавателя:

  • диаметр, ширину образцов, твердость, шероховатость поверхности;

  • смазочный материал и абразивную среду с определенной концентрацией абразива;

  • режим испытаний (нагрузку, скорость, температуру масла)

и занести их в протокол испытаний (таблица 1).

2. Запустить программу "ВМИ-1М" (рис. 1.21).

3. Затем указать параметры образцов, что выполняется после выбора пункта всплывающего меню "Выбрать образцы", в тот момент, когда указатель мыши находится над надписью "Образцы" виртуальной установки (рис. 1.25). Всплывающее меню вызывается нажатием на правую клавишу мыши, а выбор нужного пункта меню - нажатием на левую кнопку.

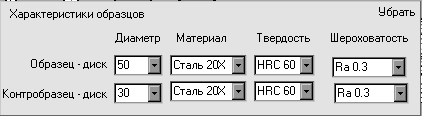

Рис. 1.25. Панель выбора характеристик образцов

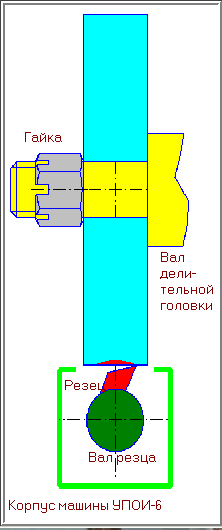

4. Далее нужно на образец нанести и измерить искусственную базу.

Вызовите всплывающее меню и нажмите на пункт "Нанести искусственную базу", в тот момент, когда указатель мыши находится над надписью "Образцы".

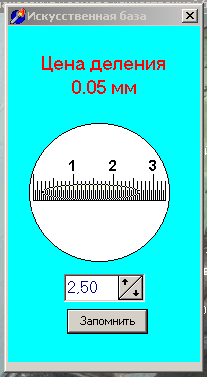

В появившемся окне (рис. 1.26 а) следует нажать на надпись "Рукоятка", в результате чего резцом будет вырезана лунка, а затем - на надпись "Окуляр", для измерения нанесенной базы.

После нажатия появится окно (рис. 1.26 б) и в окно ввода нужно занести результат измерения, например " 2.45 ". Если визуальный замер сделан не верно, то машина попросит сделать его заново более точно.

5.После того как искусственная база нанесена, установите образцы на машину. Вызовите всплывающее меню и нажмите на пункт "Установить образцы на машину", в тот момент, когда указатель мыши находится над надписью "Образцы".

6. Задайте режим испытаний: установите температуру масла, концентрацию абразива, и нагрузку.

7. Установите ванночку с маслом на машину. Вызовите всплывающее меню и нажмите на пункт "Установить ванночку", в тот момент, когда указатель мыши находится над надписью "Концентрация абразива".8. Установите нагрузочное устройство. Вызовите всплывающее меню и нажмите на пункт "Установить устройство", в тот момент, когда указатель мыши находится над надписью "Нагрузка".

а) б)

Рис. 1.26. Нанесение и измерение искусственных баз на образце

9.Запустите двигатель машины. Вызовите всплывающее меню и нажмите на пункт "Включить", в тот момент, когда указатель мыши находится над надписью "Рубильник". После этого начнется процесс изнашивания образцов.

10. Для остановки и снятия образцов с машины следует выполнить выключить электродвигатель (см. п. 9), снять устройство (см. п. 8), убрать ванночку (см. п. 7) и снять образцы (см. п. 5).

11. Затем замерить искусственную базу после процесса изнашивания (п.4).

12. После того как результаты измерений искусственной базы до и после изнашивания появятся в верхнем правом углу (рис. 1.21), их нужно записать в протокол испытаний (табл. 1.7). Одновременно зафиксировать и число оборотов образца. Для обнуления показаний счетчика служит надпись "Сброс".

Таблица 1.7 - Протокол испытаний по ГОСТ 23.220-84

Дата ________________

Испытание группы ________ по ГОСТ _____________

Кинематический тип сопряжения по ГОСТ 23.224-86 _______________

Испытательная установка ВМИ-1М

1.Характеристика образцов

Образец

Рабочий слой

Геометрические параметры

Твердость

Прилегаемость, %

Тип

Марки

Ров

ка

Вид тре

ния

Техно

логия изго

товле

ния

Диа

метр,

шири

на

Отклонение от фор

мы

Шерохова

тость

Диск 1

Диск 2

2.Характеристика среды испытаний

Вид среды

Наименование или марка среды

Дополнительная характеристика среды

Концентрация абразивных материалов в среде

Смазочный материал

Абразивный материал

3.Режим испытаний

Давление

Скорость относительного скольжения

Подогрев масла

Метод смазывания по ГОСТ 27.674-88

Режим подачи среды испытаний

4.Результаты испытаний образцов

Опыт

Число оборотов образца

Длина искусственной базы

Путь, пройден

ный образцом , м

Износ образца, мм

Интенсивность изнашивания, мм/м

13. Результаты также можно записывать в протокол машины. Разместите указатель над надписью "Измерения", вызовите всплывающее меню и нажмите на пункт "Записать". Запись появится в окне "Протокол". При необходимости протокол можно очистить (указатель на надпись "Протокол", и пункт всплывающего меню "Очистить файл протокола").

14. Результаты измерения повторить 5 раз и записать в протокол (табл. 1.7).

15. Рассчитать путь, пройденный образцом (м),

где d - диаметр образца, мм;

N - число оборотов образца.

16. Износ за опыт рассчитать по формуле (мм),

где Lн, Lк - длинны искусственной базы перед опытом и после;

R- радиус образца, мм,

r- радиус, описываемый вершиной резца, r=8.5 мм.

17.Интенсивность изнашивания определить по выражению для каждого опыта, а в заключение рассчитать ее среднее значение.

18.Построить график зависимости износа от пути пройденного образцом.

19.Сделать выводы по результатам испытаний.
