№ з.п.

Зміст завдання

Макс

кільк.

балів

Набрана

кільк.

балів

Розділ I. Елементи графічної грамоти

1

Якою лінією проводять на кресленнях осьові і центрові лінії?

а - штрихпунктирною;

б - осьовою;

в - центровою;

г - штриховою;

д - суцільною тонкою.

2

2

На якому кресленні правильно зображено переріз А-А ?

2

3

Як накреслити предмет, якщо його розміри перевищують розміри формату креслярського паперу?

а - зобразити предмет з вирізом його центральної частини;

б - взяти формат, що відповідає розмірам предмета;

в - накреслити предмет без дотримання розмірів;

г - виконати креслення в масштабі;

д - спростити контури зображень предмета.

2

4

Накресліть профільну проекцію

3

5

За описом виконати креслення виробу (ескізно) з мінімальною кількістю зображень. Виріб має форму ступінчатого циліндра. Розташуйте виріб по осі горизонтально і розглядайте його зліва направо. Зліва циліндр діаметром 30 мм і довжиною 20 мм. На всій довжині циліндра з двох сторін симетрично зняті лиски, відстань між якими 24 мм, грані лиски паралельні фронтальній площині проекції. Потім йде циліндр-бортик, діаметром 55 мм і довжиною 10 мм. За бортиком - циліндр діаметром 30 мм і довжиною 100 мм. Закінчується деталь циліндром діаметром 20 мм і довжиною 40 мм. Справа (з торця) циліндра знята фаска 2 х 45°. На відстані 20 мм від правого торця перпендикулярно осі і фронтальній площині проекції просвердлено наскрізний отвір діаметром 5 мм. Довжина виробу 170 мм.( Завдання виконати на окремому аркуші).

5

Розділ II. Основи техніки

6

Які деталі називаються спеціальними?

а - які застосовуються у деяких машинах;

б - які застосовуються у всіх машинах;

в - які застосовуються тільки в одній машині.

2

7

Які передачі або механізми призводять до зміни частоти обертання шпинделя верстата СТД-120?

а - зубчасті; б - пасові; в - рейкові; г - кулачкові; д - черв'ячні.

2

8

Який пристрій називається механізмом?

а - пристрій, що передає рух від однієї деталі до іншої;

б - сукупність багатьох деталей; в - деталь, що рухається;

г - рухоме з'єднання; д - ступінчастий шків.

2

9

Як називається зображена на рисунку передача?

а – ланцюгова; б- пасова; в - зубчаста; г - черв'ячна;

д – фрикційна.

2

10

На якому рисунку зображено умовне позначення підшипника ковзання?

2

Розділ III. Основи електротехніки

11

Що називається електричним струмом?

а - напрямлений рух атомів; б - напрямлений рух молекул;

в - напрямлений рух заряджених частинок.

2

12

На якому рисунку показано умовне графічне зображення запобіжника?

2

13

Який метал використовують для виготовлення нитки розжарення електричної лампи розжарювання?

а - сталь; в - вольтметром; б - тугоплавкий вольфрам;

в - мідь; г - алюміній.

2

14

Яким приладом можна виміряти параметри електричного кола між точками А і –В?

а - омметром; б - амперметром; в - вольтметром;

г - гальванометром; д –ватметром.

3

15

Яким повинен бути електричний опір контуру заземлення елек­тродвигуна?

а –12 Ом; б – 0,005 кОм; в – не більше 4 Ом; г – 10 Ом.

2

Розділ IV. Технологія обробки металів

16

Який із наведених переліків містить назви сплавів?

а - чавун, латунь, мельхіор, нейзильбер, дюралюміній;

б - вольфрам, молібден, нікель, хром, магній, свинець;

в - таль, цинк, алюміній, мідь, нікель, бабіт;

г - мідь, бронза, латунь, силумін, ельбор;

д - залізо, цинк, алюміній, магній, титан, олово.

2

17

Що являє собою чавун?

а - розплавлений метал; б - сплав заліза з вуглецем:

в - переплавлений металобрухт; г - видалене з металевої руди чисте залізо; д - призначене для переробки залізо.

2

18

Що визначає поділ напилків на драчові, бархатні і личкувальні?

а - форма зубців на робочій поверхні;

б - напрямок насічок на робочій поверхні;

в - щільність насічок на робочій поверхні;

г - глибина насічок на робочій поверхні;

д - форма робочої поверхні.

2

19

Який кут профілю має метрична різьба?

а - 45°; 6 - 50°; в - 55°; г - 60°; д - 65°.

2

Розділ V. Технологія обробки деревини

20

Які матеріали застосовують для прозорого оздоблення деревини?

а - емалеві фарби, нітролаки і спиртові лаки;

б - масляні або емалеві фарби;

в - нітролаки, масляні і спиртові лаки.

2

21

Яким повинен бути кут загострення залізка (ножа) рубанка?

а - З0...35%; б - 40...45%; в - З5...40%; г - будь-яким;

д - правильної відповіді немає.

2

22

На якому рисунку показано дошку з гострим обзелом?

2

23

На якому рисунку показано центрове свердло?

2

24

Який вид з'єднання зображено на рисунку?

а - кутове серединне; б - у півдерева; в - кутове кінцьове.

2

Розділ VI. Конструювання

25

Розробити конструкцію пристрою для зняття задирок

7

№ з/п

Зміст завдання

Макс

кільк.

балів

Набрана

кільк.

балів

Розділ I. Елементи графічної грамоти

1

Виконати 3 винесені перерізи А – А, Б – Б, В – В.

3

2

Використовуючи частини вигляду, доповни розріз контуром невидимої частини поверхні і нанеси штрихову.

3

3

Яку лінію застосовують для нанесення розмірів на кресленнях?

а – виносну; г – контурну; б – суцільну тонку; д – розмірну.

в – штрих пунктирну;

2

4

Яке позначення відповідає метричній різьбі з великим кроком?

а – М24 × 3; б – М24; в – метрична різьба 24 × 3;

г – Ø 24 × 3; д – метрична різьба М24

2

5

Виконай штрихування перерізу деталі. Накресли технічний рисунок

3

Розділ II. Основи електротехніки

6

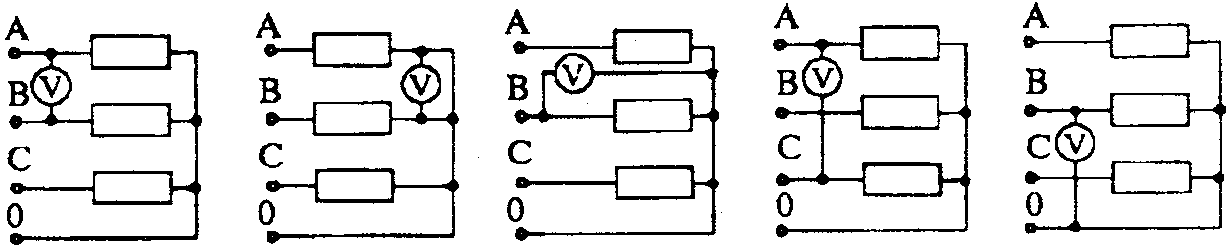

За якою схемою необхідно ввімкнути вольтметр, щоб виміряти фазну напругу електричного кола?

3

7

Як називається частина електричного двигуна, призначена для перемикання обмоток?

а – ротор; в – колектор;

б – статор; г – щітка.

2

8

Яка еквівалентна схема відповідає заданому з’єднанню?

3

9

Для чого викачують повітря із колби електролампи?

а – для кращого випромінювання світла;

б – щоб довше не виходила за ладу нитка розжарення;

в – щоб лампа була легшою.

2

10

На якому рисунку графічно зображено логічну схему, що відповідає команді «ні»?

3

Розділ III. Технологія обробки металів

11

Як називається процес руйнування металів і сплавів внаслідок їх взаємодії із зовнішнім середовищем?

а – старіння; г – окислення;

б – корозія; д – вивітрювання.

в – дифузія;

2

12

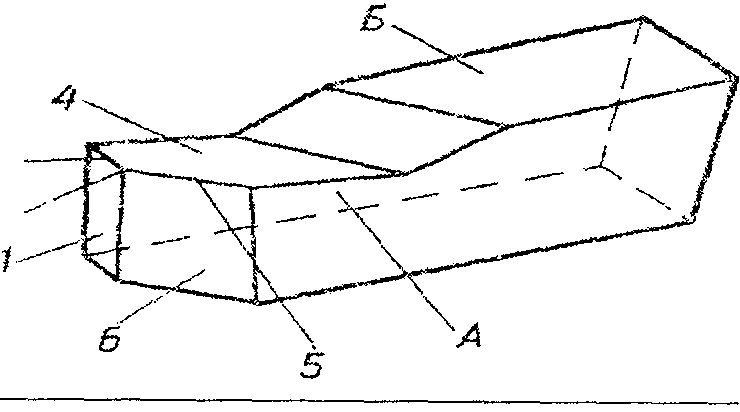

Під якою цифрою на рисунку зображено головну різальну кромку різця?

2

13

Які зі названих способів належать до механічної обробки шляхом знімання шару металу?

а – зварювання; г – обпилювання;

б – точіння; д – штампування.

в – кування;

2

14

Назви інструменти, зображені на рисунку.

а – ..............................................................

б – ..............................................................

в – ..............................................................

г – ...............................................................

4

15

Яким способом термічної обробки можна зменшити твердість металу?

а – відпалюванням; в – гартуванням;

б – нормалізацією; г – відпусканням.

2

Розділ IV. Технологія обробки деревини

16

За якими ознаками розрізняють деревину?

а – за кольором, запахом, текстурою і твердістю;

б – за кольором ядра, формою заболоні, текстурою;

в – за запахом, річними кільціми, твердістю.

2

17

Укажи, які вади має деревина, зображена на рисунку?

а – ...................................................

б – ...................................................

в – ...................................................

3

18

Від чого залежить кількість шипів у з’єднанні?

а – від деревини;

б – від товщини з’єднуваних брусків;

в – від призначення виробу.

2

19

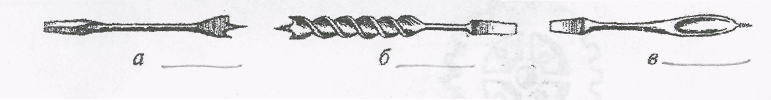

Назви свердла зображені на рисунку:

а - ____________; б - ___________;

в - _____________

3

20

Який пристрій використовують для розпилювання довгих дощок?

а – стусло; б- струбцину; в – підкладну дошку.

2

Розділ V. Конструювання

21

Розробити конструкцію пристрою для фрезерування деталей з деревини на свердлильному верстаті

10
