Основные характеристики светильников серии од
Тип светильника |
Количество и мощность ламп, Вт |
Напряжение сети, В |
КПД, % |
Размеры, мм |
Мас-са, кг |
||
длина |
кш ширина |
высота |
|||||
ОД, ОДР |
2 х 40 |
220 |
72 (65) |
1230 |
266 |
160 |
10,5 |
2 х 80 |
то же |
то же |
1534 |
266 |
198 |
13,5 |
|
ОДО, ОДОР |
2 х 40 |
220 |
75 (68) |
1230 |
266 |
160 |
10,5 |
2 х 80 |
то же |
то же |
1534 |
266 |
198 |
13,0 |
|
Примечание. В скобках приведены значения КПД светильников с решеткой |
|||||||
Таблица 15
Коэффициент использования светового потока
Светильник |
ОД |
ОДОР |
НОГЛ |
У |
УПД-ДРЛ |
ПВЛ-1 |
|||||||||||||
rп, % |
70 |
50 |
30 |
70 |
50 |
30 |
70 |
50 |
30 |
70 |
50 |
30 |
70 |
50 |
30 |
70 |
50 |
30 |
|
rс, % |
50 |
30 |
10 |
50 |
30 |
10 |
50 |
30 |
10 |
50 |
30 |
10 |
50 |
30 |
10 |
50 |
30 |
10 |
|
Индекс помещения i |
Коэффициент использования, h
|
||||||||||||||||||
0,5 |
30 |
25 |
20 |
26 |
20 |
17 |
24 |
19 |
16 |
22 |
20 |
17 |
30 |
25 |
18 |
17 |
13 |
10 |
|
0,6 |
34 |
29 |
23 |
30 |
24 |
20 |
28 |
23 |
20 |
32 |
26 |
23 |
36 |
30 |
26 |
22 |
17 |
13 |
|
0,7 |
38 |
33 |
29 |
34 |
28 |
23 |
35 |
30 |
27 |
39 |
34 |
30 |
40 |
33 |
29 |
25 |
20 |
16 |
|
0,8 |
42 |
36 |
33 |
37 |
31 |
26 |
38 |
34 |
31 |
44 |
39 |
34 |
43 |
37 |
33 |
28 |
22 |
18 |
|
0,9 |
45 |
39 |
35 |
40 |
33 |
28 |
39 |
35 |
32 |
47 |
31 |
37 |
45 |
40 |
35 |
30 |
24 |
20 |
|
1,0 |
47 |
42 |
38 |
42 |
35 |
30 |
40 |
38 |
33 |
49 |
43 |
39 |
47 |
41 |
36 |
32 |
26 |
22 |
|
1,1 |
50 |
44 |
40 |
45 |
37 |
33 |
42 |
38 |
35 |
50 |
45 |
41 |
50 |
43 |
40 |
34 |
28 |
24 |
|
1,25 |
53 |
48 |
43 |
48 |
40 |
35 |
43 |
40 |
37 |
52 |
47 |
43 |
53 |
47 |
42 |
36 |
30 |
26 |
|
1,5 |
57 |
52 |
47 |
51 |
43 |
38 |
46 |
42 |
38 |
55 |
50 |
46 |
56 |
50 |
45 |
39 |
33 |
29 |
|
1,75 |
60 |
54 |
50 |
54 |
46 |
41 |
46 |
44 |
42 |
58 |
53 |
48 |
59 |
63 |
48 |
42 |
36 |
31 |
|
2,0 |
62 |
57 |
54 |
56 |
48 |
43 |
49 |
46 |
43 |
60 |
55 |
51 |
60 |
56 |
51 |
44 |
38 |
33 |
|
2,25 |
64 |
59 |
56 |
58 |
50 |
45 |
50 |
47 |
45 |
60 |
57 |
53 |
62 |
57 |
52 |
45 |
40 |
35 |
|
2,5 |
65 |
60 |
57 |
59 |
51 |
46 |
51 |
48 |
46 |
64 |
59 |
55 |
63 |
59 |
53 |
47 |
41 |
37 |
|
3,0 |
67 |
63 |
60 |
61 |
53 |
48 |
53 |
50 |
48 |
66 |
62 |
58 |
66 |
60 |
56 |
49 |
43 |
39 |
|
3,5 |
69 |
65 |
62 |
63 |
55 |
50 |
55 |
52 |
50 |
68 |
64 |
61 |
67 |
61 |
57 |
51 |
45 |
41 |
|
4,0 |
70 |
66 |
64 |
64 |
56 |
51 |
56 |
53 |
51 |
70 |
66 |
62 |
69 |
63 |
58 |
52 |
47 |
43 |
|
5,0
|
72 |
69 |
66 |
66 |
58 |
53 |
57 |
53 |
52 |
73 |
69 |
66 |
70 |
66 |
60 |
54 |
49 |
45 |
|
Коэффициент использования осветительной установки представляет собой отношение светового потока, падающего на рабочую поверхность, ко всему световому потоку источников света. Его величина зависит от КПД светильника, кривой силы света, окраски стен и потолка, индекса помещения.
Индекс помещения i определяют по формуле:
,
(30)
где L и В – соответственно длина и ширина помещения, м;
Нр – расчетная высота подвеса светильника, м.
Во всех случаях i округляют до ближайшей табличной величины, при i больше 5 принимают i = 5, так как изменение индекса помещения свыше пяти почти не влияет на коэффициент использования.
Количество светильников выбирают исходя из размеров помещения. Расстояние от стены до первого и последнего ряда светильников должно составлять l = (0,3...0,5)la, где la – расстояние между рядами светильников, принимается из условия обеспечения равномерности освещения: la/Hp £ z. Если рабочие поверхности располагаются непосредственно у стен, то l = 0,3la, а при отсутствии рабочих поверхностей у стен l = (0,4…0,5)la.
Источник света и светильник выбираются из условий экономических и технологических требований с учетом условий среды (таблица 16, рис. 9).
На рис. 9 к открытым светильникам, в которых лампа не отделена от внешней среды, относятся поз. б, в, г, к, л, м, п. В защищенных светильниках (поз. а, о), лампа защищена оболочкой, обеспечивающей воздухообмен с внешней средой. Корпус влагозащищенного светильника (поз. и) обеспечивает надежность электроизоляции проводов. Пыленепроницаемые светильники (д, е, н) защищают лампу и патрон от проникновения пыли. Взрывозащищенные светильники (ж, з) обеспечивают безопасность помещений и наружных установок при высокой концентрации в них горючих паров, газов и пыли.
Светильники размещают рядами параллельно стенам с окнами (для люминесцентных ламп), в шахматном порядке и по углам квадратов, на которые разбивается площадь потолка (для ламп накаливания).
После расчета необходимого светового потока светильника выбирается стандартная лампа. Световой поток лампы может отличаться от рассчитанного значения на 10...20 % (табли- цы 17, 18, 19).
Таблица 16
Типы светильников, рекомендуемые для внутреннего освещения предприятий
Вид источника света |
Характеристика среды |
||
нормальная |
пыльная, влажная, сырая |
взрывоопасная |
|
Лампы накаливания |
Уэ, Гс, Шм |
ПСХ-75, ППД-200, НСП-02 |
Н4БН-150, ВЗГ-200 АМ |
Люминесцентные лампы |
ЛДОР 2 х 40, ЛСП 02 |
ПВЛП 2 х 40, ПВЛМ 2 х 40, УВЛН 4 х 80 |
НОДЛ 1 х 40, НОГЛ 2 х 80 |
ДРЛ |
РСП 05, СЗ5 ДРЛ-250, Астра-3 |
Астра-12, РСП-11, ППД-250 |
СППР-125, РКУ-02, СКЗР-250 |

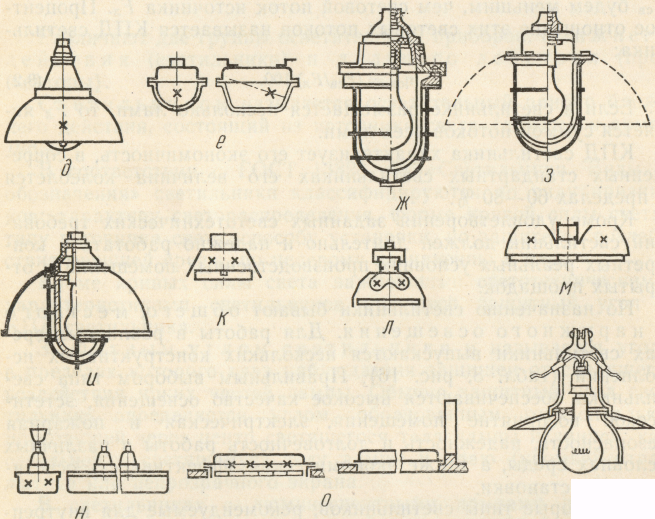

Рис. 9. Виды светильников:
а – Универсаль (Уз-200); б и в – глубокоизлучатели (Гэ, Гс); широкоизлучатель (СО);
д – пыленепроницаемые (ППР ППД); е – пыленепроницаемые (ПСХ-75);
ж – взрывозащищенный (ВЗГ-200АМ); з – повышенной надежности против
взрыва (НЗ-Н4Б); и – для химически активной среды (СХ); люминесцентные к – ОД
и ОДОР; л – ЛД и ЛДОР; м – ЛРП-2Х40; н – ПВЛ-1-2Х40; о – ВЛО;
п – для наружного освещения (спо-200)
Таблица 17
Световые характеристики люминесцентных ламп
Тип ламп |
Номинальный световой поток, лм |
ЛДЦ 30 ЛД 30 ЛХБ 30 ЛТБ 30 ЛБ 30 |
1450 1640 1720 1720 2100 |
ЛДЦ 40 ЛД 40 ЛХБ 40 ЛТБ 40 ЛБ 40 |
2100 2340 2600 2580 3000 |
ЛДЦ 80 ЛД 80 ЛХБ 80 ЛТБ 80 ЛБ 80 |
3560 4070 4440 4400 5220 |
Таблица 18
Световые характеристики ламп накаливания общего назначения напряжением 220 В
Тип лампы |
Мощность, Вт |
Световой поток, лм |
В 220-15 В 220-25 Б 220-40 БК 220-40 Б 220-60 БК 220-60 Б 220-100 БК 220-100 Б 220-200 Г 220-200 Г 220-300 Г 220-500 |
15 25 40 40 60 60 100 100 200 200 300 500 |
105 210 380 430 650 730 1320 1400 2920 2800 4500 8200 |
Таблица 19
