5.8 Акустические экраны
Акустические экраны следует применять для снижения УЗД на рабочих местах, когда наблюдается превышение норм не менее чем на 8 и не более чем на 20 дБ. Экраны целесообразно применять для источников, имеющих преимущественно средне- и высокочастотный спектр шума, так как их эффективность зависит от соотношения геометрических размеров экрана с длиной волны прямого звука.
Экраны изготавливают из сплошных листов или щитов твердого материала (сталь, пластмасса, дерево) толщиной 1,5…2 мм с обязательной облицовкой ЗПМ поверхности, обращенной к источнику шума, а в ряде случаев и с противоположной стороны. Толщина слоя ЗПМ должна быть не менее 50 мм. Экран устанавливают на стойках различной конструкции. Применяют экраны только в сочетании со звукопоглощающей облицовкой потолка и стен, находящихся в непосредственной близости от источника [8].
Величина снижения шума экраном L, дБ, в помещении вычисляется по формуле:
,
(170)
где
В, В1
– постоянная помещения, соответственно
до и после установки экрана, определяемая
по формуле (149) и (167), м
;
r – расстояние от источника шума до расчетной точки, м.
При расчете постоянной помещения после установки экрана В1 по формуле (167), звукопоглощение звукопоглощающими конструкциями вычисляют по формуле:
(171)
где эк – реверберационный коэффициент ЗПМ облицовки экрана;
Sэк – площадь поверхности экрана, м2.
Если установка экрана незначительно изменяет звукопоглощение помещения, то В = В1 и эффективность экранирования рабочего места выражается формулой:
(172)
Величина снижения экраном октавного УЗД определяется также по графику (рис. 25). При этом для экрана П–образной формы применяют приведенную ширину: lприв = l1+2 l2 вместо плоского экрана, полагая l = lприв (рис. 26), r1 = 0,5, r2 < 3 м.
Линейные размеры экрана H и l должны быть не менее чем в 2…3 раза больше соответствующих размеров источников шума a и b.
Если источник шума находится вне помещения, для снижения его интенсивности применяют экраны в виде каменной стены вокруг источника, специальные сооружения вдоль автострад и т.п. Для эффективного действия преграда должна быть не менее 25 кг/м2 (плиты толщиной 50 мм из минерального волокна с объемным весом около 100 км/м3).

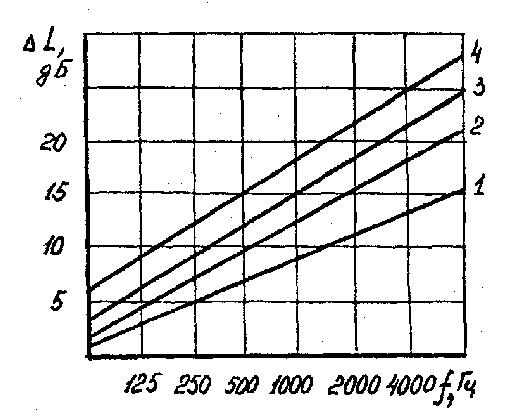

Рис. 25. Эффективность экранов:
1: l/b = 1,75; 2: l/b = 4,5 при H/a = 2,5;
3: l/b = 2; 4: l/b = 5; при Н/а = 5

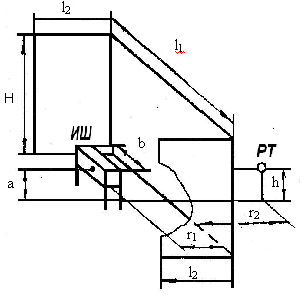

Рис. 26. Акустический экран:
ИШ – источник шума; РТ – расчетная точка
Пренебрегая краевыми эффектами, можно определить снижение уровня звукового давления в затененной преградой зоне (рис. 27) [29]:
(173)
где N – геометрический фактор:
(174)
где (А+В) – самый короткий отрезок пути волны, проходящей над преградой между источником шума (ИШ) и расчетной точкой (РТ), м;
d – расстояние между источником и приемником по прямой линии, м;
– длина звуковой волны, м.
Для уменьшения шума целесообразно использовать зеленые насаждения. При этом на высоких частотах обеспечивается снижение УЗД на 5…9 дБ.

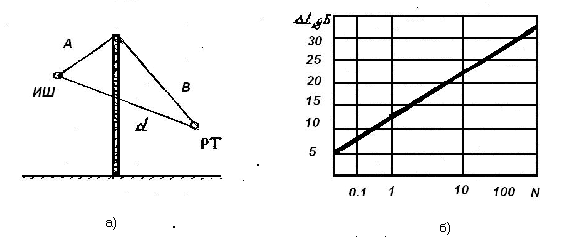

Рис. 27. Экранирование звука преградами:
а) схема расположения экрана между расчетной точкой (РТ)
и источником шума (ИШ);
б) снижение УЗД L, дБ, в зависимости от геометрического параметра N.
Примеры решения задач
Пример 5.10. Определить эффективность экрана, установленного на расстоянии r = 2 м от источника шума в цехе объемом V = 25х100х10 м3 в октавной полосе со среднегеометрической частотой f = 4000 Гц.
РЕШЕНИЕ:
Находим постоянную помещения В1 на частоте f = 4000 Гц по формуле (149):
Снижение шума экраном определим по формуле (172), так как размеры экрана неизвестны:
(дБ).
Таким образом, на частоте 4000 Гц эффективность экрана составляет 16 дБ.
Пример 5.11. На рис. 28 показана преграда, которую помещают перед машиной для снижения шума. УЗД на расстоянии 3,05 м перед машиной и 1,52 м над полом превышает на L = 10 дБ на частоте f = 1000 Гц. Преграда не может быть расположена ближе, чем 1,52 м от источника. Требуется определить минимальную высоту преграды h.
решение:
Из геометрических параметров (рис. 28) следует:

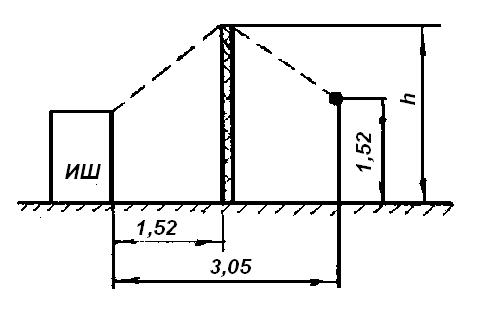

Рис. 28. Схема преграды
Таким образом, кратчайший путь звуковой волны по формуле (174) составит:
Тогда с учетом схемы (рис. 27, а) имеем:
Объединяя два уравнения, получаем:
следовательно:
На основании графика на рис. 27, б определяем N 0,35 и = 344/1000 = 0,34 м. Тогда h = 1,8 м.
Задачи для самостоятельного решения
ЗАДАЧА 5.33. В цехе объемом 500 м3 используют плоский акустический экран для отделения участка с шумным оборудованием. Определить величину снижения УЗД на частоте 500 Гц при установке экрана на расстоянии r1 = 1м и r2 = 1,5 м. Сделать вывод о влиянии расстояния на эффективность экрана.
ЗАДАЧА 5.34. Акустический центр источника шума находится на высоте 0,4 м от пола. Наибольший линейный размер источника b = 0,5 м. Подобрать размеры П-образного акустического экрана для снижения УЗД на 20 дБ на частоте 4000 Гц.
ЗАДАЧА 5.35. Для снижения шума в лаборатории применяют акустический экран площадью Sэк = 1 м2, облицованный винипором со стороны источника шума. Часть потолка и стен вблизи источника покрыты тем же звукопоглощающим материалом. Раз-меры лаборатории и спектры шума, измеренные на расстоянии 2 м до расчетной точки, приведены в таблице 71.
