4.Показання до лікування методом мрт.

- захворювання серцево-судинної системи (ИБС, атеросклероз, гіпертонічна хвороба);

- захворювання нервової системи і психоемоційні розлади (невралгії, мігрень, - депресії, невроз, хронічна утома, стан після стресів, зниження пам'яті);

- захворювання ендокринної системи і порушення обміну речовин (хвороби щитовидної залози, ожиріння, цукровий діабет і його ускладнення, жіночі гормональні розлади);

- захворювання органів травлення (гастрит, виразкова хвороба, захворювання печінки, панкреатит, холецистит, коліт);

- захворювання Лор-органів (отит, риніт, синусит, гайморит, аденоїди, ларингіт);

- захворювання органів дихання (бронхіт, пневмонія, бронхіальна астма);

- захворювання кістково-м'язової системи (артроз, артрит, остеохондроз);

- стану після травми й операції;

- захворювання порожнини рота і зубів (зубний біль, пародонтоз, пародонтит);

- захворювання шкіри (алергія, дерматит, екзема, псоріаз);

- захворювання сечостатевих органів (пиелонефрит, гломерулонефрит, цистит, простатит, аденома предстатевої залози, зниження потенції, енурез);

- гінекологічних захворювань ( аднексит, ендометрит, кольпіт, порушення менструального циклу, мастопатія);

- і багато інших захворювань різних систем і органів людини.

5.Апаратура для мрт

Широке застосування методу мікрохвильової резонансної терапії (МРТ) у клінічній практиці лікарів різних спеціальностей активізувало і розвиток відповідної апаратури [1]. В даний час у СНД випускається кілька видів апаратів даного класу, основною особливістю яких є генеруванняелектромагнітного випромінювання малих рівнів (біля Вт) міліметровогодіапазону (частота випромінювання — 37,5-78 ГГц). Всі апарати поділяються на апарати монохроматичних сигналів, що випромінюють- коливання однієї частоти, і апарати випадкових (шумових чи шумоподібних) сигналів, що випромінюють спектр частот у зазначеномувище діапазоні. Останні забезпечують досить високу ефективність лікування методом МРТ і мають порівняно низьку вартість, що й обумовило їхнє більшшироке поширення в порівнянні з апаратами монохроматичних сигналів.Апарати випадкових сигналів, як правило містять генератор шумового сигналу і блок харчування, У застосовуваних на практиці 1 апаратах генератори можуть мати різні конструкції. Проаналізуємо найбільш розповсюджені з них.

5.1.Апарати випадкових сигналів на лавино-прольотних діодах (ЛПД). Джерела шуму широко застосовуються в різних областях науки і техніки. У медичних апаратах перевагу віддають широкополосному чи шуму так званому білому шуму, спектральна щільність потужності якого в робочому діапазоні частот однакова.

Відсутність об'єктивних методів визначення частот сприятливого впливуна пацієнта спричинило за собою створення медичних апаратів суцільного чи спектра так званих генераторів шумовихсигналів у ММ-діапазоні хвиль.

Створення подібних лікувальних апаратів базується на припущенні, що біологічний об'єкт сам реагує на сприятливі частоти, що знаходяться в суцільному спектрі шумового сигналу. Створення апаратів шумових сигналів трохи спрощує процес лікування в змісті вибору терапевтичної частоти [2]. Виникла тенденція в МРТ по використанню рівнів випромінюваної потужності Р << 1 мкВт і експериментально підтверджена при цьому ефективність лікування ставлять перед розроблювачами задачузабезпечення малих рівнів генеруємої потужності.

Одним з перспективних варіантів апаратури суцільного спектра є використання генераторів випадкових сигналів на лавино-прольотних діодах і діодах Ганна [2 - 5].

На основі використання ЛПД побудовані найбільш розповсюджені апарати «Порог-3», «Порог-3М», «Коверт-01» і ін. [5—7].

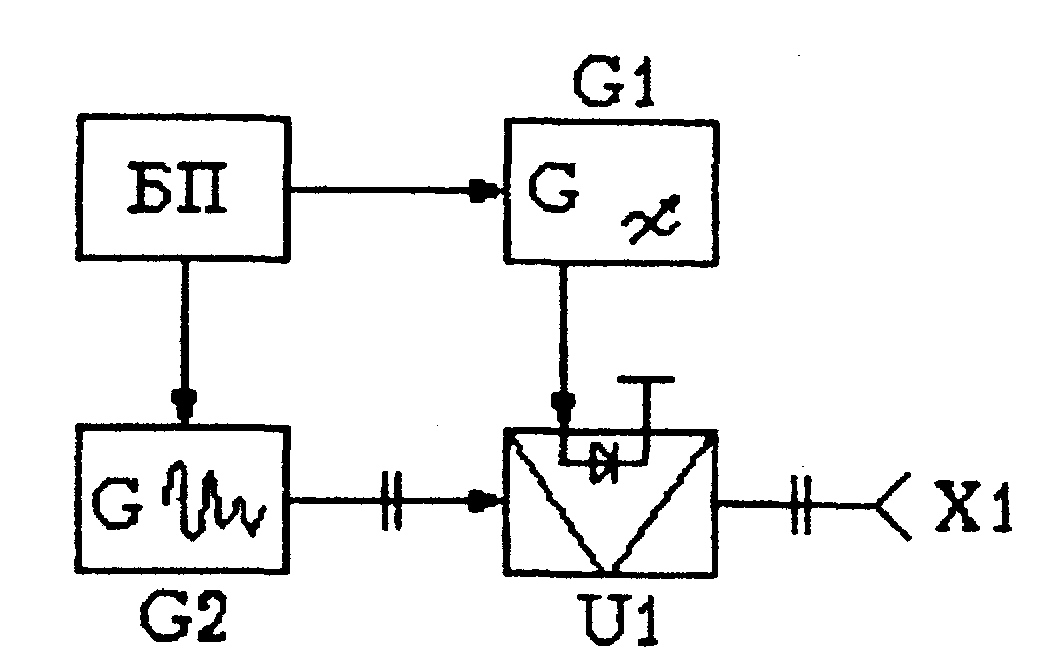

Структурна схема апарата з використанням ЛПД, розглянута в [З], містить у собі (рис. 1) блок живлення БП, генератор низької частоти, що модулює, G1, генератор шумового сигналу G2, модуляторна p-I-n діоді U1 і антену XI.

У блоці живлення встановлюються необхідні режими роботи генератора шуму G2, вихідний сигнал якого подається на вхід амплітудного модулятора U1. Після модуляції сигналом низької частоти (1-100 Гц), що генерується генератором G1, випромінювання ММ-діапазону надходить на вихід пристрою в антену XI. Рівень вихідної потужності складає біля Вт/Гц і забезпечує ефективний вплив на пацієнта. Вибором частоти модуляції домагаються максимально можливого терапевтичного ефекту.

Рис. 1. Структурна схема апарата «Поріг»

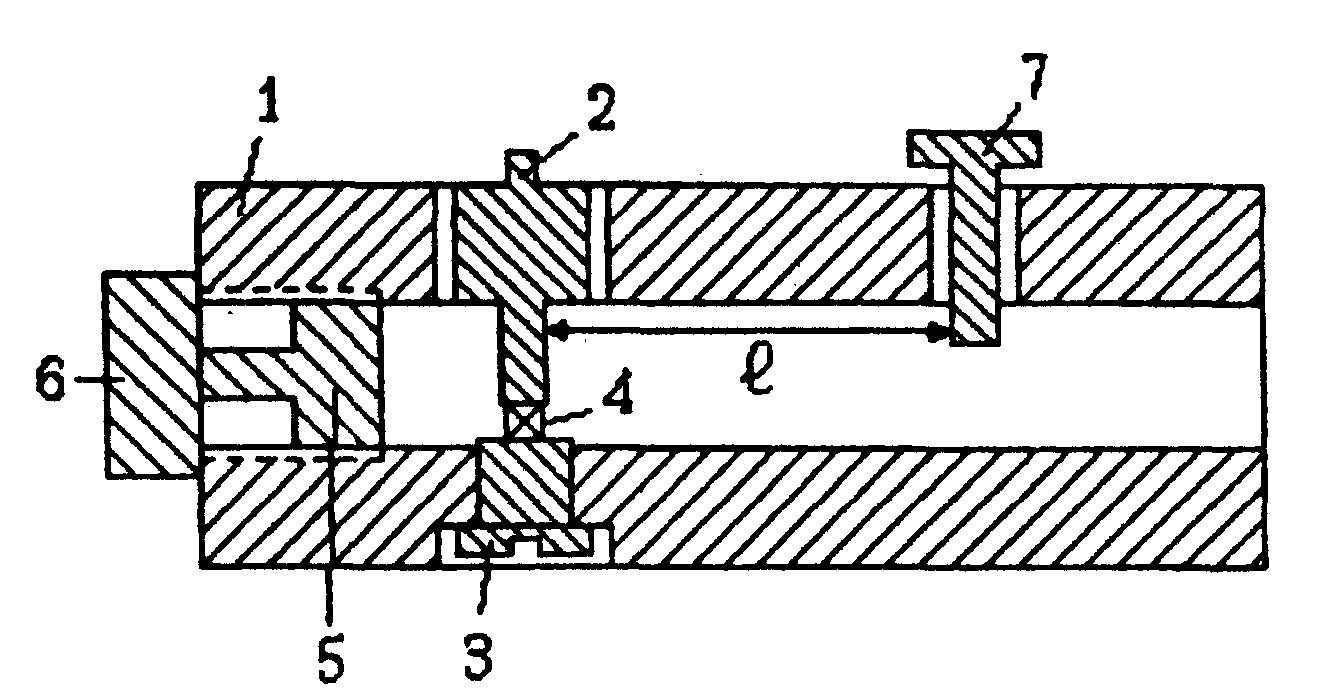

Конструкція генератора шуму (рис.2) розглянуті апарати складається з відрізка хвилеводу 1,що виконує роль несучого елемента, власника 2 ЛПД 4, і гвинта, що відводить тепло, 5. Елементами конструкції, що визначають параметри генератора, є короткозамикаючий поршень 6 з регулювальним гвинтом 7 і штир 3, що вводиться в хвилевід. Відстань 1 від ЛПД до штиря вибирається з умови

(1)

де n — простої число (1,2,...); — довжина хвилі в хвилеводі, що відповідає центральній частоті генерації ЛПД.

Як активний елемент автори використовували ЛПД типу 2А749 з центральною частотою генерації 60 ГГц.

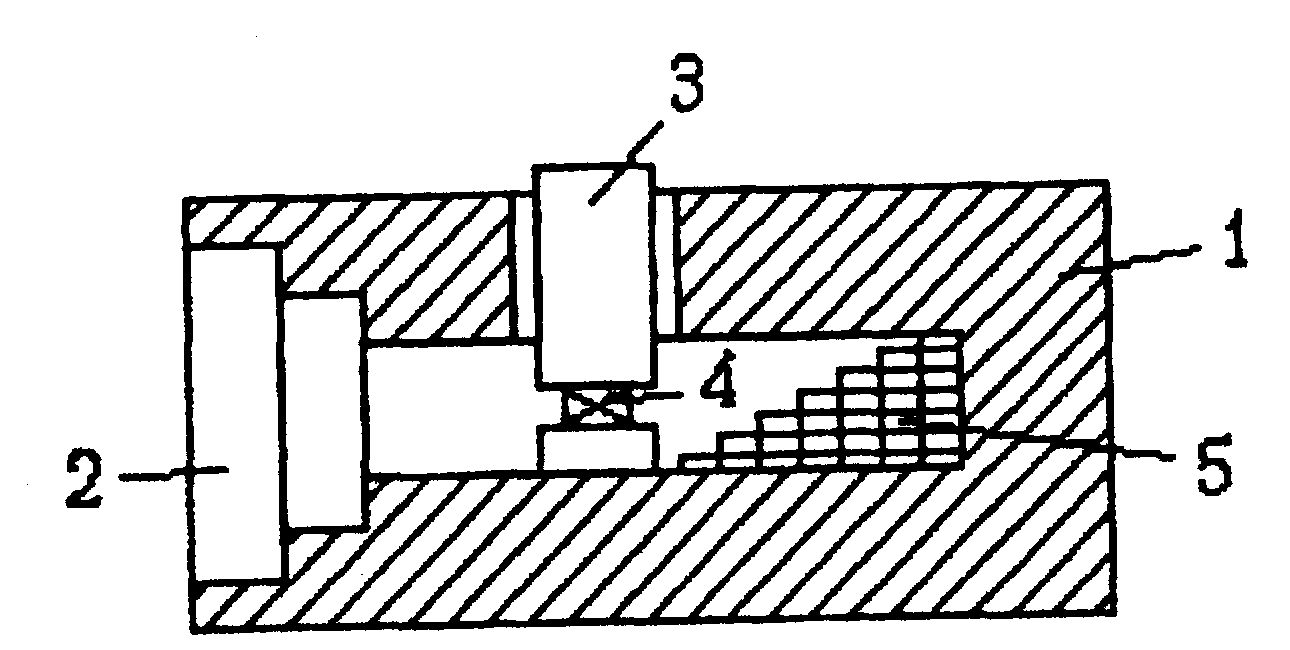

Трохи інша конструкція (рис. 3) генератора, розглянута в [5], містить у собі резонаторну камеру 2, з переходом 5 і погодженим навантаженням 3, між якими

Рис 2. Схема генератора шуму апарата з використанням ЛПД

Рис. 3. Конструкція генератора

розташований ЛПД 4 і його власник 1, що є і токопровідним контактом.

Добротність резонатора апарата визначається формулою

(2)

де — відносна смуга частот генератора шуму G; — коефіцієнт стоячої хвилі по напрузі.

Добротність резонатора як відношення падаючої потужності на різницю падаючої і відбитої можна розрахувати з вираження:

(3)

У смузі 53-78 ГГц повна добротність резонатора, визначена в [5]. складає Q=3,5. Використання такого низькодобротного резонатора дозволило забезпечити в зазначеній смузі частот вихідну потужність Вт при нерівномірності ±ЗдБ.

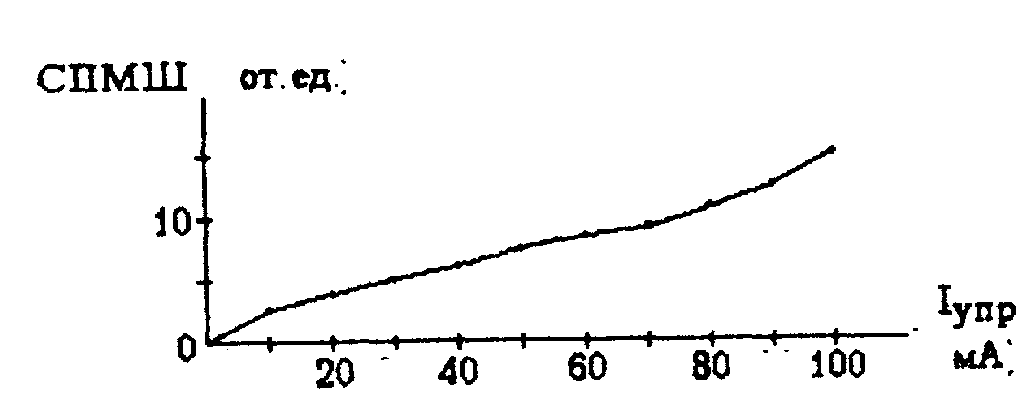

На рис. 4 представлені характеристики розробленого апарата.

Висока рівномірність вихідної потужності в діапазоні частот і практично лінійна регулювальна характеристика дозволяють плавно керувати потужністю електромагнітного випромінювання за рахунок зміни струму керування.

Приблизно аналогічну конструкцію має й апарат «Коверт-01» [7]. Діапазон робочих частот апарата складає 53— 78 ГГц, а спектральна щільність потужності шуму (СПМШ) — Вт/Гц при нерівномірності потужності до ± 7 дБ. У частини апаратів СПМШ знижувалася до Вт/Гц

Рис. 4. Амплітудно-частотна (а) і регулювальна (б) характеристики розробленого апарата
