Методичні вказівки до лабораторного заняття
2.1. Конфігурація робочої станції для роботи в локальній мережі на основі стеку протоколів ТСР / IP
1. Зібрати схему лабораторного макета відповідно до рис.2.1.
Рис.2.1. Схема лабораторного макета
2. На робочій станції 1 запустити програму налаштування Пуск - Панель управління - Мережеві підключення, навести сигнал від миші на іконку «підключення по локальній мережі» і натиснути праву клавішу, в що випав меню вибрати параметр Властивості, відкриється вікно (див. рис.2.2.)
3. У вікні «компоненти, що використовуються цим підключенням» виділити рядок «протокол Інтернет TCP / IP» і натиснути кнопку Властивості, при цьому відкриється вікно (див. рис.2.3.):

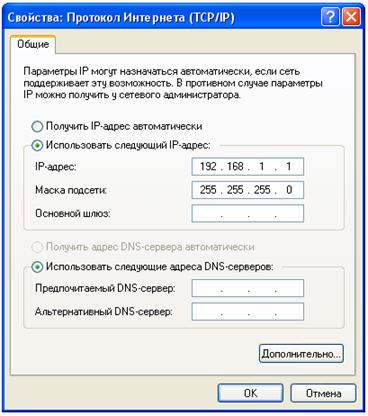

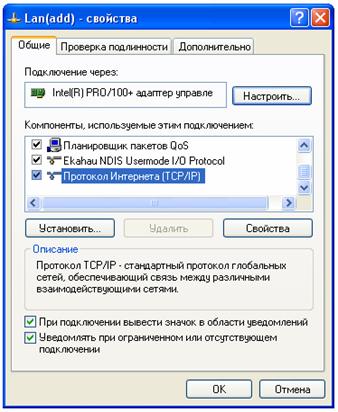

Рис.2.2. Вікно властивості. Рис.2.3. Установки протоколу Інтернет TCP / IP
4. Заповніть поля IP адреса і маска підмережі відповідно до варіанта завдання і натисніть кнопку ОК.
5. Повторіть дії п.п.2-4 для робочої станції 2.
2.2. Призначення та основні характеристики VoIp шлюза
FXS H.323 Gateway.
VoIP шлюз побудований відповідно до рекомендації H.323 v.3 ITU-T надає послуги передачі голосу і факсимільної інформації по IP мережі. Шлюз найбільш придатний для використання для роботи з абонентами квартирного (приватного) сектора і з SOHO пріложеніямі1. Шлюз виконується в 4 модифікаціях - 1AFXS, 2FXS, 2AFXS, 4AFXS:
• 1AFXS Gateway забезпечує 1 телефонний порт і 4 порти Ethernet
• 2FXS Gateway забезпечує 2 телефонних порту і 1 порт Ethernet
• 2AFXS Gateway забезпечує 2 телефонних порту і 1 порт Ethernet
• 4AFXS Gateway забезпечує 4 телефонних порту і 2 порти Ethernet
1SOHO (Small office) Home office - "малий офіс - домашній офіс" термін, що описує сегмент ринку, на якому працюють підприємства з числом співробітників менше 50 осіб, і продукцію для нього
VoIP шлюз має наступні характеристики:
• сумісність з рекомендацією H.323 v.3 ITU-T
• Ethernet порти:
FXS-01: 4 порти 10/100 Base-T Ethernet RJ45 (Auto LAN
MDI / MDIX).
FXS-02: 1 порт 10Base-T Ethernet
FXS-02A/FXS-04A: 2 порти 10/100 Base-T Ethernet
• інтерфейс для конфігурування RS-232, TELNET і HTTP web
• автоматичне виявлення воротаря (Gatekeeper)
• одночасна передача голосу і факсимільної інформації по протоколу Т.38
• підтримка функцій T.38 ECM (Error Correction in high speed fax Mode)
• підтримка акустичних сигналів обслуговування виклику
• підтримка плану нумерації E.164
• підтримка DTMF набору номера (тоновий набір)
• оновлення програми по TFTP / FTP
• дистанційна настройка / повернення у вихідне положення
• LED індикація для відображення стану системи (Link, Ready, Status, TEL, Power)
• підтримка статичної адресації для IP, DHCP і PPPoE
• кодек: G.711 a / μlaw, G.723.1 (6.3kbps), G.729A, G.729B, G.729AB
• визначення мовної активності VAD (Voice Activity Detection)
• генерування комфортного шуму CNG (Comfort Noise Generate)
• адаптивна луна-компенсація за G.168/165
• динамічний джіттер-буфер
Установки на шлюзі за замовчуванням (Default Settings)
Login: root
Password: Null (default)
Параметри IP
IP адреса = 10.1.1.3
Маска підмережі = 255.0.0.0
Шлюз за замовчуванням = 10.1.1.254
LAN IP address = 192.168.123.123 (тільки для 1AFXS)
Telnet and Web Login Password
Login = root
Password = Null (default)
