Блок перемещений

Элементы блока перемещений служат для управления перемещениями машины. Эти элементы всегда активны, независимости от показываемого раздела (рис. 9).

1	Клавиша «Ускорение» ('Rapid' key)
2	Джойстик
3	Клавиша «ПУСК» ('RUN')
4	Потенциометр подачи (Feed potentiometer)
5	Клавиша 'STOP'

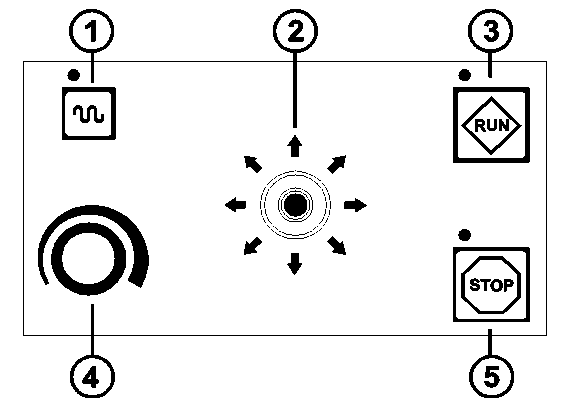

Рис. 9. Блок перемещений

Потенциометр подачи действует на все перемещения как в ручном режиме, так и в автоматическом режиме. Он позволяет увеличивать или уменьшать текущую величину скорости (в процентах).

Клавиша « Ускорение» ('Rapid' key) переключает малую (ползучую) скорость перемещения на ускоренную скорость перемещения (и наоборот). Эта функция может использоваться во время ручного режима управления при помощи джойстика и по выбору для перемещений позиционирования.

Джойстик позволяет осуществлять перемещения в любом направлении в ручном режиме управления или при прерывании программы.

Клавиша «ПУСК» ('RUN') позволяет включить программу автоматического выполнения последовательности операций или возобновить эту программу после ее прерывания. Эта же кнопка активизирует перемещения позиционирования, изменений рабочей зоны и различные установочные функции. В режиме ручного управления 'Latch' при нажатии клавиши 'RUN' начинается движение ведущей (моторной) каретки.

Клавиша «СТОП» ('STOP') останавливает рабочий процесс. В ручном режиме при нажатии клавиши «СТОП» останавливается перемещение ведущей (моторной) каретки.

Экран

Экран разделен на основные элементы. Эти элементы используются для эксплуатации, навигации и для показа, навигации и для показа контента, зависимого от функций и от раздела, а также для показа различных режимов управления и машины (рис. 10).

Строка меню приложений The application состоит из семи различных меню:

1-File 2-Edit 3-Section 4-Function 5-View 6-Extras 7-Help

Menu operation. Меню управления открываются и управляются с помощью клавиш "Alt" и клавиш блока ввода. Для открытия меню или пункта меню необходимо нажать комбинацию клавиш 'Alt' + подчеркнутый символ, например 'Alt' + '1' – для того, чтобы открыть меню «Файл» ('File' ).

1	Строка меню приложений
2	Навигационный индикатор
3	Основной экран
4	Меню функций
5	Строка состояния
6	Индикатор установленной скорости
7	Индикатор RUN/STOP
8	Индикатор направления
9	Индикатор текущей скорости
10	Меню разделов

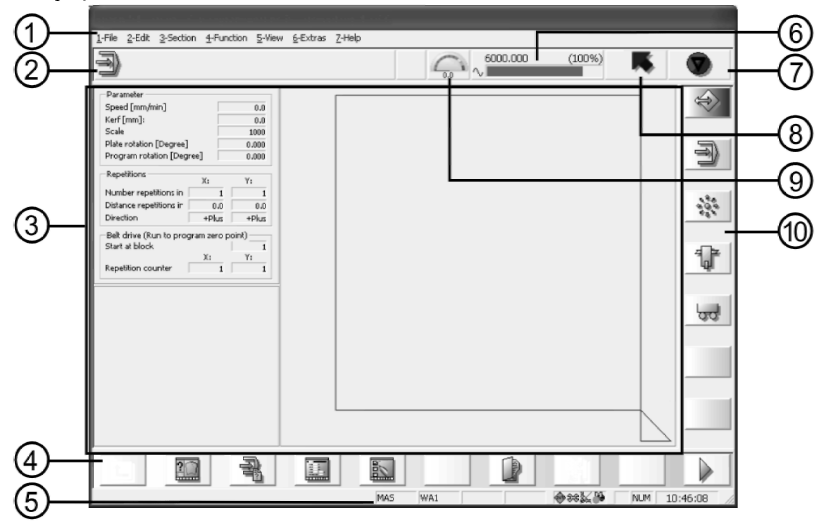

Рис. 10. Элементы управления экраном

Описание пунктов меню «3-Section» представлено в таблице 1.

Используя пункты меню "4-Function" («4-Функции»), можно выполнить те же функции, что и на функциональных клавишах (таблица 2).

Таблица 1 - Описание пунктов меню «3-Section»

Пункт меню	Описание
P1-Data	Пункт меню "Data" («Данные») позволяет изменять окно раздела данных.
P2-Automatic	Пункт меню "Automatic" позволяет изменять окно раздела автоматического режима.
P3-Manual	Пункт меню "Manual" позволяет изменять окно раздела ручного режима.
P4-Process	Пункт меню "Process" позволяет изменять окно раздела процесса.
P5-Carriage	Пункт меню "Carriage" («Каретка») позволяет изменять окно раздела каретки.
Shift P1-Startup	Пункт меню "Startup" («Пуск») позволяет изменить окно раздела пуска.
Shift P2-Options	Пункт меню "Options" («Опции») позволяет изменить окно раздела опций.
Shift P3	Не используется
Shift P4-Technology data	Пункт меню "Technology data" («Технологические данные») позволяет изменить окно раздела технологических данных.
Shift P5-Diagnosis	Пункт меню "Diagnosis") позволяет изменить окно раздела «Диагностика»

Таблица 2 - Пункты меню "4-Function":

Пункт меню	Описание
F1-..., F2-..., F3-..., и т.д..	Функции различных пунктов меню "F1-..., F2-..., F3-..., и т. д." соответствуют текущим назначениям соответствующих функциональных клавиш экранного блока.
"Level back" («На уровень назад»)	Функции меню "Level back" («На уровень назад») экранного блока выводят на экран предыдущее окно или соответственно предыдущий уровень меню функций. Продолжая эту операцию можно вернуться в основное окно.
Расширенное меню >> или расширенное меню <<	Функция пункта меню «Расширенное меню>>»T соответствует клавише «Расширенное меню» экранного блока. Стрелка в правом конце строке символов функций экрана показывает, что в меню более восьми доступных функций. В этом случае можно вывести дополнительные функции, используя пункт меню «Расширенное меню функций>>». Если расширенное меню уже выведено, то можно переключиться назад на исходное (начальное) меню функций с помощью пункта меню «Расширенное меню функций<<» ( "Extended function menu<<").

Навигационный индикатор информирует оператора о положении структуры управления, показываемой экране.

Первый слева символ всегда показывает раздел программы, показываемой на экране (Процесс, Ручной режим, и т.п.). Правее следуют символы функций, используемых для показа на текущем экране. Таким образом, если нажата функциональная клавиша, имеющая подменю функции, к навигационному символу добавляется символ подменю функции. Поэтому оператор всегда может видеть последовательность уровней функций, при которой была выбрана текущая активная функция.

Основной дисплей. Основная информация приведена на основном дисплее.

Меню функций включает символы «На уровень назад» ("Level back") и «Расширенное меню функций» (" Extended function menu"), а также восемь полей символов. Эти поля соответствуют функциональным клавишам "F1" - "F8". Символы меню функций могут быть показаны текстом. Используя комбинацию клавиш 'Alt' + <function key> можно вывести строку-подсказку (ToolTip), коротко описывающую соответствующую функцию.

Строка состояния, расположенная у нижней границе экрана, содержит общую информацию, например включено ли питание 24 В, активен ли режим обслуживания, выполнен ли возврат в исходное положение, подсоединено ли оперативное управление (ОУ) с управлением машины (МУ) и т. п.

Поле (индикатор) установленной скорости. В поле показана действительная скорость, зависящая от констант машины, от данных программы или от технологических данных.

Поле RUN/STOP. Индикатор показывает, перемещается ли машина или нет.

Индикатор направления показывает направление, в котором перемещается инструмент или соответственно в каком направлении он будет перемещаться при включении перемещения.

Индикатор текущей скорости показывает действительную текущую скорость. Учтены все факторы, влияющие на изменение скорости.

Меню разделов содержит семь полей символов и показывает текущее назначение клавиш "P1" - "P7". Комбинация клавиш 'Shift' + <section key> может активизировать двойное назначение. Оператор всегда может изменить показ другого раздела, нажав клавишу раздела.
