Блок ввода

Блок ввода предназначен для ввода буквенных или цифровых данных (рис. 7).

Рукоятка в дополнение к клавишам курсора и к клавише "Tab" может использоваться для быстрого перемещения ввода. Направление перемещения при помощи рукоятки зависит от последней нажатой клавиши курсора. Для того чтобы использовать рукоятку для перехода с одного окна на другое или для вызова древовидной схемы (дерева) необходимо сначала нажать клавишу табуляции ('Tab').

Клавиша 'Shift' в комбинации с другими клавишами позволяет активизировать другие функции, заложенные в некоторых клавишах. Например: доступ в разделы управления при комбинации с клавишами P1 - P7, активизация других функций клавиш буквенно-цифрового блока или включение источника 24 В в комбинации с клавишей RUN .

Блок управления каретками машины

Блок управления машиной использует клавиши для управления каретками и процессом, а также клавиши активизации специальных функций (рис. 8). Функции, активизированные клавишами управления каретками машины, могут быть различными в зависимости от типа машины. Поэтому ниже описаны только стандартные функции клавиш.

Клавиши кареток (Station keys) служат для подъема и пускания соответствующей каретки. Если нажать одновременно клавишу 'Select' («Выбор»), то можно осуществлять выбор или отменить выбор кареток.

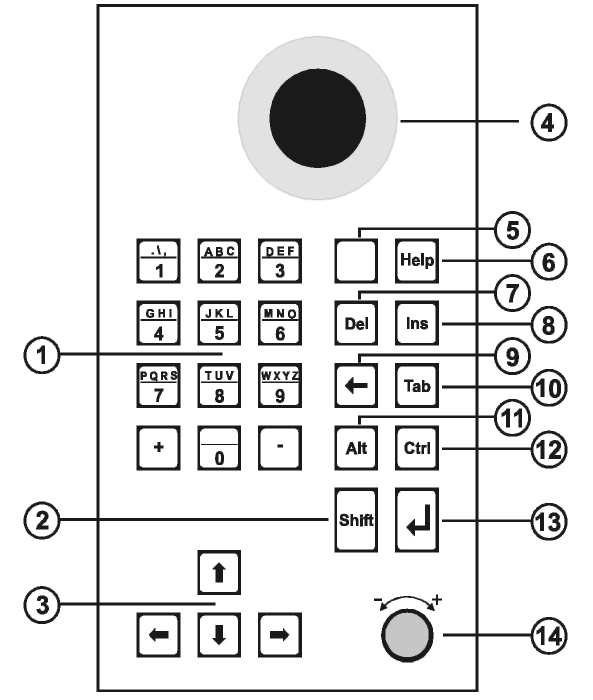

	1 Буквенно-цифровой блок 2 Клавиша 'Shift' 3 Клавиши курсора 4 Кнопка АВАРИЙНОЙ ОСТАНОВКИ 5 Не применяется 6 Клавиша 'Help' – «Помощь» 7 Клавиша 'Del' - «Удалить» 8 Клавиша 'Ins' - «Вставить» 9 Клавиша возврата (Backspace key) 10 Клавиша табуляции ('Tab') 11 Клавиша 'Alt' 12 Клавиша управления ('Ctrl') 13 Клавиша ввода (Enter) key 14 Рукоятка
Рис. 7. Блок ввода

1	Клавиша 'Shift'	6	Клавиша «Включение подачи кислорода резки» ('Cutting oxygen on')
2	Клавиши кареток
3	Клавиша 'Master up' - «Все каретки вверх»	7	Клавиша «Выбор» ('Select')
4	Клавиша «Выключение разогрева / Выключение плазмы» ('Heating off/Plasma off')	8	Клавиша «Вкл. контроля высоты» ('Height control on')
5	Клавиша «Включение разогрева / Включение плазмы» ('Heating on/Plasma on')	9	Клавиша «Загрузка технологических данных» 'Technology records' key

Рис. 8. Блок управления каретками

Клавиша «Все каретки вверх» ('Master up' key) используется для подъема кареток вверх до ограничителя (движение подъема при нажатой клавише).

Клавиша «Выключение разогрева / Выключение плазмы» ('Heating off/Plasma off') включает или выключает процесс кислородно-топливной резки или плазменной резки.

Клавиша «Включение разогрева / Включение плазмы» ('Heating on/Plasma on') включает пламя предварительного разогрева процесса кислородно-топливной резки или плазменной резки.

Клавиша «Включение подачи кислорода резки» ('Cutting oxygen on') включает подачу кислорода резки процесса кислородно-топливной резки.

Клавиша «Выбор» ('Select' key) позволяет выбрать или отменить выбор каретки с помощью клавиш кареток. Клавиша выбора должна быть нажатой при выборе или отмене выбора каретки.

Клавиша «Загрузка технологических данных» ('Technology records' key) используется для повторной загрузки данных процесса (в зависимости от содержания технологических данных)

Специальные клавиши. В зависимости от типа машины специальные клавиши могут быть использованы для активизации специфических или комплексных функций; эти функции могут быть активизированы одним нажатием клавиши.
