Система управления чпу (cnc)
Функции машины и перемещения по осям управляются и контролируются системой управления ESAB-CNC. Эта система управления CNC оснащена современной полупроводниковой техникой и обеспечивает введение данных для простых контуров вручную или моментальный перенос существующих программ через DNC провод. Это придает машине высокую эластичность и обеспечивает выполнение многочисленных функций. Пульт управления системой управления CNC может быть смонтирован на машинном портале или отдельно установлен в зоне обслуживания машины. Панель управления VISION 52 состоит из экрана и органов управления (рис. 5).
|
|||||||||||

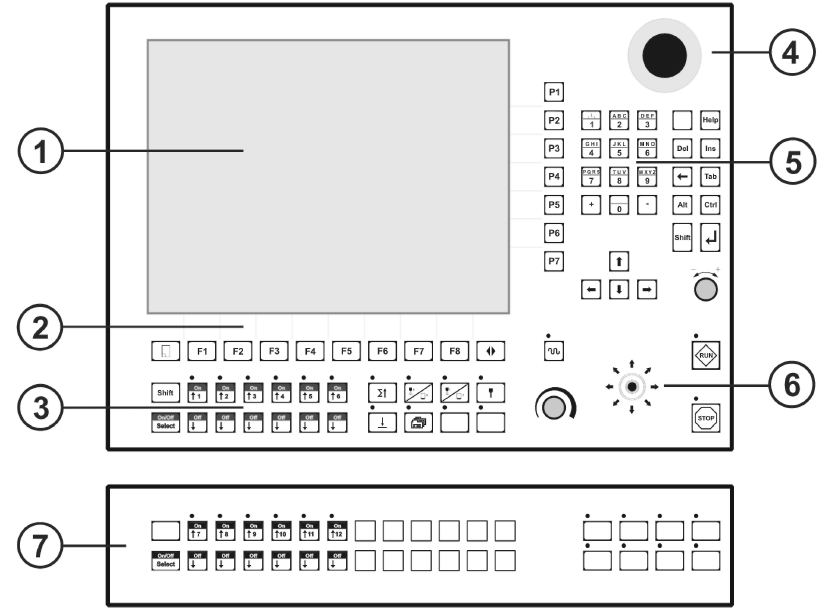

Рис 5. Элементы панели управления VISION 52: 1 – экран; 2 - блок управления экраном; 3 - блок управления каретками машины; 4 – кнопка АВАРИЙНОЙ ОСТАНОВКИ; 5 - блок ввода; 6 - блок управления перемещениями Блок управления экраном При помощи клавиш этого блока можно просматривать отдельные файлы, различные меню и разделы управления. На рис. 6 показаны элементы блока управления экраном: Клавиша «На уровень назад» ('Level back') выводит предыдущий экран или предыдущий уровень меню. Продолжая нажимать клавишу можно дойти до основного экрана или основного меню. Функциональные клавиши "F1" - "F8" служат для управления меню функций. Нажимом функциональных клавиш можно вызвать меню или подменю. Символы или текст, расположенные над клавишей, показывают, какие функции задействованы в текущем меню. Отсутствие текста или символа означает, что клавиша (клавиши) не имеют функций на данном экране (окне). Клавиша расширенного меню (клавиша со стрелками), расположенная в конце ряда функциональных клавиш указывает на то, что кроме девяти функций имеются еще функции меню. В этом случае, нажав эту клавишу, можно перейти к следующим функциям. При повторном нажатии этой клавиши возвращается предыдущее меню. Клавиши секций "P1" - "P7" производят выбор основных секций оперативной системы. Выбрать секцию всегда можно без завершения выбранных функций. Некоторые клавиши имеют двойные функции, активизирующиеся при предварительном нажатием клавиши «Shift» - 'Shift + <section key>'. Это открывает доступ к другим секциям. |
|||||||||||
|
|
||||||||||

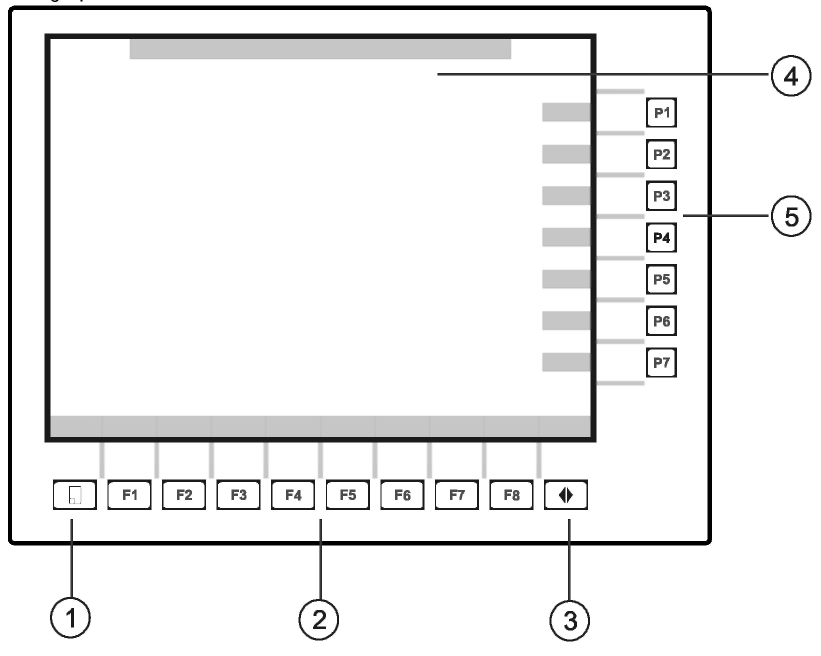

Рис. 6. Блок управления экраном |
|||||||||||
