Содержание.

Введение.

Исходные данные.

1. Пересчет координат вершин полигонов в единую систему ко­ординат. . . . . . . . . . . . . . . . . . . . . . . . . .

1.1 Пересчет координат вершин полигона II в систему координат поли­гона I. . . . . . . . . . . . . . . . . . . . . . . . . .

1.2 Пересчет координат вершин полигона III в исправленную систему координат полигона II. . . . . . . . . . . . . . . . . . . .

2. Вычисление площадей угодий. Составление экспликации зе­мель.

3. Деление площадей. . . . . . . . . . . . . . . . . . . .

1. Деление площади пашни I полигона на равновеликие участки. .

. . . . . . . . . . .. . . . . . . . . . . . . . . . . . .

3.2 Выделение из земель III полигона участков заданных площадей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4. Подготовка геодезических данных для выноса проекта в натуру. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5. Составление каталога координат межевых знаков установлен­ных границ участков. . . . . . . . . . . . . . . . . . . . .

6. Приложения: Чертеж установленных в натуре границ (1:5000) и план участка (право удостоверяющий документ). . . . . . . .

ОБЩИЕ СВЕДЕНИЯ

Межевание земель представляет собой комплекс геодезических работ по установлению, восстановлению и закреплению на местности границ земельного участка, определению его местоположения в госу­дарственной системе координат и вычислению площади.

Установление и закрепление границ на местности выполняют при получении гражданами и юридическими лицами новых земельных участков, при купле-продаже, мене, дарении всего или части земельно­го участка, а также по просьбе граждан и юридических лиц, если доку­менты, удостоверяющие их права на земельный участок, были выданы без установления и закрепления границ на местности.

Восстановление границ земельного участка выполняют при на­личии межевых споров, а также по просьбе граждан и юридических лиц в случае полной или частичной утраты на местности межевых знаков и других признаков границ принадлежащих им земельных участков.

В подавляющем большинстве случаев установление и закрепле­ние границ на местности завершается подготовкой право удостове­ряющего документа установленной формы для его регистрации орга­нами юстиции.

Часть I. Составление планово-картографической основы и определение площадей

Для проведения землеустроительных межевых работ необхо­дима информация о существующем состоянии земельного фонда объекта, предполагаемого к землеразделению или установлению гра­ниц. Эту информацию о размерах, формах, местоположении земель­ных участков и различных объектов местности берут с планово-картографического материала, получаемого по результатам назем­ных инструментальных съемок или аэрофотосъемок.

В курсовой работе планово-картографический материал должен быть получен каждым студентом по результатам наземных элек­тронно-тахеометрической и теодолитных съемок, которые выполнены тремя геодезическими экспедициями, причем две из них работали в индивидуальных условных системах координат. Результаты полевых измерений и первичной обработки данных приведены в виде варианта задания на проектирование. Сводный схематический чертеж отснятой части земель показан на рисунке 1.

Задача: Построить сводный план части земель совхоза «Заря» в масштабе 1:5000 в соответствии с материалами и результа­тами съемок, определить площади всех угодий и составить эксплика­цию земель.

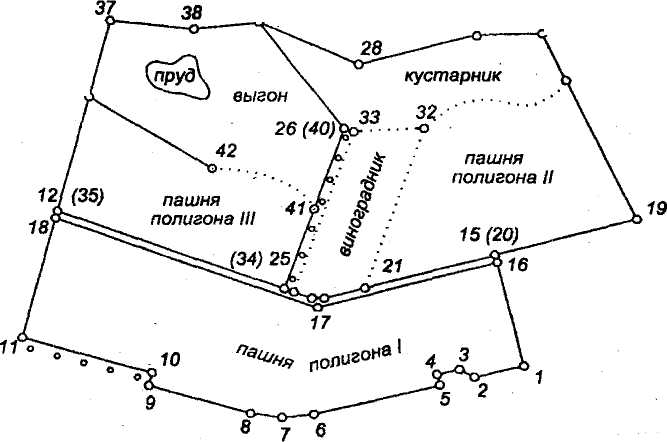

Рисунок 1 - Сводный схематический чертеж части земель совхоза «Заря»
