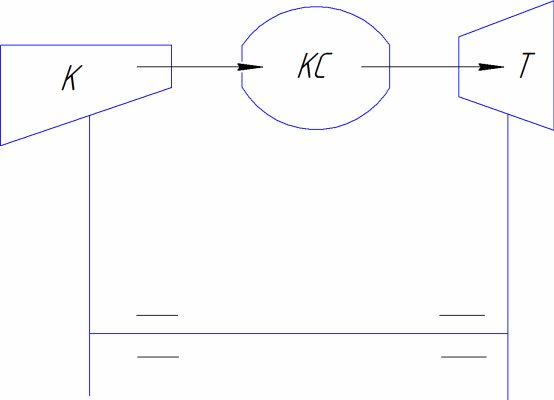

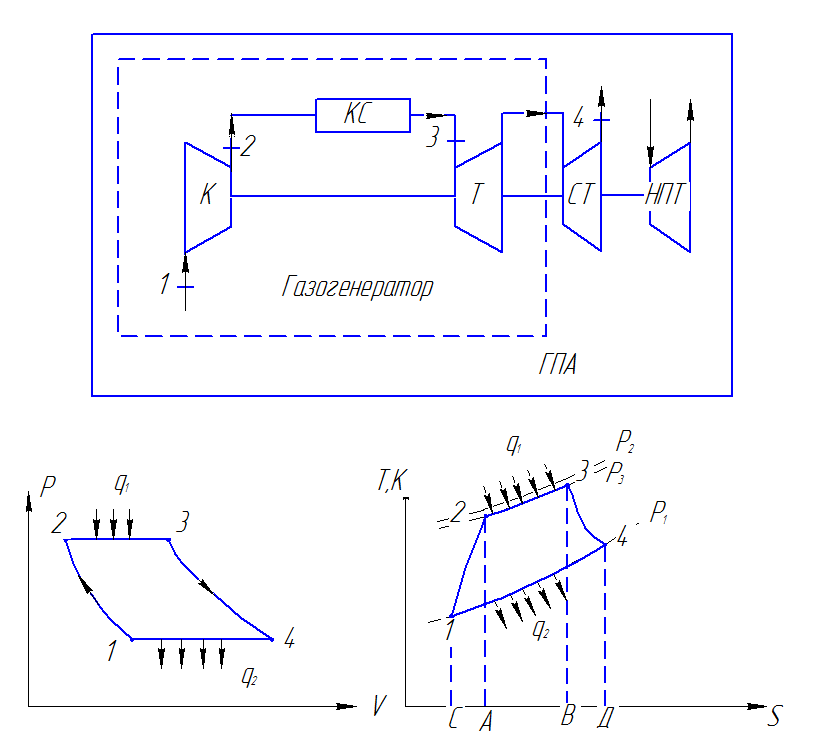

19. Камера сгорания как 1 из основных элементов гтд

Потери в КС:

1.Потери на трение

2.Потери на недожег топлива(0,995)

3.Потери на излучающую поверхность КС(оч мало, принебрегают)

Требования к КС

1. Высокая полнота сгорания топлива на всех режимах работы

Это отношение тепла, выделившегося при сгорании единицы топлива к его теплотворной способности( к тому что могло бы выделиться)

2. Минимальные потери полного давления, характеризуется коэффициентом восстановления полного давления =0.94…0.96

3. Минимальные габаритные размеры(определяется обычно входным диаметром в компрессор)

Обычно КС характеризуется параметром удельная теплонапряженность рабочего объема КС

Q-теплота, выделившаяся в КС в единицу времени

-рабочий объем жаровой трубы(200…6500)200-стац,6500-авиац

4. Широкий предел устойчивого горения

5. Надежный розжиг КС в земных и высотных условиях

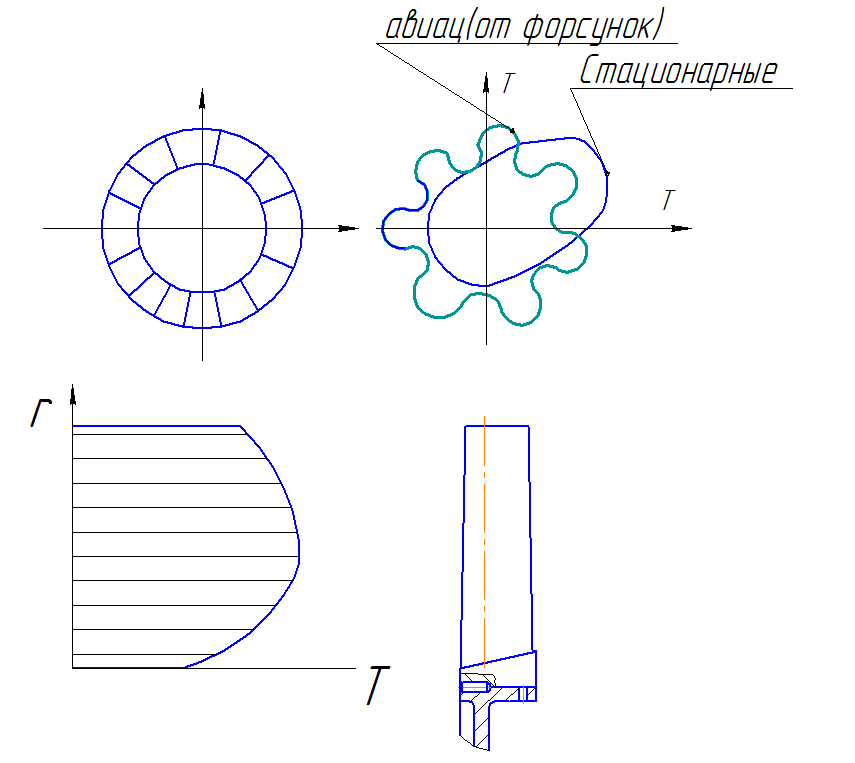

6. Оптимальное поле температур за КС

7. Допустимый уровень выброса вредных веществ (CO, NOx,CH-углеводород(несгоревшее топливо))

СО2 и Н2О –выбросы при процессе горения топлива

8. Обеспечение требуемого ресурса работы: для авиацКС-3000часов, для стац.-25000(межремонтные) и 100000 часов всего

9. Способность работы на различных топливах

20. Типы Камер сгорания.

Камеры сгорания бывают:

1. Встроенные

   1. Кольцевые

   2. Трубчато-кольцевые

   3. Секционные

   4. индивидуальные

2. Выносные

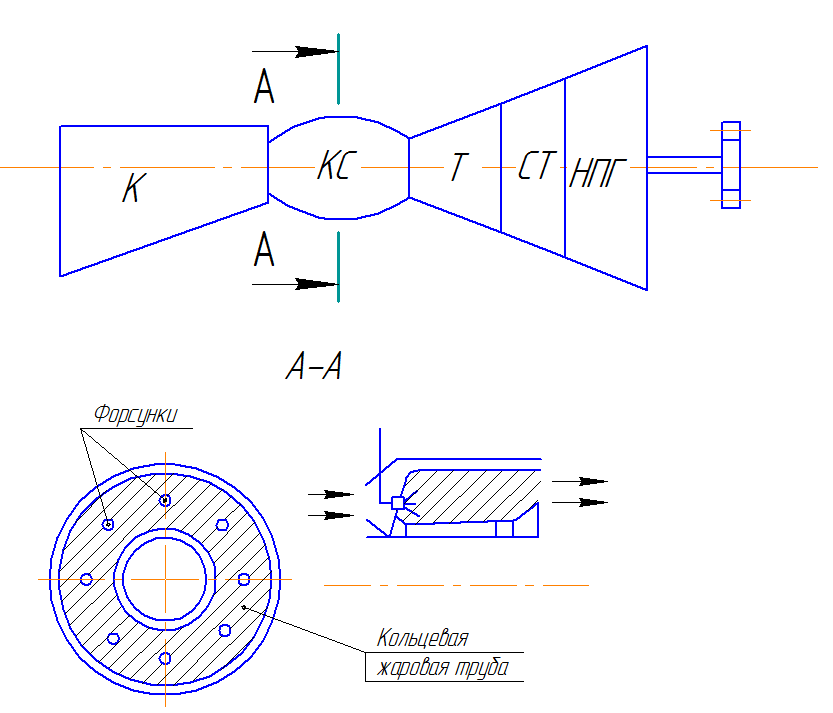

1а.Кольцевая КС(см выше справа)

«+»:

1. Минимальная длина и масса

2. Минимальная лобовая площадь двигателя

3. Минимальные потери полного давления

4. Быстрое распределение пламени

5. Меньшее по сравнению с другими поверхность стенок жаровой трубы

«-»:

1. Большие напряжения на стенках жаровой трубы

2. Сложность экспериментальной доводки

3. Трудно согласовать поля течения воздуха

4. Трудно обеспечить стабильность поля температур.

Классификация кольцевых КС по направлению потока

1)Прямоточные

2)Противоточные

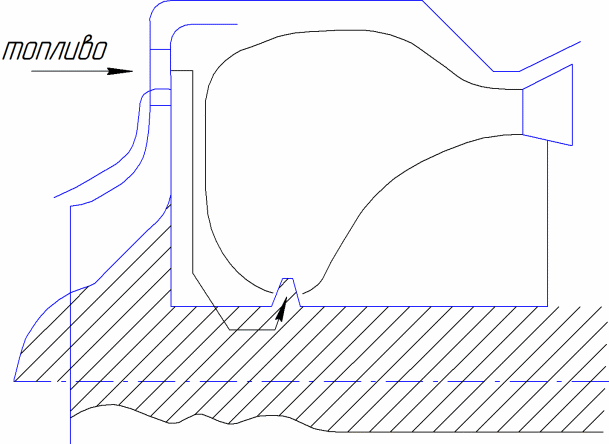

3 )Также бывают С вращающейся форсункой

1)Прямоточные 2)Противоточные 3. С вращающейся форсункой

1б.Трубчато-кольцевая КС.

«+»:

1. Хорошая механическая прочность

2. Хорошее согласование полей течения воздуха и топлива

3. Стабильность поля температур

4. Лёгкость экспериментальной доводки

«-»:

1. Большие габариты и масса

2. Большие потери давления

3. Скорость газа больше

4. Трудность с перебросом племени

Можно КС комбинировать, Трубчатая, потом кольцевая идет.

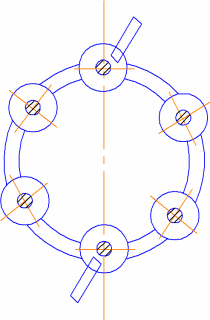

1 В.Секционная.

«+»:

1. Хорошая механическая прочность

2. Лёгкость экспериментальной доводки

3. Хорошее согласование полей температур

«-»:

1. Большая масса

2. Большая площадь поверхностей стенок жаровых труб

3. Большие потери полного давления

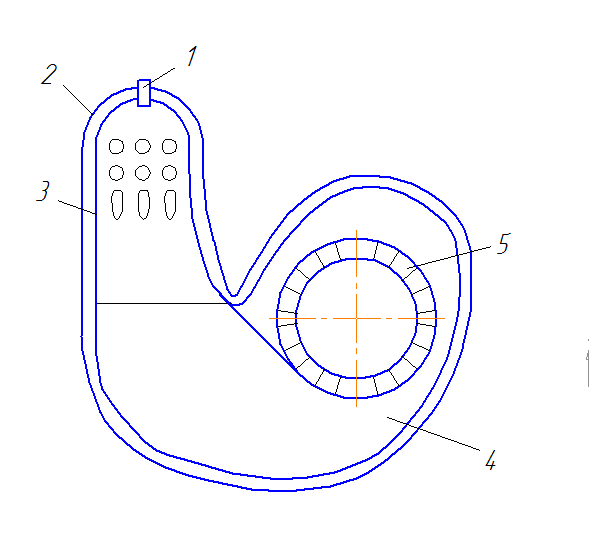

1г.Индивидуальная

1 - форсунка

2 - корпус

3 - жаровая труба

4 - газосборная улитка

5 – вход в сопловой аппарат турбины

Из плюсов можно выделить наличие одной форсунки.( диаметр большой, не засорятся сопла)

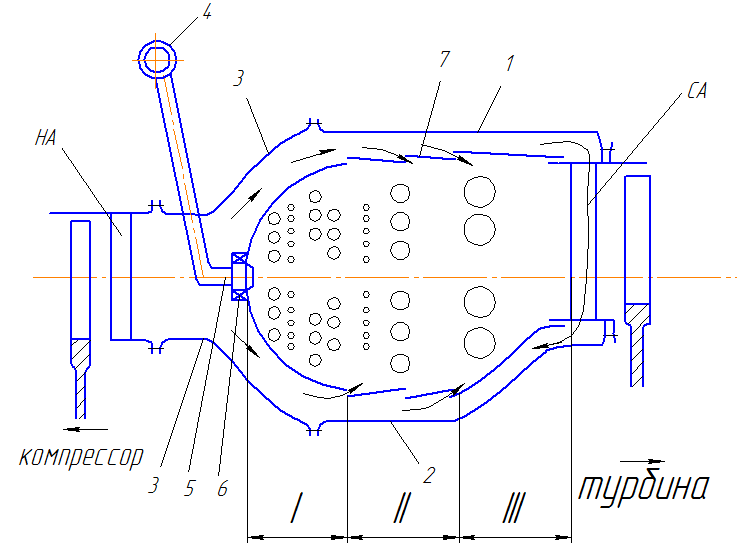

3.Основные элементы камеры сгорания гтд

1 – наружный корпус КС

2 – внутренний корпус КС

3 – диффузор КС(т.к. скорость после компрессора 120 м/с , в нем скорость понижается до 30 м/с

4 – кольцевой коллектор

5 – форсунка

6 - лопаточный завихритель (для стабилизации процесса горения)

7 – жаровая труба

Щели – для захода охлаждающего воздуха в жаровую трубу.

Малые отверстия – для охлаждения жаровой трубы(на 5 диаметром входит вглубь)

Большие отверстия – для ввода воздуха, который используется в процессе горения.

I – первичная зона жаровой трубы (зона горения)

I I – промежуточная зона. Служит для: a) постепенного охлаждения горючих процессов сгорания (снижение температуры с 2000 до 1200⁰С);

б) продолжения зоны горения на определенных режимах двигателя.

I I I – зона смешения. Происходит охлаждение на 1100⁰С до оси на глубину 5 диаметров.

Воздух, участвующий в процессе горения называется первичным. Воздух, который используется для разбавления процессов сгорания – вторичный.
