Значение клэффициента использования теоретического объема штабеля
Вид и форма штабеля |
К2 |
Склад с грейферным краном и подпорными стенками (при наличии разделительных стенок) |
0,85-0,90 |
Штабели трапецеидального сечения |
0,75-0,80 |
Штабели треугольного сечения |
0,45-0,50 |
* Примечание. При определении объемов складов следует брать наименьшие значений, а при расчете нагрузок строительных конструкций — наибольшие.
Таблица 8.8
Насыпная масса и угол естественного откоса материалов
Материал |
Насыпная масса, т/м3 |
угол естественного откоса и подкос, град. |
|
Известняки крупнодробленые |
1,5-1,8 |
35-40 |
|
Известняки с мажущими включениями |
1,3-1,4 |
35-45 |
|
Мел кусковой (влажностью 20-25%) |
1,2-1,4 |
40-45 |
|
Глина: |
|
в зависимости от физических свойств материала |
|
дробленая влажная |
1,6-1,8 |
|
|
дробленая сухая |
1,4-1,6 |
|
|
недробленая влажная |
1,6-2,0 |
|
|
Глинистые сланцы |
1,4-1,5 |
- |
|
Клинкер вращающихся печей |
1,50-1,65 |
33 |
|
Огарки пиритные |
1,6 |
- |
|
Песок: |
|
|
|
сухой |
1,6 |
35 |
|
влажный |
1,8 |
40 |
|
Уголь: |
|
|
|
антрацит |
0,9 |
30 |
|
орешек |
0,8 |
40 |
|
бурый |
0,7 |
45 |
|
Шлак доменный сухой |
0,5-0,8 |
35 |
|
Гипс: |
|
|
|
размер куска 100 мм |
1,45 |
30 |
|
мелкокусковой |
1,35 |
40 |
Определение размеров эстакадно-гравитационных складов (хребтового типа) осуществляется по формулам (8.28, 8.29).

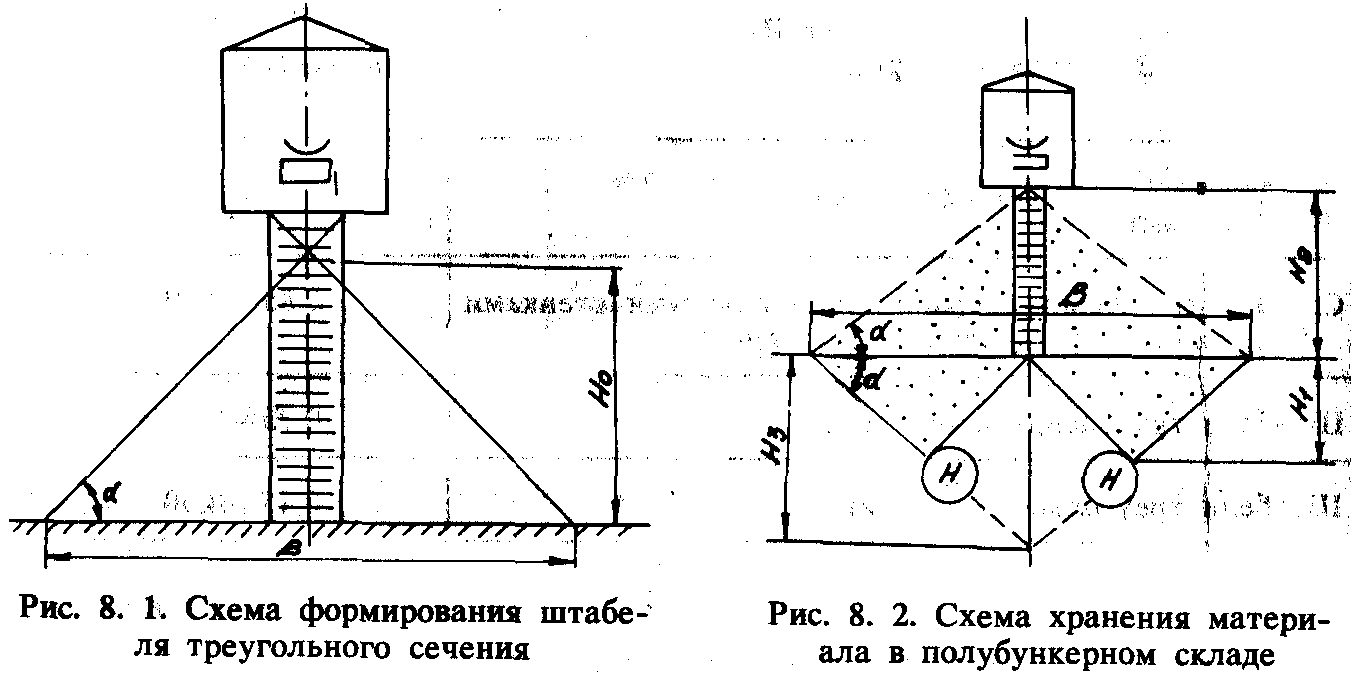

Ширина основания штабеля (В) треугольного сечения, образованного при отсыпке ленточным транспортером, рис. 8.1 связана с высотой отвала (Н0) соотношением:
(8.28)
где а — угол естественного откоса. Погонная емкость склада (м3/м) составит:
(8.29)
В случае хранения материала в полубункерном складе (рис. 8.2) его поперечное сечение представляется состоящим из 2-х или 3-х треугольников с высотами hi, Нг и Нз, которые связаны с шириной следующими соотношениями:
(8.30)
где a1 — угол наклона днища полубункера, причем сц » uq + + 5,где ао _ угол трения в покое для данного материала и днища бункера
Погонная емкость полубункерного склада (в м3/м) составляет: при одном полубункере
(8.31)
а в случае, если а Ф ai:
(8.32)
При двух полубункерах (рис. 8.2):
Расяет силосных складов кусковых материалов. Силосные склады представляют из себя вертикальные цилиндрические емкости с отношением высоты к диаметру 1,5:1 и более.
Силосные емкости могут служить не только для хранения, одновременно они являются и расходными резервуарами, т. е. заменяют бункера, необходимые для организации питания помольных агрегатов.
Загрузка силосных емкостей осуществляется обычно ленточными транспортерами, элеваторами и скребковыми транспортерами. Нижняя часть силоса должна иметь форму усеченного конуса, угол наклона которого должен на 10—15 ° превышать угол естественного откоса находящегося в силосе материала. На выходе из конуса устанавливается питатель, чаще всего тарельчатый (дисковый), скомбинированный с ленточными весами. Преимуществом складов такого типа является отсутствие пылеобразования при загрузке, хранении и дозировании материала.
Размер выходного отверстия силоса принимается по размерам питателя, устанавливаемого под ним. В практике проектирования максимальный размер принимается равным 800 мм. Нижняя часть силоса может иметь два разгрузочных отверстия.
Определение размеров силосного склада кусковых материалов выполняется в следующем порядке:
1. По формуле (8.26) рассчитывается потребная емкость склада (Vn).
2. Количество силосов определяется из выражения
где Vc — полезный объем одного силоса, (см. таблицу 8.9)
Таблица 8.9
Диаметр силоса, м |
Высота цилиндрической части силоса, м |
Полезная емкость силоса Vc, м3 |
6,0 |
21,6 |
500,0 |
6,0 |
31,2 |
750,0 |
12,0 |
19,8 |
1700,0 |
12,0 |
33,0 |
3000,0 |
