6.6.2. Газообразное топливо

В качестве газообразного топлива на цементных заводах в основном применяется природный газ. Преимущество газообраз­ного топлива состоит в том, что в отличие от твердого и жидкого видов топлив для его сжигания не требуется специальной под­готовки. Теплота сгорания природного газа составляет примерно 33,5^37,7 Мдж/кг (8000-f-9000 ккал/кг). Использование природ­ного газа позволяет значительно снизить капитальные затрать на строительство и сократить эксплуатационные расходы. При использовании природного газа капитальные затраты требуются только на прокладку газопроводов и строительство приемных и газораспределительных сооружений.

Снабжение цементного завода природным газом производится в большинстве случаев от магистрального газопровода высокого давления через газораспределительную станцию (ГРС) или от городской газораспределительной сети (рис. 6.55).

На ГРС производится понижение давления газа, очистка его от механических примесей и одорирование (подмешивание силь­нопахнущих веществ), а также учет его потребления цементным заводом.

От ГРС газ по самостоятельному газопроводу под давлением 0,6—1,2 МПа подается на площадку цементного завода и далее через газораспределительную сеть поступает в производственные цехи и котельную завода.

При снабжении цемзавода газом от городских сетей или от ГРС, принадлежащих каким-либо промышленным предприятиям, на вводе газопровода на цементный завод должны сооружаться газорегуляторный пункт (ГРП) или пункт замера расхода газа, на которых производится учет расхода, а также производится очистка газа в фильтрах.

Сети газоснабжения вне завода выполняются согласно ТУ районного управления магистральных газопроводов. Газопро­вод ГРС — цемзавод, как правило, выполняется подземным с противокоррозионной изоляцией на глубине 0,6—1,0 м от планировочной отметки; газопроводы для транспортирования влажного газа располагаются ниже средней глубины промер­зания грунта. Стальные подземные газопроводы прокладыва­ются с соблюдением нормативных разрывов между газопрово­дами и зданиями при пересечениях и при параллельной прокладке с другими инженерными коммуникациями.

Подземные газопроводы должны быть защищены от почвен­ной коррозии и коррозии блуждающими токами. Подземные га­зопроводы покрываются противокоррозионной изоляцией и, при необходимости, оборудуются установками электрохимической за­щиты.

По промплощадке завода газопроводы прокладываются надземно на эстакадах (совместно с другими инженерными комму­никациями) и по стенам зданий. Арматура на газопроводах ус­танавливается в удобных и доступных для обслуживания со специальных площадок, местах.

Надземные газопроводы осушенного газа покрываются кра­ской (два раза).

Газопроводы для искусственных газов, содержащих значи­тельное количество водяных паров, покрываются теплоизо­ляцией и укладываются с уклоном 0,003. В нижних точках газопроводов предусматривается установка конденсатоотводчиков.

Ко всем газопроводам предъявляются требования минималь­ной протяженности, безопасности эксплуатации и надежности работы.

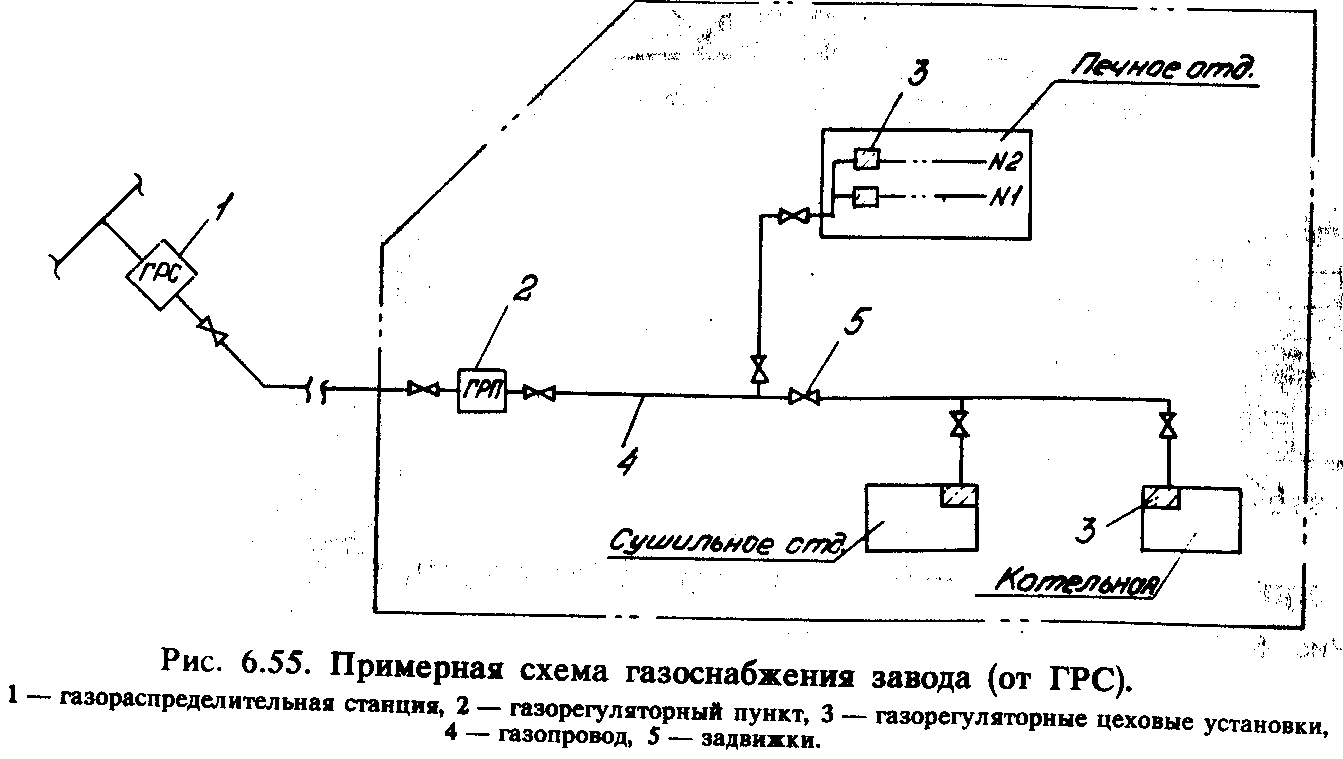

Примерная схема газоснабжения цементного завода приведена на рис. 6.55.

Г азоснабжение цехов (отделений) цементного завода выпол­няется по схеме с местными газорегуляторными установками (ГРУ), располагаемыми непосредственно перед тепловыми аг­регатами; в печном отделении — индивидуальные (перед каж­дой печью) в сушильном, сырьевом отделениях и котельной — групповые.

Сжигание природного газа во вращающихся печах осуществ­ляется с помощью регулируемых горелок. Количество первичного воздуха составляет 15—20% всего объема воздуха, необходимого для горения.

Рабочее давление перед горелками — 0,154-0,20 МПа.

Топки (камеры сгорания) сушильных агрегатов и сырьевых мельниц оборудуются газомазутными горелками, рабочее давле­ние перед горелками — до 4,0 МПа.

Газоиспользующие установки и газовые сети должны быть оборудованы контрольно-измерительными приборами, необхо­димыми для контроля и безопасного ведения технологического процесса, а также для контроля полноты сжигания топлива по составу отходящих газов (установка переносных или ста­ционарных автоматических газоанализаторов). -

Проектирование газоснабжения предприятий и установок ве­дется в соответствии с действующими Правилами Гостехнадзора и другими нормативными документами.

До начала монтажных работ проекты должны быть согласо­ваны и зарегистрированы в региональных инспекциях по газовому надзору.
