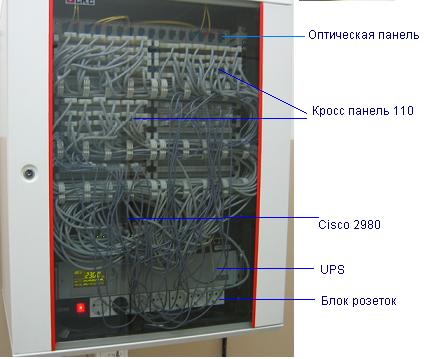

5.1.3 Реализация в части кабельной системы 5.1.3.1 Внутренняя магистраль Как уже было отмечено, качестве ядра сети использован коммутатор 3 уровня Cisco Catalyst 6000. Коммутаторы рабочих групп Cisco Catalyst 2980, расположенные в этажных коммутационных шкафах, соединены одномодовым оптическим кабелем (4 волокна - 2 рабочих + 2 резервных) с центральным коммутатором 3 го уровня Cisco Catalyst 6000. Эти оптоволоконные соединения обеспечивают подсистему внутренних магистралей. Оптические кабели разведены на оптические кроссы, соединение с коммутаторами осуществляется при помощи оптических патчей. Кабели проложены в кабельных шахтах, проходящих скозь все этажи здания в каждом его крыле.

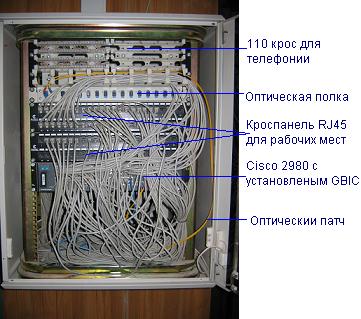

Вариант 1 этажного коммутационного шкафа
Вариант 2 этажного коммутационного шкафа

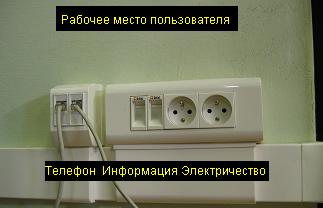

5.1.3.2 Горизонтальная подсистема Горизонтальная подсистема проложена от коммутационных шкафов каждого этажного крыла к конкретному рабочему месту кабелем UTP 5 категории. В коммутационном шкафу кабели могут быть разведены на коммутационную панель с модульными розетками RJ 45 или кросс 110. Со стороны рабочих мест в кабинетах установлены розетки фирмы Legran.
Вариант 1 рабочего места
Вариант 2 рабочего места
Исполнение варьируется в зависимости от выполненного ремонта либо внутренний вариант для гипсокартонных конструкций, либо наружный вариант для установки в короб. Прокладка кабеля по коридорам велась в подвесных лотках, закрытых в последствии подвесным потолком. Проводка в кабинетах осуществлялась либо в наружных коробах, либо за гипсокортонными конструкциями и подвесным потолком, на стадии проведения ремонтных работ. Розетки СКС маркируются по принципу - номер кабинета, номер рабочего места в кабинете. Аналогично маркируются розетки кросс-панелей в шкафу. Коммутация рабочих мест производится патч-кордами (розетка кросс-панели -- порт коммутатора). Все коммутации документируются с разрисовкой на плане сети. 5.1.4 Оборудование Серверной

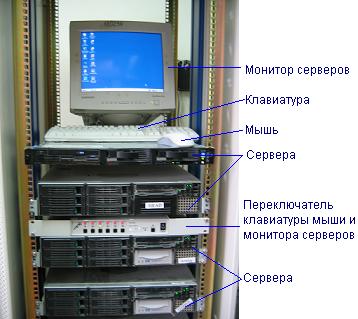

Сервера стандартного стоечного исполнения смонтированы в 19" шкаф, внизу расположены источники бесперебойного питания соответствующей мощности ( на рисунке не показаны). Для удобства используется 1 монитор, клавиатура и мышь, подключенные к специальному переключателю.
5.2 СЕТЬ МЕЖДУ КОРПУСАМИ ПРЕДПРИЯТИЯ
http://www.xnets.ru/plugins/content/content.php?content.166

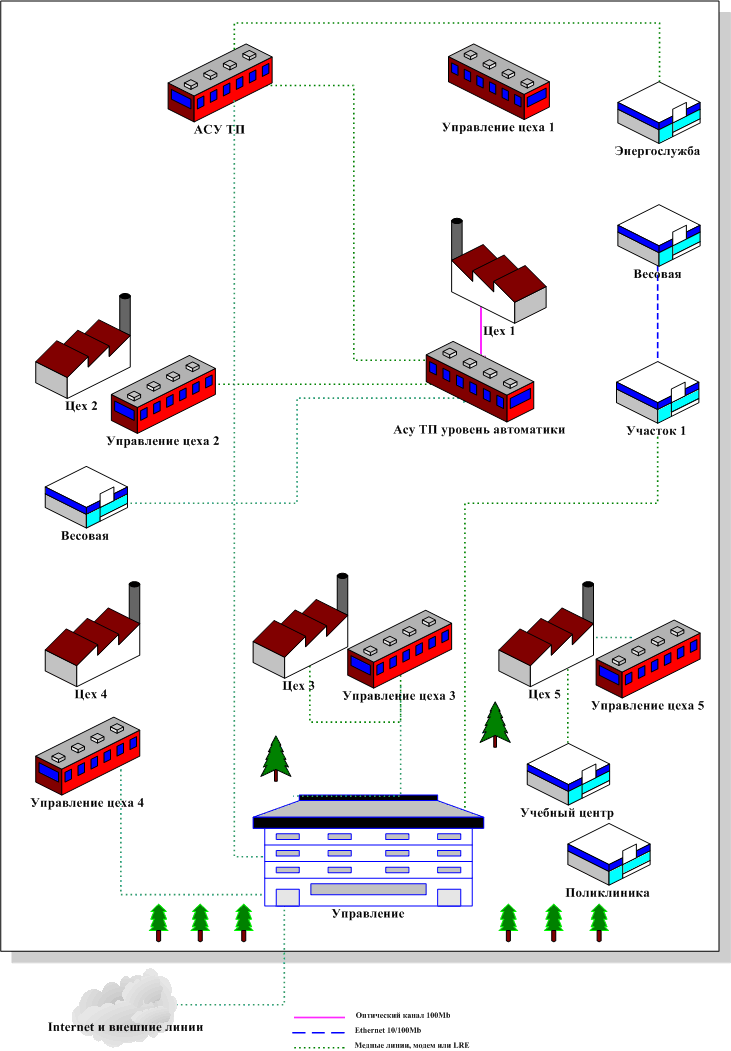

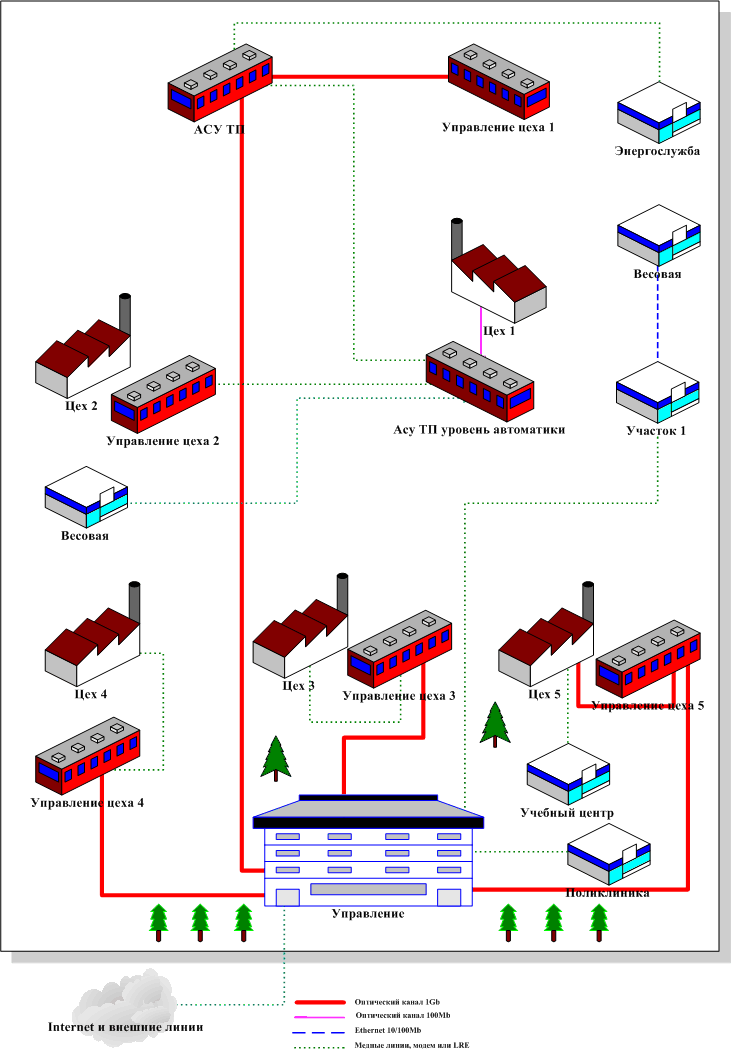

5.2.1 В одной из первых статей этого раздела (см. п. 6), рассказывалось о развитии сети здания управления. В статье говорилось о модернизации сети здания управления по принципу порт коммутатора - компьютер, с прокладкой СКС по зданию и заменой разносортных коммутаторов на оборудование Cisco. В этой статье мы рассмотрим как в дальнейшем развивалась сеть предприятия, объединяя производственные корпуса, различные участки в единую сеть предприятия. Как мы уже отмечали, сеть предприятия строилась спонтанно, отдельными участками, независимо друг от друга. Предприятие территориально распределенное (отдельные участки расположены на растоянии до 4 км от здания управления). Сеть АСУ ТП построена на базе вычислительного центра и на рабочих местах в цехах стоят терминалы IBM. В отдельных цехах были построены компьютерные сети на разнообразном оборудовании различного состава (от 10 до 30 компьютеров в сети). Встала задача объединить разрозненные участки сети, где возможно перейти с терминалов на компьютеры и внедрить на объединенной сети корпоративные приложения и сетевые сервисы. 5.2.2 Структурно предприятие представлено на следующем рисунке
Как видно из рисунка основные соединения между цехами строились на HDSL модемах Campus , с использованием существующих телефонных линий.
Модернизация началась с прокладки магистральной оптики (одномод) от здания управления (центральная серверная, с расположенным в ней центральным маршрутизатором Cisco Catalyst 6000 ) до зданий управления цехов - Административно бытовые корпуса ( АБК ). И далее в центры коммуникаций , такие как АСУ ТП. В зданиях АБК цехов (как наиболее насыщенные компьютерами)устанавливалось оборудование Cisco с оптическими модулями. К ним подключалось уже имеющееся сетевое оборудование отдельных сетей. В центральный маршрутизатор добавлен модуль супервизора с функциями маршрутизатора. И вся объединенная сеть была поделена на Vlan-ы по территориальному признаку, хотя некоторые Vlan были выделены по функциональному признаку - подсеть АСУ ТП, подсеть оборудования и т.д. 5.2.3 Структурно схема стала выглядеть следующим образом
В дальнейшем все низкоскоростные каналы связи были заменены оптическими с использованием либо оборудования Cisco , либо медиаконвертеров AT - MC 102 XL, AT - MC 103 XL.

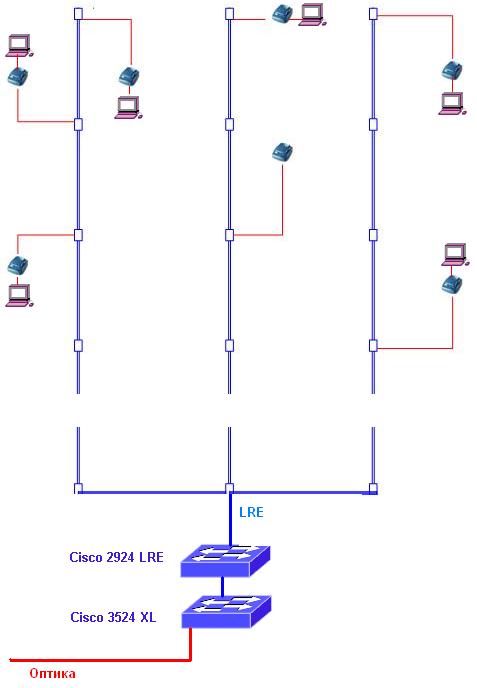

5.2.4 Установка рабочих мест в корпусах цехов Производственные корпуса - это крупные здания длинной до 1 км, наполненные производственным оборудованием, кранами, автоматическими тележками и т.д. Компьютерные сети , если они и были располагались на ограниченных участках (начальники смен, цеховые службы) и использовались технологии 10Base2 или Тонкий Ethernet , 100BaseTX. Данные технологии не позволяли охватить весь цех и требовалось применить что то другое. Толчком к развитию сети в цехах послужило внедрение на примере одного цеха системы контроля производства. Система должна была обеспечить ввод данных и измерений на каждом участке технологической цепочки с выдачей сертификата качества на продукцию. В то же время Cisco предложила на рынок технологию LRE. Ее и решено было опробовать в цеховых условиях. Основным плюсом было - длины до 1 км при скорости передачи 15 Мбит. Использование в качестве среды передачи обычной витой пары. Легкость в прокладке и ремонте данных коммуникаций. Цех поделен вдоль всей длинны на участки - пролеты. Вдоль всех пролетов по подкрановым путям были проложены металлические лотки, разделенные клеммными коробками. По лоткам проложены кабели витой пары, разбитые в коробках на плинты. От плинтов к рабочим местам проложены спуски витой парой в металлорукавах, оконцованные компьютерными розетками.
Все кабели сведены на 110 кросс в коммуникационный шкаф с сетевым оборудованием. В качестве сетевого оборудования использовались свичи Cisco 3524, 2924 LRE. Такое решение позволило не только быстро развернуть сеть по цеху, но и развивать ее подключая новые рабочие места к ближайшей клеммной коробке. Это пилотное решение в дальнейшем было распространено на другие цеха предприятия.

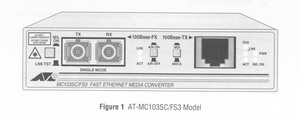

5.2.5 Использование медиаконверторов Некоторые участки в цехах или на территории предприятия имели сгруппированные рабочие места (до 10). К таким группам компьютеров была проложена оптика и использовались медиаконвертеры AT - MC 102 XL, AT - MC 103 XL для многомода и одномода. Медиаконвертор представлен на рисунке ниже.

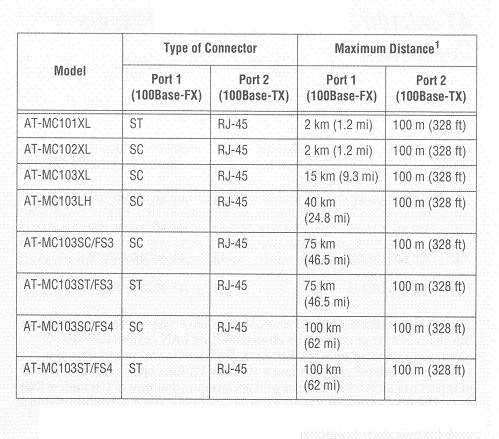

Растояния на которых работает медиаконвертор в зависимости от модели представлен в таблице.

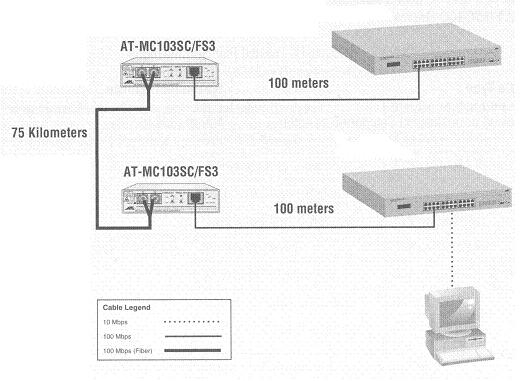

Вариант использования оборудования показан на рисунке.
После объединения разрозненных участков сети с использованием медиаконверторов и технологии LRE сеть стала выглядеть следующим образом (см. гиперссылку).
http://www.xnets.ru/plugins/content/1/2/net_in.JPG Не все идеально но поставленная задача была решена.

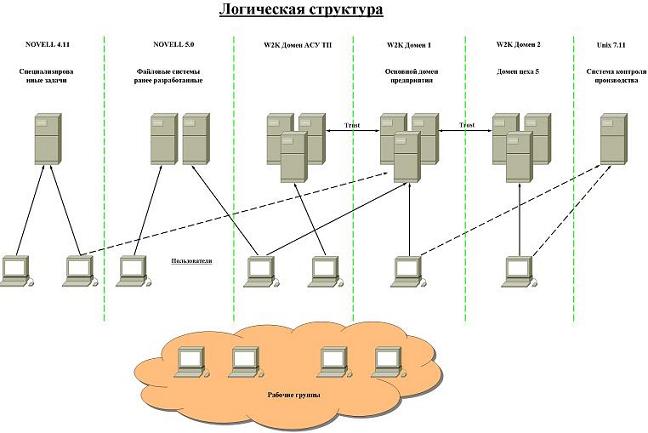

5.2.6 Логическая структура После объединения различных подсетей - логическая структура сети выглядела следующим образом.

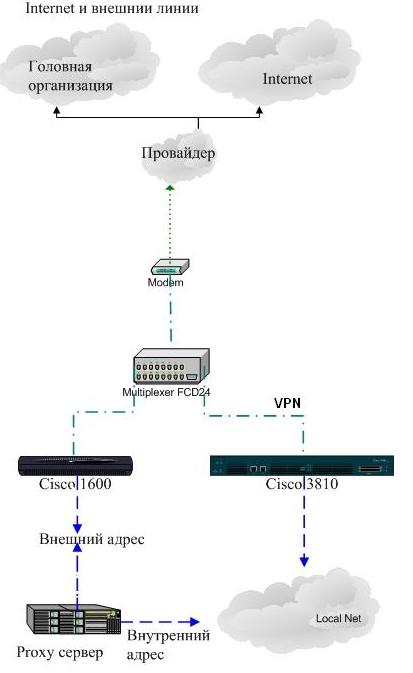

На переходный этап все оставалось без изменений. Были установлены доверительные отношения между тремя доменами WIN2K предприятия. На Novell изменены учетные записи пользователей и пароли по аналогии с доменными. Авторизация на Unix системе велась независимо. Часть пользователей технологических доменов была перенесена в основной домен предприятия. Основные сетевые сервисы ( DHCP, WINS, DNS, Интернет, почта ) расположены на основном домене. Некоторые пользователи не входили ни в какой домен и продолжали работать в рабочих группах. Постепенно они были введены в основной домен предприятия. Соединение с головной организацией осуществлялось по выделенному каналу , предоставленному провайдером. Маршрут в головную организацию прописан статическим маршрутом на центральном маршрутизаторе.
На этом этап объединения сетей предприятия был закончен, сеть продолжала развиваться и увеличивалась по представленным выше принципам.
