2.4 Разработка индивидуального теплового пункта
Индивидуальный тепловой пункт /узел управления/ размещен в подвале ближе к середине здания под вспомогательными помещениями первого этажа /кухня, санузел, коридоры/.

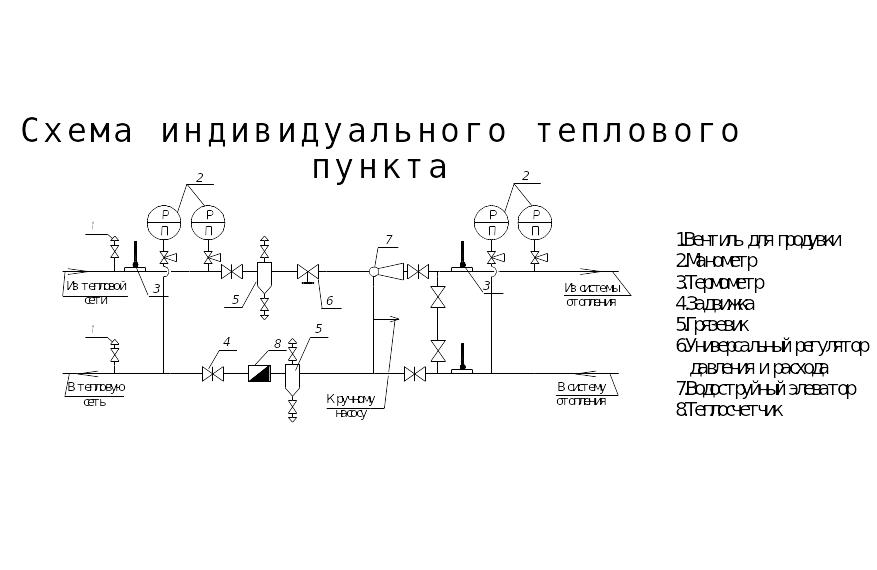

Место расположения индивидуального теплового пункта (рис.2.2) /И. Т. П./ в проектируемом здании выбрано с таким расчетом, чтобы одна стена помещения была капитальной.
Размеры помещений для И. Т. П. зависят от вида размещаемого в них оборудования. В жилых и общественных зданиях, при отсутствии водонагревателей системы горячего водоснабжения, И. Т. П. может быть размещен в помещении размером 4x2,0 при высоте 2,0 м.
Помещение должно быть изолированным, должно иметь дверь с замком и окно.
Элеваторный узел рекомендуется проектировать у капитальной стены помещения теплового пункта.
Рис. 2.2
3. Тепловой расчет нагревательных приборов
3.1 Общие положения и алгоритм теплового расчета нагревательных приборов
Расчет нагревательных приборов проводится после гидравлического расчета трубопроводов системы отопления по следующей методике. Требуемая теплоотдача нагревательного прибора определяется по формуле:
,
(3.1)
где
– теплопотери помещения, Вт; при установке
в помещении нескольких нагревательных
приборов теплопотери помещения
распределяются между приборами поровну;
– полезная
теплоотдача трубопроводов отопления,
Вт; определяется по формуле:
,
(3.2)
где
– удельная
теплоотдача 1 м открыто проложенных
вертикальных /горизонтальных/
трубопроводов, Вт/м; принимается по
данным табл. 3 приложения 9 в зависимости
от разности температур между трубопроводом
и воздухом;
– суммарная
протяженность вертикальных /горизонтальных/
трубопроводов в помещении, м.
Фактическая теплоотдача нагревательного прибора:
,
(3.4)
где
–
номинальный тепловой поток нагревательного
прибора (одной секции), Вт. Принимается
по данным табл. 1 приложения 9;
– температурный
напор, равный разности полусуммы
температур теплоносителя на входе и
выходе нагревательного прибора и
температуры воздуха помещения:
,
°С; (3.5)
где
– расход теплоносителя через нагревательный
прибор, кг/с;
– эмпирические
коэффициенты. Значения параметров
в зависимости от типа нагревательных
приборов, расхода теплоносителя и схемы
его движения приводят в табл. 2 приложения
9;
– поправочный
коэффициента способ установки прибора;
принимается по данным табл. 5 приложения
9.

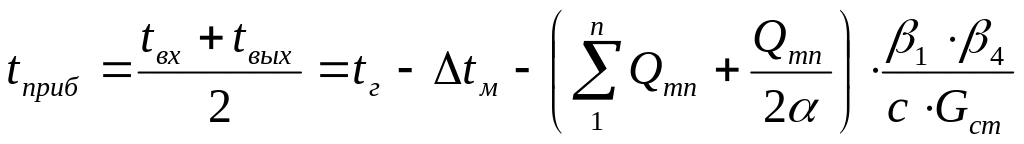

Средняя температура воды в нагревательном приборе однотрубной системы отопления в общем случае определяется выражением:
,
(3.6)
где
–
температура воды в горячей магистрали,
°C;
– остывание
воды в
подающей
магистрали, °C;
– поправочные
коэффициенты, принимаемые по табл. 4
и
табл. 7 приложения 9;
– сумма
теплопотерь помещений, расположенных
до рассматриваемого помещения, считая
по ходу движения воды в стояке, Вт;
– расход
воды в стояке, кг/с /определяется на
стадии гидравлического расчета системы
отопления/;
– теплоемкость
воды, равная
4187
Дж/(кг
град);
– коэффициент
затекания воды в нагревательный прибор.
Принимается по табл. 8 приложения 9.
Расход теплоносителя через нагревательный прибор определяется по формуле:
,
(3.7)
Остывание воды в подающей магистрали находится по приближенной зависимости:
,
(3.8)
где
– протяженность
магистрали от индивидуального теплового
пункта до расчетного стояка, м.
Фактическая
теплоотдача нагревательного прибора
должна
быть не менее требуемой теплоотдачи
,
то есть
.
Допускается обратное соотношение
,
если невязка не превышает 5%.
