2.Вимірювальна установка

У даній роботі для вимірів робочого затухання використовується вимірювальна валіза, яка містить генератор вимірюваних частот і покажчик рівня.

Внутрішній опір генератора - активний і дорівнює Zп = 600 Ом. Вихідний же опір покажчика рівня в залежності від положення перемикача входу може бути рівним також Zk = Z0 = 600 Ом або бути високоомним.

Загальна скелетна схема вимірювальної установки представлена на рис. 5. У рамі чотириполюсника необхідно використовувати схему П-форми із лабораторної роботи № 4 за вказівкою викладача.

Рис.5

Робоче загасання визначається у відповідності з формулою (5) як різниця двох відліків за показником рівня, тобто при вимірах за схемою 3 і 4, до якої додається величина, яка визначається розрахунком .

3.Порядок виконання роботи

  1. Ознайомитись з вимірювальною валізою і її ввімкненням.

  2. Зібрати схему вимірювальної установки згідно з рис. 5. У ролі навантаження Zk використовувати двополюсник за вказівкою викладача.

  3. На всіх фіксованих частотах генератора виміряти робоче загасання чотириполюсника, який являє собою штучну лінію, і побудувати графіки залежності робочого загасання від частоти, тобто залежність

ap= F(f).

  1. Данні вимірів і розрахунків заносяться в таблицю:

пп.

Фікс. частота генерат.

F (Гц)

Результати вимірів

Результати обчислень

PU

K

|Z0|

|Zk|

ap

1

2

3

4

5

6

7

8

9

4.Склад звіту

У звіті має бути:

а) схема вимірювальної установки;

б) схема і параметри двополюсника , який ми використовували при вимірах;

в) розрахункові формули з розшифровкою величин, які входять до їх складу;

г) таблиця вимірів і обчислень;

д) графіки залежності aр = F(f).

5.Контрольні запитання

  1. Що таке робоче загасання?

  2. Що таке особисте загасання?

  3. В яких одиницях вимірюється загасання?

  4. Що таке рівні сигналів?

  5. Як залежить загасання ліній від частоти?

  6. В якому випадку робоче загасання ліній дорівнює особистому?

  7. Які методи вимірів загасання сигналів в електричних колах?

Лабораторна робота №6

Особисті параметри чотириполюсника

1.Теоретичні відомості

Зручність у використанні хвильових параметрів при оцінці умов передачі електромагнітної енергії по лініях і необхідність розробки загальних методів розрахунків трактів, які містять кола як з зосередженими, так і з розподіленими параметрами, привели до розповсюдження характеристик, властивих колам з розподіленими параметрами, на кола з зосередженими параметрами. До особистих характеристичних параметрів чотириполюсника відносяться характеристичний опір Zх і стала передачі g.

Для визначення параметрів передачі або особистих параметрів чотириполюсника користуються режимами холостого ходу і короткого замикання. Після знаходження опору ZКЗ, ZХХ можна визначити Zх і thg за формулами:

; (1)

. (2)

Параметри передачі ZX і g можна зв’язати з третинними параметрами А, В, С, D, які визначенні відношенням [2]:

. (3)

Тоді

; (4)

. (5)

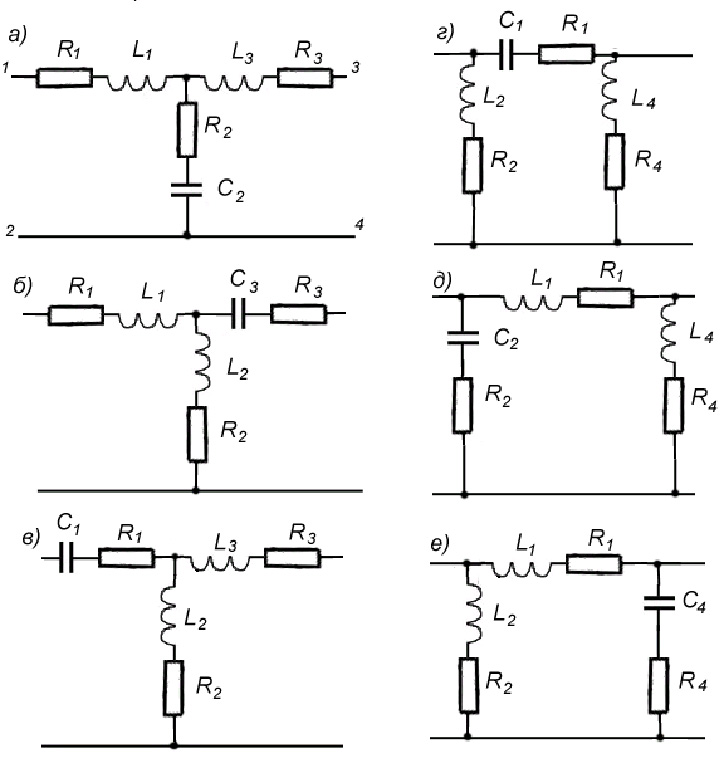

Вимірювальна установка збирається за схемою, яка приведена на рис. 1. Схеми, які потрібні для дослідження чотириполюсників, наведені на рис. 2.

Рис.1

Рис.2

Вхідні опори чотириполюсників у режимах х.х. і к.з. вимірюються мостом змінного струму.

Джерелом змінного струму для моста служить генератор приладу П321 (f = 1000 Гц).

В якості індикатора балансу моста використовується міліамперметр.

Параметри схеми вибираються за завданням викладача.

2.Порядок виконання роботи

  1. Ознайомитися з мостом.

  2. Зібрати вимірювальну установку і вивчити методику вимірів.

  3. Виміряти вхідний опір для схем чотириполюсника ZКЗ, ZХХ.

  4. Виконати розрахунки характеристичних параметрів для кожної із схем чотириполюсників і порівняти їх з розрахунковими параметрами.

3.Склад звіту

У звіті має бути:

а) схема вимірювальної установки;

б) дані вимірів і усі розрахунки.

4.Контрольні запитання

  1. Що таке характеристичний опір, його фізичний зміст?

  2. Що таке коефіцієнт передачі?

  3. Що таке затухання і фазовий коефіцієнт чотириполюсника?

  4. Як визначити власні параметри чотириполюсника?

  5. Які методи вимірювання вхідних опорів чотириполюсників?

  6. Яким параметрам лінії відповідають власні параметри чотириполюсника?

СПИСОК ЛІТЕРАТУРИ

  1. Каллер М. Я., Соболев Ю.В., Богданов А.Г. Теория линейных электрических цепей железнодорожной автоматики телемеханики и связи. Учебник для вузов ж.-д. –М.: Транспорт, 1987 – 335 с.

  2. Атабеков Г. И. Линейные электрические цепи. Учебник для ВУЗов. –М.: Энергия, 1978 – 592 с.

зміст

Загальні положення і вказівки 3

Апаратура, яка використовується при виконанні лабораторних робіт 4

Лабораторна робота №1

Визначення абсолютних напруг струму і потужності 8

Лабораторна робота №2

Дослідження частотних характеристик двоелементних двополюсників 13

Лабораторна робота №3

Дослідження частотних характеристик трьохелементних реактивних

двополюсників 17

Лабораторна робота №4

Визначення первинних і вторинних параметрів однорідної двопровідної

лінії 23

Лабораторна робота №5

Вимірювання робочого затухання чотириполюсника 28

Лабораторна робота №6

Особисті параметри чотириполюсника 33
