2.Вимірювальна установка

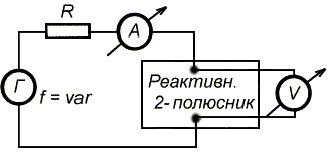

Схема вимірювальної установки приведена на рис. 3.

Рис.3

Опір R=100 Ом підключений для обмеження струму в схемі. Напруга і частота задаються за допомогою генератора вимірювального прибору П321. Вимірювання модуля опору реактивного двополюсника виконується непрямим методом за величинами напруги і струму. В якості реактивного двополюсника поперемінно вмикаються резонансний і антирезонансний контури.

Вимірювання частотних характеристик слід проводити в діапазоні частот від 0.3 до 15 кГц.

Параметри реактивних двополюсників вибирають за вказівкою викладача.

Без перевірки схему не вмикати!!!

3.Порядок виконання роботи

1. Зібрати схему вимірювання.

2. Підготовити за нижче наведеним взірцем таблицю. Послідуючі результати вимірів і розрахунків заносяться в таблицю.

3. Виконати виміри напруг на двополюснику і струмів, протікаючих у колі, в діапазоні частот від 0.3 до 15 кГц.

4. Розрахувати модулі опорів реактивних двополюсників для виміряних частот.

5. .За даними вимірів побудувати графіки частотних залежностей |Z| = F(f) для виміряних двополюсників. Відмітити на графіках резонансні і антирезонансні частоти.

6. Розрахувати за допомогою формул (1) і (3) резонансну і антирезонансну частоти і порівняти їх із експериментальними значеннями відповідних частот.

7. Розрахувати за допомогою формул (2) і (4) і побудувати для резонансного і антирезонансного контурів теоретичні залежності частотних характеристик Z(ω) і Y(ω) = 1/ Z(ω).

4.Склад звіту

У звіті необхідно представити:

а) схеми двополюсників і вимірювальної установки;

б) розрахункові формули;

в) дані вимірів і розрахунків;

г) графіки частотних залежностей.

№ пп.

f

Результати вимірів

Результати розрахунків

Резонансний контур

Антирезонансний контур

U

I

U

I

Z1

Y1

Z2

Y2

Гц

В

А

Ом

В

А

Ом

Ом

Ом

Ом

Ом

1

2

3

4

5

6

7

8

9

10

11

12

5.Контрольні запитання

1. Що таке резонанс напруг?

2. Що таке резонанс струмів?

3. Як визначаються резонансна і антирезонансна частоти?

4. Частотні характеристики опорів двоелементних реактивних двополюсників.

5. Частотні характеристики провідності двоелементних двополюсників.

6. Що таке взаємообернені реактивні двополюсники?

7. Що таке потенціально взаємообернені реактивні двополюсники?

8. Що таке еквівалентні реактивні двополюсники?
