Питання і завдання для самоконтролю
1.Укажіть призначення систем пуску автомобільних ДВЗ.
2.Які види систем пуску переважно застосовуються на автомобільних ДВЗ?
3.Що таке мінімальна температура і тривалість пуску?
8.8. Системи впуску і випуску
Системи впуску і випуску призначені для підведення свіжого заряду до циліндрів двигуна та для відведення від них відпрацювавших газів.
До системи впуску і випуску відносяться впускний колектор з пристроями очищення повітря на впуску у двигун і випускний колектор з глушником і пристроями для нейтралізації відпрацювавших газів.
У двигунів із зовнішнім сумішоутворенням система впуску виконує частково також і функції сумішоутворення.
Загальні вимоги до системи впуску та випуску: малий опір цих систем заряду, що необхідно для зменшення насосних втрат і збільшення наповнення циліндрів; мінімальні габаритні розміри та маса деталей, що їх складають.
Впускні та випускні системи автомобільних двигунів виготовляються переважно роздільними. Для рівномірного розподілення горючої суміші по циліндрам впускні трубопроводи виготовляють симетричними. У карбюраторних двигунах для поліпшення сумішоутворення суміш підігрівається при впуску відпрацьованими газами, для чого впускний та випускний трубопроводи відливаються окремо, а потім об'єднуються у спільну справу. Відповідно і отвори для впуску та випуску виконуються у головці двигуна з одного боку.
У дизелях та газових двигунах, у яких підігрів свіжого заряду при впуску зменшує наповнення, впускний та випускний трубопроводи завжди розділені.
У двигунах із газотурбінним наддувом до систем впуску відносяться також компресори та охолодники повітря, яке виходить із компресора, а до системи випуску - газові турбіни.
Повітряні фільтри очищають повітря від пилу. Пил, який потрапляє у двигун, значно прискорює і збільшує спрацьовування поверхонь тертя. Основна кількість пилу потрапляє у двигун із повітрям, у якому його вміст залежить від умов роботи автомобіля. Наприклад, кількість пилу, що потрапляє у двигун під час руху автомобіля по дорозі з твердим покриттям, складає 0,00025...0,001 г/м3, а під час руху по ґрунтовій дорозі - у межах 0,01...0,02 г/м3.

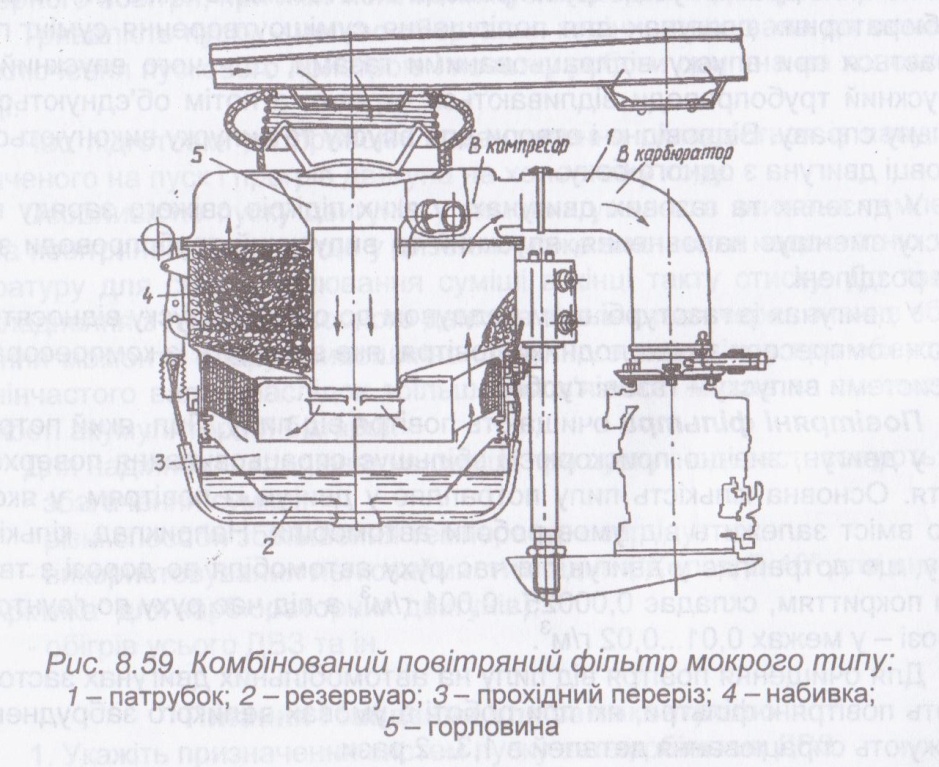

Для очищення повітря від пилу на автомобільних двигунах застосовують повітряні фільтри, які при роботі в умовах великого забруднення знижують спрацювання деталей в 1,3...2 рази.
Повітряні фільтри повинні забезпечувати якісне очищення повітря від пилу, мати малий гідравлічний опір, бути надійними і зручними в експлуатації, компактними та технологічними за конструкцією тощо.
За способами очистки повітря фільтри поділяються на інерційні, фільтруючі і комбіновані. Крім того, інерційні і фільтруючі фільтри можуть виконуватися із сухими фільтруючими елементами, якщо їх фільтруючі поверхні не змочуються маслом, і з мокрими, якщо змочуються. Комбіновані повітряні фільтри можуть бути сухого, мокрого і змішаного типу.
В інерційних повітряних фільтрах рух повітря організується з різкою зміною напряму. Завдяки тому, що густина часток пилу більша, ніж густина повітря, при зміненні напрямку руху більша частина пилу продовжує рух за початковою траєкторією і потрапляє у спеціальну ємкість або у масляну ванну.
У фільтруючих елементах частки пилу осідають або на змоченій поверхні, або на волокнах сухого типу.
У комбінованих фільтрах об'єднуються розглянуті вище обидва способи очищення повітря. Найчастіше сполучаються мокрий та інерційний фільтруючий елемент як перший ступінь фільтрації (рис. 8.59).
На двигунах, що працюють в умовах підвищеної запиленості, для першого ступеня застосовуються циклони і мультіциклони, які дозволяють ефективно затримувати великі частки пилу. Для автоматичного витягування пилу застосовуються ежектори, у яких використовується енергія відпрацьованих газів.
Опір повітряних фільтрів залежить від їх принципової схеми і для нових фільтрів при роботі з повним навантаженням складає 600...5500 Па.
Глушники зменшують шум під час випуску відпрацьованих газів. Частота звукових коливань, які сприймаються вухом людини, знаходиться в інтервалі від 16 до 16∙103 Гц. Найбільш важливими характеристиками звукових коливань є: тиск, інтенсивність звуку і рівні інтенсивності звуку та звукового тиску.
Джерела шуму можна умовно поділити на джерела шуму механічного та газодинамічного походження. Шум механічного походження виникає внаслідок незрівноваженості частин механізмів, вібрації деталей, окремих елементів та ін. Причинами шуму газодинамічного походження є збурення при рухові газового та рідинного середовищ у системах двигуна. Найбільш інтенсивні частини спектра шуму знаходяться в області низьких та середніх частот і кратні частоті обертання колінчастого вала та числу циліндрів.
Рівень шуму знижують капотуванням двигуна, використанням звукопоглинаючих перегородок, установкою глушників та за допомогою спеціальних конструктивних заходів, таких, як дезаксіально-кривошипно-шатунний механізм, зменшенням зазора між поршнем та циліндрами, збільшенням направляючої частини поршня, інше.

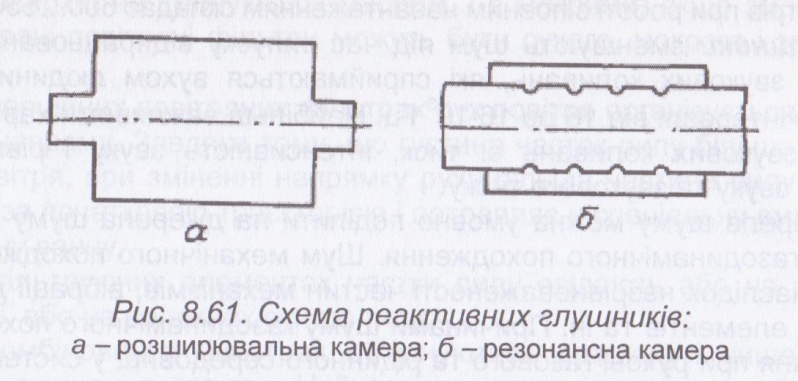

За принципом дії глушники розділяються на активні та реактивні. У активних звукова енергія перетворюється у теплову при проходженні хвилі через опір сітки, перфоровані листи та ін. (рис. 8.60). Реактивні глушники - це розширювальна або ряд резонансних камер (рис. 8.61). У цих глушниках зменшення амплітуди коливань відбувається внаслідок розширення потоку газу. Реактивні глушники ефективні відносно низькочастотних шумів, а активні - високочастотних. Звичайно на автомобілі об'єднують глушники обох типів.
Нейтралізатори відпрацьованих газів установлюються у випускному трубопроводі, детально вони були описані раніше. Турбокомпресор і охолодник повітря у системах наддуву також були описані раніше.
