Акумуляторні паливні системи
Виходячи із загальних вимог до систем впорскування дизелів, робимо висновок, що більш перспективними є акумуляторні паливні системи гідравлічні, малого об'єму з електронним керуванням вприском палива форсункою.

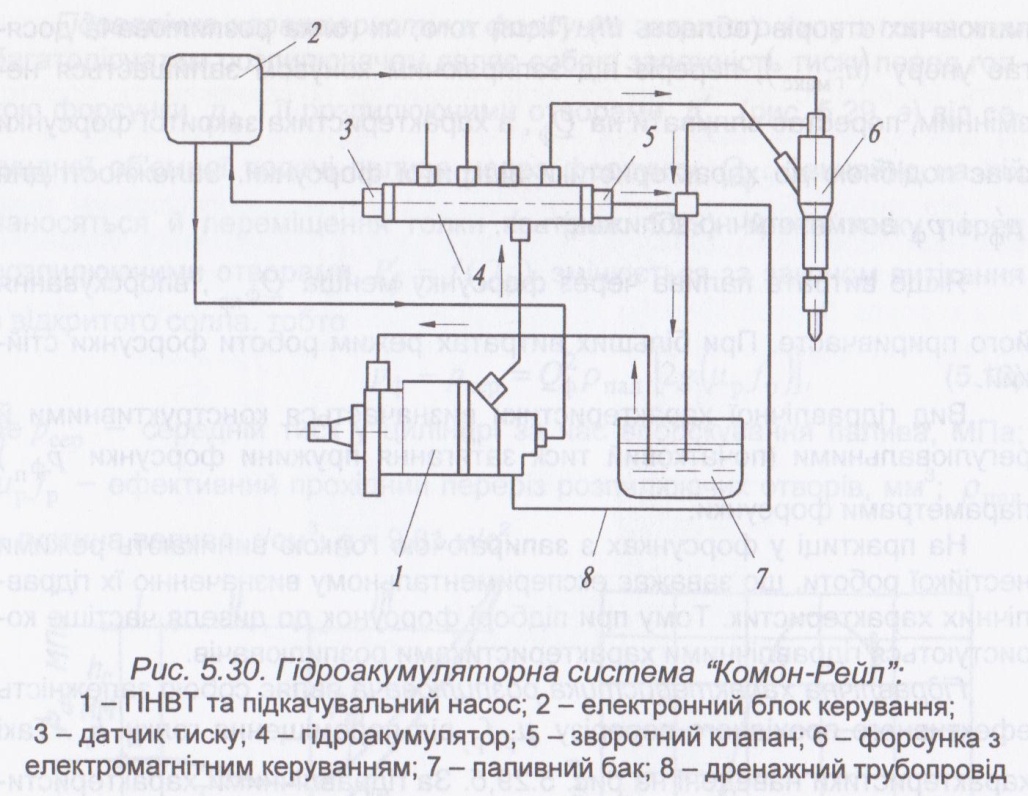

Така система "Комон-Рейл" була розроблена фірмами "Даймлер-Бенц", "Бош" і "Еласіс" для автотракторних двигунів (рис. 5.30).
ПНВТ безперервно нагнітає паливо в гідравлічний акумулятор 4 під тиском 135...165 МПа, з нього паливо підводиться до всіх форсунок з електронно-магнітним керуванням (рис. 5.31). Впорскування здійснюється при подачі електронного імпульсу від електронного блоку керування 2 до електромагніту відповідної форсунки. Циклова подача визначається тривалістю цього імпульсу. Для збільшення швидкої дії зусилля на голку передається через мультиплікатор.
Переваги системи "Комон-Рейл":
високий рівень Рвпр ;
відсутність дозуючого плунжера;
можливість широкої зміни Рвпр в залежності від режиму роботи;
можливість реалізації дво- або багатофазного впорскування. Інше рішення запропонував концерн "Сіменс", який запатентував

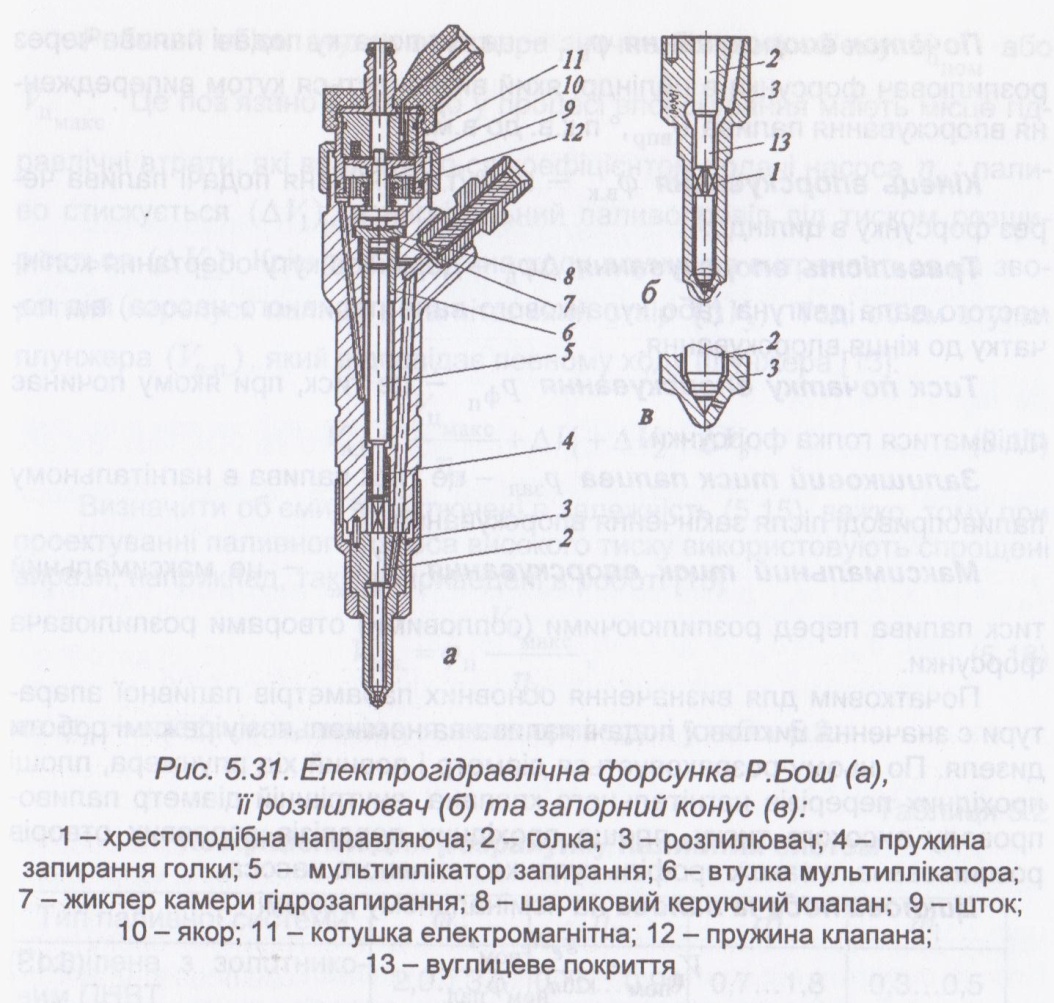

п'єзокерамічну форсунку, управляючим елементом якої є 280-ти шаровий пакет із тонких п'єзокварцевих пластин, що розширюються на 80 мкм всього за 0,1 мс і діють на голку розпилювача з зусиллям 6300 н.
5.3.4. Вибір основних конструктивних елементів систем живлення
Процес впорскування палива у дизелі значною мірою залежить від конструктивних параметрів паливної апаратури. Він характеризується такими показниками й параметрами.
Циклова подача палива — це кількість палива за об'ємом або масою, що вприскується за один цикл або подається через форсунку за один хід плунжера, відповідно Vп, см3/цикл, або gц , г/цикл.
Характеристика впорскування - дивись підрозд. 5.3.3.
Початок впорскування (φвп — це кут початку подачі палива через розпилювач форсунки в циліндр, який визначається кутом випередження впорскування палива ϴвпр,° п.к.в. до в.м.т.
Кінець впорскування φк.в — це кут закінчення подачі палива через форсунку в циліндр.
Тривалість впорскування ʌφв - дорівнює куту обертання колінчастого вала двигуна (або кулачкового вала паливного насоса) від початку до кінця впорскування.
Тиск початку впорскування рФп - це тиск, при якому починає підійматися голка форсунки.
Залишковий тиск палива рзал - це тиск палива в нагнітальному паливоприводі після закінчення впорскування.
Максимальний тиск впорскування р’Фмакс — це максимальний тиск палива перед
розпилюючими (сопловими) отворами розпилювача форсунки.
Початковим для визначення основних параметрів паливної апаратури є значення циклової подачі палива на номінальному режимі роботи дизеля. По ньому розраховується діаметр і повний хід плунжера, площі прохідних перерізів нагнітального клапана, внутрішній діаметр паливо-проводу високого тиску, площа прохідних перерізів соплових отворів розпилювача, а також профіль кулачка паливного насоса.
Циклова подача палива на номінальному режимі
де gе — питома витрата палива, г/(кВт- год); NЕном — номінальна потужність двигуна, кВт; nном — номінальна частота обертання колінчастого вала двигуна, хв.-1; τ — коефіцієнт тактності (τ = 4 або 2); i — кількість циліндрів.
Враховуючи можливість перевантаження дизеля, забезпечення надійного запуску, а
також можливість подальшого його форсування, у деяких роботах [5; 13] рекомендують використовувати для розрахунків VЦ м а к с (5.14)
Робочий об'єм втулки плунжера значно більший об'єму VЦ н о м , або VЦ м а к с . Це пов'язано з тим, що у процесі впорскування мають місце гідравлічні втрати, які враховуються коефіцієнтом подачі насоса ηн ; паливо стискується (ʌV1), а нагнітальний паливопровід під тиском розширюється (ʌV 2) • Крім того, частина ходу плунжера витрачається на зворотний перепуск палива в нагнітальний отвір (ʌV3). Тоді об'єм втулки плунжера
(ʌV в.п), який відповідає повному ходу плунжера [13]:
Визначити об'єми, які включені в залежність (5.15), важко, тому при проектуванні паливного насоса високого тиску використовують спрощені вирази, наприклад, такі, як приведені в роботі [13]
де φп — коефіцієнт, значення якого приведені у табл. 5.2.
Таблиця 5.2
