Глава 7. Противообледенительные системы самолёта
7.1. Общие сведения
В полете наружная поверхность ВС может покрываться льдом. При этом из-за изменения профиля поверхности меняется аэродинамика ВС, снижается подъёмная сила, ухудшается устойчивость и управляемость, возрастает расход топлива, уменьшается тяга двигателей. Из-за обледенения стекол ухудшается видимость, обледенение приемников полного и статического давления нарушает работу пилотажно-навигационного оборудования. Основными факторами, способствующими обледенению, является температура +5 °С и ниже в условиях облачности, снегопада, мороси, осадков.
Для борьбы с обледенением ВС служат бортовые противообледенительные системы (ПОС). Они предохраняют ВС от обледенения, т.е. удаляют лёд и
89
сигнализируют экипажу о начале обледенения, а на некоторых типах ВС и об интенсивности обледенения или о толщине покрытия планера льдом (на Ту-204).
По виду используемой энергии ПОС делят на электротермические, воздушно-тепловые, электроимпульсные.
Электротермические и воздушно-тепловые ПОС обогревают склонные к обледенению поверхности ВС. используя тепло, выделяемое либо электрообогревательными элементами, либо горячим воздухом, отбираемым от авиадвигателей (рис. 7.1)
Рис. 7.1. Схема размещения защищаемых участков самолета от обледенения:
1—лобовое стекло; 2—датчик обледенения самолета; 3—приемник полного давления; 4—датчик углов атаки; 5—носок крыла; 6 — предкрылок, 7 — носок воздухозаборника двигателя, 8—носок стабилизатора
В электроимпульсной ПОС удаление льда с обшивки ВС осуществляется упругими колебаниями обшивки, вызываемыми импульсным магнитным полем. Это поле создаётся импульсным током при разряде конденсатора на катушки индукторов, расположенных в наиболее подверженных обледенению местах ВС. Электромеханические средства обеспечивают механическую очистку остекления кабины пилотов с помощью обычных стеклоочистителей.
90
7.2. Система обогрева лопастей (винтов)
и обтекателей втулок винтов
Для примера рассмотрим работу этой системы на ВС АН-24 (26).
Лопасти и обтекатели втулок воздушных винтов обогреваются переменным током напряжения 115В частоты 400 Гц, питание к нагревательным элементам подается через кольцевые токосъемники ТС-6.
В комплект системы обогрева входят:
- нагревательные элементы;
- два сигнализатора обледенения двигателей СО-4А;
- панель управления обогревом ПУ-24АМ.
Управление системой обогрева и контроль за ее работой осуществляется с правой панели приборной доски пилотов, на которой установлены:
- переключатель с надписью «Винт» на три положения «Осн. сист -Выкл. – Авар. сист»: «Осн. сист» - соответствует режиму автоматического управления, «Авар. сист» - режиму принудительного включения;
- переключатель трехпозиционный нажимной «Лев. сист. - Выкл – Прав. сист.» -для контроля работоспособности системы;
- два оранжевых светосигнальных табло «Облед. лев. двиг» и «Облед. Прав. двиг» - для сигнализации обледенения двигателей;
- два светосигнализатора с зелеными светофильтрами «Винт лев. двиг» и «Винт прав. двиг» - для сигнализации включения обогрева левого и правого винта и обтекателей их втулок.

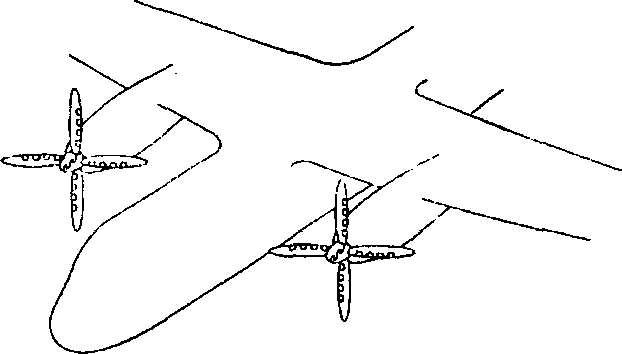

Ленточные нагревательные элементы расположены на передних кромках лопастей винтов, а нагревательные элементы втулок в лобовых частях их обтекателей (рис. 7.2).
Рис. 7.2. Система обогрева винтов и обтекателей втулок винтов
91
Изоляцией служит стеклоткань. Снаружи на стеклоткань наклеен защитный чехол из нержавеющей стали. Нагревательный элемент выполнен из нержавеющей стали, он представляет собой зигзагообразную ленту. Нагревательные элементы лопастей винтов включены последовательно, а с нагревательным элементом втулок они включены параллельно. Потребляемый ток нагревательными элементами одного винта и обтекателя его втулки 60-65 А. В цепи питания нагревательных элементов установлены предохранители типа IIB-80.
Сигнализаторы обледенения типа СО-4А предназначены для выдачи сигналов обледенения авиадвигателей и для запуска панели управления ПУ-24АМ. СО-4А, устанавливаются на лобовом картере с левой стороны авиадвигателей.
Панель управления ПУ-24АМ предназначена для выработки временной цикличной программы поочередного обогрева винтов и обтекателей их втулок.
При установке переключателя «Винт» в положение «Осн. сист» панель ПУ-24АМ вступит в работу автоматически по сигналу одного из сигнализаторов обледенения СО-4А.
При обледенении двигателя обледеневает носок сигнализатора СО-4А, и замыкаются его контакты, при этом;
- включаются желтые светосигнальные табло обледенения двигателя;
- происходит обогрев носка сигнализатора;
- подается сигнал на включение программного механизма в панель управления ПУ-24АМ. Обогрев лопастей обоих воздушных винтов и обтекателей их втулок происходит поочередно на время 24с с длительностью 144 с. Если сигнализатор СО-4А прекратит выдачу сигнала обледенения, панель ПУ-24АМ доработает временную программу в течение 2-5 мин и отключит питание нагревательных элементов. При установке переключателя «Винт» в положение «Авар. сист» принудительно в панели ПУ-24АМ включается программный механизм на цикл 48 с, обеспечивая поочередное включение обогрева лопастей винтов и обтекателей их втулок на время 24 с, независимо от состояния сигнализатора СО-4А до тех пор, пока переключатель «Винт» находится в положении «Авар. сист».
В противообледенительной системе применена блокировка, исключающая включение питания на нагревательные элементы лопасти винта и обтекателя втулки при неработающем двигателе. Эта блокировка связана с работой пневмоэлектрического выключателя «ВС-1 А» системы запуска авиадвигателя, который при частоте вращения ротора двигателя 39-42% снимает блокировку. Защита цепей управления и питания по постоянному току осуществляется автоматами защиты с надписью «Противообл. винтов и коков», которые установлены на щите АЗС.
92
Для примера рассмотрим работу противообледенительных систем на самолетах Ту-154Б2 (М).
