Міністерство освіти і науки України
Криворізький технічний університет
Кафедра геодезії
Методичні вказівки
до виконання лабораторних робіт “Дослідження оптичних теодолітів” з курсу “геодезичні прилади”
для
студентів II курсу
спеціальності
6.070900
“Геодезія”
денної
та
заочної форм
навчання
Кривий Ріг
2004 р.
Укладачі: кандидати техн. наук, доц.: В.Я. Тарапата, О.Б. Мазикіна
Відповідальний за випуск: завідувач кафедри, д-р техн. наук В.В. Перегудов
Рецензент: ст. викл. С.М. Брусник
Методичні вказівки до виконання лабораторних робіт “Дослідження оптичних теодолітів” з курсу “геодезичні прилади” для студентів II курсу спеціальності 6.070900 “Геодезія” денної та заочної форм навчання містять методику виконання досліджень оптичних теодолітів та сприяють кращому засвоєнню теоретичного матеріалу. Вказівки складені згідно з навчальною програмою дисципліни та мають на меті навчити студентів працювати з оптичними теодолітами та самостійно виконувати їх дослідження.
Розглянуто Схвалено на засіданні на методичній раді кафедри геодезії гірничого факультету
Протокол № 8 Протокол № 5 від 23. 01. 2004 р. від 30. 01. 2004 р.
Дослідження теодолітів поділяються на повні і неповні. Повні дослідження виконуються в спеціальних умовах (перед випуском теодоліта із заводу, після капітального ремонту) і при його експлуатації - не рідше за один раз у два роки.
Згідно державних стандартів дослідження поділяються на державні контрольні, приймально-здавальні, періодичні і контрольні. Одержані результати досліджень вносять в паспорт приладу. Слід зазначити, що перевірочної схеми для теодолітів не існує, обов'язковість виконання того або іншого виду перевірки залежить від типу теодоліта, умов його застосування, а також від стадії життєвого циклу приладу (розробка, серійне виробництво, ремонт або експлуатація).
Неповні дослідження виконуються перед польовими роботами і вони включають:
1. Дослідження систематичних помилок оптичного мікрометра і визначення помилок поєднання штрихів лімба;
2. Дослідження рена оптичного мікрометра;
3. Дослідження ексцентриситету алідади горизонтального кола;
4. Дослідження ексцентриситету горизонтального кола.
В кінці кожної виконаної лабораторної роботи повинні бути зроблені висновки за результатами досліджень. Мета робіт – набути навичок і умінь в дослідженні приладів, які будуть необхідні студентам при проведенні топографо-геодезичних робіт.
Визначення середньої квадратичної помилки поєднання зображень штрихів лімба

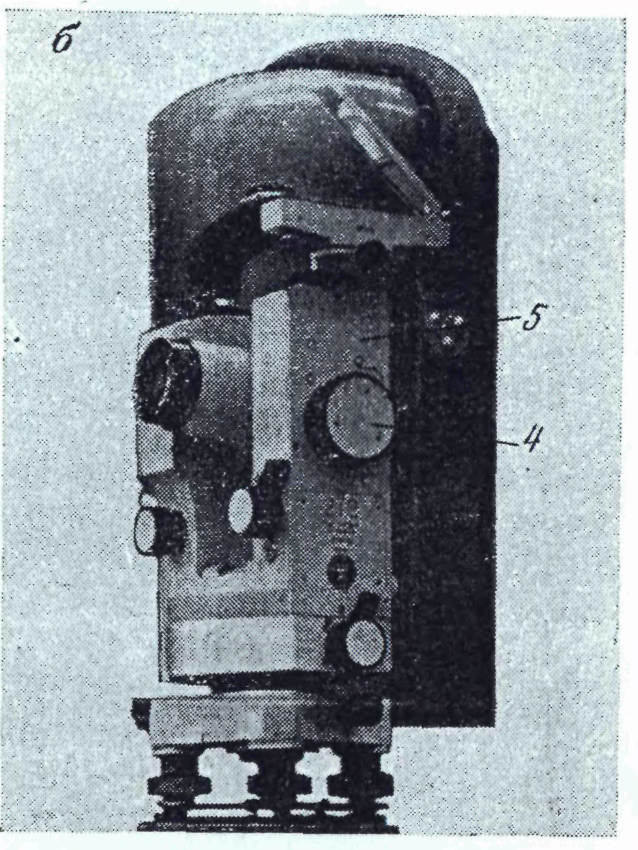

Прилади, устаткування і обладнання: Теодоліт 2Т2, оптичні схеми теодолітів, стенд-теодоліт Т2 в розібраному вигляді.
Література: [1], стор. 200.
При установці горизонтального лімба через 15 проводять по два поєднання зображень штрихів і при кожному поєднанні беруть відліки по шкалі мікрометра. Суміщаючи кінці штрихів верхнього і нижнього зображень рекомендується обертати головку мікрометра по ходу годинникової стрілки.
Для вертикального кола дослідження рекомендується виконувати в секторі від 60 до 120 через кожні 5. Середня квадратична помилка одного поєднання у теодоліта 2Т2 не повинен перевищувати 0,5″ для горизонтального кола і 0,6″ - для вертикального кола.
Середня квадратична помилка одного поєднання штрихів горизонтального або вертикального кола визначається за формулою:
; (1)
де d – різниця відліків при двох поєднаннях штрихів кола; n – число установок.
результати
спостережень вважаються грубими, якщо
,
тобто більше ніж 2.
У тому
разі, коли
,
в різницях d
спостерігається систематичний вплив,
тому обчислення проводяться за формулою:
, (2)
де
.
Величину
обчислюють за формулою (2) тільки у тому
випадку, якщо не буде виконуватися умова
.
Результати вимірювань записують у табл. 1.
Таблиця 1 – Визначення середньої квадратичної помилки поєднання штрихів горизонтального кола теодоліта 2Т2.
Спостерігач: Мордовіна І. Дата:10.03.2004 р.
Установки алідади |
Відліки по мікрометру |
d=1-2 |
Установки алідади |
Відліки по мікрометру |
d=1-2 |
||
1 поєдн. |
2 поєдн. |
1 поєдн. |
2 поєдн. |
||||
0 |
10,7 |
11,0 |
-0,3 |
180 |
50,3 |
50,4 |
-0,1 |
15 |
10,6 |
10,7 |
-0,1 |
195 |
23,8 |
23,7 |
+0,1 |
30 |
11,8 |
11,7 |
+0,1 |
210 |
31,6 |
31,8 |
-0,2 |
45 |
8,5 |
8,5 |
0,0 |
225 |
21,7 |
21,4 |
+0,3 |
60 |
13,7 |
13,9 |
-0,2 |
240 |
37,9 |
37,7 |
+0,2 |
75 |
7,5 |
7,6 |
-0,1 |
255 |
43,9 |
43,7 |
+0,2 |
90 |
21,3 |
21,1 |
+0,2 |
270 |
46,5 |
46,3 |
+0,2 |
105 |
24,9 |
25,2 |
-0,3 |
285 |
41,9 |
41,9 |
0,0 |
120 |
37,2 |
37,1 |
+0,1 |
300 |
29,7 |
29,8 |
-0,1 |
135 |
44.2 |
44,1 |
+0,1 |
315 |
29,6 |
29,7 |
-0,1 |
150 |
45,3 |
45,5 |
-0,2 |
330 |
22,4 |
22,6 |
-0,2 |
165 |
10,6 |
10,7 |
-0,1 |
345 |
16,7 |
16,5 |
+0,2 |
Середня квадратична помилка одного поєднання:
.
