Показатели деятельности

Ежегодно ОАО «РЖД» перевозит свыше 1,3 млрд пассажиров и 1,3 млрд тонн грузов. В 2005 пассажирооборот вырос на 3,8 % до 118,9 млрд пасс./км, грузооборот вырос на 3,1 % до 1,85 трлн т/км.

В 2006 по российским железным дорогам было перевезено 1352,8 млн. пассажиров, что на 33,9 млн человек или 2,5 % больше, чем в 2005. В том числе перевезено:

• в поездах дальнего следования 135,3 млн человек;

• в электропоездах пригородного сообщения 1217,5 млн человек.

Общая численность персонала ОАО «РЖД» — 1300 тыс. человек. Выручка от основной деятельности за 2005 по РСБУ составила 748 млрд руб. (рост на 13,5 % по сравнению с 2004), чистая прибыль — 9,7 млрд руб. (рост на 11,4 %). По МСФО выручка компании в 2005 составила 749 млрд руб. (в том числе 584,7 млрд руб. — от грузовых перевозок), чистая прибыль — 114 млрд руб.

Коэффициент износа зданий и сооружений на железной дороге в 2005 году составлял 70 %, пассажирских вагонов — 65,5 %. В 2006—2007 годах должно быть списано по сроку службы 10 % вагонного парка, средний возраст вагонов превысил 18 лет; 70 % парка не оборудовано системами кондиционирования воздуха. Объем закупаемых вагонов снизился с 1615 единиц в 1992 году до 183 в 1998. В 2006 планируется закупить 731 вагон, однако этого явно недостаточно. Дефицит инвестиционных ресурсов в пассажирском комплексе, по оценкам РЖД, составляет не менее 60 млрд рублей в год.

Раздел 3. Габариты

Для нормального обеспечения перевозок на железнодорожном транспорте, кроме подвижного состава и пути, имеются многочисленные сооружения и устройства, которые расположены вдоль пути и над ним.



К ним относятся пассажирские платформы, здания, опоры контактной сети, сигнальные и путевые знаки, приводы электрической централизации стрелок, путепроводы, мосты, провода связи и энергоснабжения. Расстояния от этих сооружений и устройств до пути принимаются с учетом размеров обращающегося подвижного состава и условий его движения. Для обеспечения безопасности движения поездов требуется, чтобы локомотивы и вагоны, а также грузы на открытом подвижном составе могли свободно проходить не только мимо устройств и сооружений, но и мимо следующего по соседним путям подвижного состава, не задевая их. Эти требования обеспечиваются соблюдением установленных Государственным стандартом габаритов приближения строений и габаритов подвижного состава.



Габаритом приближения строений называется предельное поперечное, перпендикулярное оси пути, очертание, внутрь которого не должны заходить никакие части сооружений и устройств, а также лежащие около пути материалы и оборудование, за исключением тех устройств, которые непосредственно взаимодействуют с подвижным составом: вагонные   замедлители, контактный провод.



Габаритом подвижного состава называются предельные, поперечные, перпендикулярные оси пути, очертания, в которых, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном участке пути.



Государственным стандартом (ГОСТ 9238-83) установлены габариты приближения строений двух видов: С и Сп.

 Габарит С распространяется на пути, сооружения и устройства общей сети железных дорог и на подъездные пути от станции примыкания до территории промышленных предприятий.



Габарит Сп распространяется на пути, сооружения и устройства, находящиеся на территориях промышленных, транспортных предприятий, а также промышленных железнодорожных станций. Габарит Сп отличается от габарита С меньшими вертикальными размерами. Горизонтальные размеры, хоть и остаются такими же, как в габарите С, но по усмотрению министерств и ведомств, которым принадлежат подъездные пути, могут быть уменьшены до 2750 мм на перегонах и до 2450 мм на станциях. Это делается, как правило, в особо трудных условиях, в которых сооружается подъездной путь, для уменьшения стоимости строительства.



Размеры габаритов приближения строений отсчитываются: горизонтальные - от оси пути; вертикальные — от уровня верха головки рельса (в кривых от внутреннего рельса).

 В соответствии с ГОСТ 9238-83 принято расстояние от оси пути до строящихся сооружений, опор контактной сети и сигналов 3100 мм. Это позволяет при производстве путевых работ применять тяжелые путевые машины, например, струги и снегоочистители с выносным в сторону крылом. Опоры контактной сети, удаленные на это расстояние, не должны попадать в кюветы выемок.

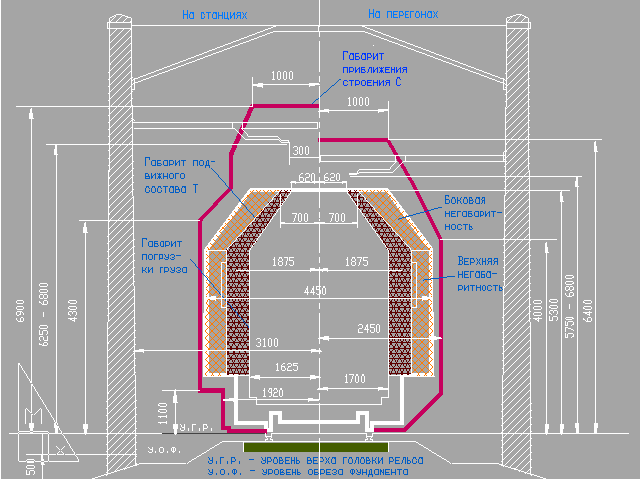

Рис. 3.1 Габариты

Вдоль пути под землей приходится прокладывать кабели при устройстве автоблокировки, устанавливать фундаменты различных сооружений и устройств. Нормы габарита С предусматривают, чтобы эти коммуникации устраивались на глубине не менее 1 м от уровня головки рельсов и на расстоянии 2,9 м от оси пути.



Для всех сооружений и устройств нижнее очертание габаритов С и Сп находится выше уровня головок рельсов на 50 мм внутри колеи и на уровне головок рельсов снаружи колеи. Размеры а1 = 670 мм, а2 = 760 мм определяют ширину желоба в пределах настила на переездах при ширине колеи 1520 мм.



Габариты С и Сп применяют при строительстве новых железных дорог, сооружений и устройств, при сооружении вторых путей, при электрификации железных дорог и реконструкции сооружений.



Для ранее построенных сооружений и устройств (до 1983 г.), не отвечающих требованиям габаритов С и Сп, вплоть до их переустройства сохраняются существующие габаритные размеры.



ГОСТ 9238—83 устанавливает габариты для линий со скоростями движения поездов до 160 км/ч. Для линий и участков железных дорог со скоростями движения поездов свыше 160 км/ч габаритные нормы устанавливаются дополнительными указаниями.



Габарит подвижного состава Государственным стандартом разделен на три группы.



Первая группа — габарит Т распространяется на подвижной состав, допущенный к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий, сооружения и устройства на которых отвечают требованиям габаритов С и Сп.



Вторая группа — габарит 1-Т распространяется на подвижной состав, допущенный к обращению по всем путям общей сети железных дорог, подъездным путям и путям промышленных предприятий.



 Третья группа — габариты 1-ВМ (0-Т), 0-ВМ (01-Т), 02-ВМ (02-Т), 03-ВМ (03-Т) распространяются на подвижной состав, допущенный к обращению по всей сети железных дорог колеи 1520 (1524) мм и по железным дорогам стран дальнего зарубежья, имеющим колею 1435 мм. В скобках указаны обозначения габаритов, применявшихся до введения настоящего стандарта.

Основные размеры габаритов приведены в табл. 3.2.

Таблица 3.2

Габариты подвижного состава

Габариты подвижного состава	Область применения	Высота, мм	Ширина, мм
1	2	3	4
Т	Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства которых отвечают требованиям габарита С и Сп	5300	3400
Тц	Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий	5200	3750
Тпр	То же для полувагонов	5300	3550
1-Т	Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий.	5300	3400
1-ВМ (0-Т)	Сеть железных дорог колеи 1435 мм, используемая для международных сообщений	4700	3400
0-ВМ (01-Т)	Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм	4650	3250
02-ВМ (02-Т)	То же	4650	3150
03-ВМ (03-Т)	Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран	4280	3150

Пространство между габаритом приближения строений и габаритом подвижного состава, а также между габаритами смежных составов необходимо для компенсации возможных смещений подвижного состава, которые вызываются отклонениями в положении отдельных элементов пути и колесных пар подвижного состава, допускаемыми нормами их содержания (например, износ рельсов, отклонения рельсовых нитей по уровню), колебаниями и боковыми наклонами подвижного состава на рессорах. Государственный стандарт устанавливает также габаритные размеры для следующих элементов: нижней части габаритов приближения строений С и Сп (для двойных перекрестных переводов, горочных вагонных замедлителей), их верхней части (минимальные допускаемые зазоры между сооружениями, устройствами и контактным проводом, токоприемником и подвижным составом), а также нижней части всех габаритов подвижного состава.

Габарит приближения строения периодически проверяют. Сплошная проверка в тоннелях производится ежегодно, а по главным путям — не реже одного раза в пять лет. Проверка осуществляется пропуском специальной деревянной габаритной рамы, установленной на платформе или кузове вагона. Конструкция рамы имеет отгибающиеся части, которые при соприкосновении с сооружением указывают на нарушение габаритных размеров. Свободный проход рамы мимо сооружений и устройств означает, что габарит С соблюдается.



Расстояния между осями путей. По смежным главным и станционным путям проходит различный подвижной состав. Следовательно, расстояния между этими путями и от путей до сооружений и устройств, располагающихся в междупутьях, должны быть такими, чтобы исключалось соприкосновение друг с другом локомотивов, путевых машин, проходящих одновременно по смежным путям, а также подвижного состава с сооружениями и устройствами. Расстояние в прямых участках на перегонах между осями путей двухпутных линий должно быть не менее 4100 мм. Оно обеспечивает только безопасность скрещения подвижного состава. Расстояние между осями второго и третьего путей на перегонах трех- и четырехпутных линий должно быть не менее 5000 мм, что позволяет при следовании поездов по этим путям оставлять на междупутье инвентарь и инструмент при ремонте пути, а также устанавливать необходимые сигналы.



На станциях большое количество железнодорожников различных профессий занимается подготовкой подвижного состава в рейс, обслуживанием пути, средств связи, энергоснабжения и т.д. Поэтому расстояние между осями путей на станциях увеличено: между осями главных, приемоотправочных и сортировочных путей на прямых участках эксплуатируемых линий должно быть не менее 4800 мм; на путях второстепенных и грузовых дворов — 4500 мм. При перегрузке грузов из вагона в вагон может быть допущено междупутье, равное 3600 мм, исходя из условий организации работы.



При новом строительстве или реконструкции станций, разъездов и обгонных пунктов расстояния между осями путей принимают в соответствии с табл. 3.3.

Таблица 3.3

Расстояние между осями смежных путей на станциях

Наименование путей	Расстояние между осями смежных путей, мм
	Нормальное	Минимальное
Главные пути	5300	4800
Главные и смежные с ними: На одно- и двухпутных линиях при скорости движения до 120 км/ч	5300	5300
На двухпутных линиях при скорости более 120 км/ч	6500	6500
Приемоотправочные и сортировочные пути	5300	4800
Второстепенные станционные пути	4800	4500
Пути парков приема, отправления, где предусматривается безотцепочный ремонт вагонов	Через один путь 5600 и 5300	Через один путь 5600 и 5300

Нормируются также расстояния от оси пути и от верха головки рельса до сооружений и устройств, мм.

Расстояние от оси крайнего пути до путевых и сигнальных знаков:

в выемках, кроме скальных, и на выходах из них	5700
в остальных местах	3100
до знаков, не превышающих уровня головки рельса	2180

Расстояние от крайнего пути до:

опор контактной сети на перегонах и станциях	3100
в сильно заносимых выемках и на выходах из них	5700
в особо трудных условиях на перегонах	2750
в особо трудных условиях на станциях	2450

Расстояние до проводов контактной сети:

от верха головки рельса на перегонах и станциях (максимальное)	6800
от верха головки рельса на перегонах (минимальное)	5750
от верха головки рельса на станциях (минимальное)	6250

Расстояние от верха головки рельса до высоковольтных проводов

при пересечении путей (минимальное)

7500



Расстояние от земли до высоковольтных проводов:



на перегонах (минимальное)	6000
то же на станциях и в населенных пунктах	7000
