8 Расчет бурового насоса унб 600
В результате расчетов необходимо:
- определить потери давления в бурильных трубах при бурении;
- для заданных параметров бурения назначить диаметр цилиндровой втулки;
- для каждого участка бурения определить максимальное давление, развиваемое насосом и соотнести значения давлений с потерями давления на данных участках;
- определить усилия и напряжения, действующие на шток поршня;
- определить коэффициент запаса прочности штока
Пример 9
Расчетная схема

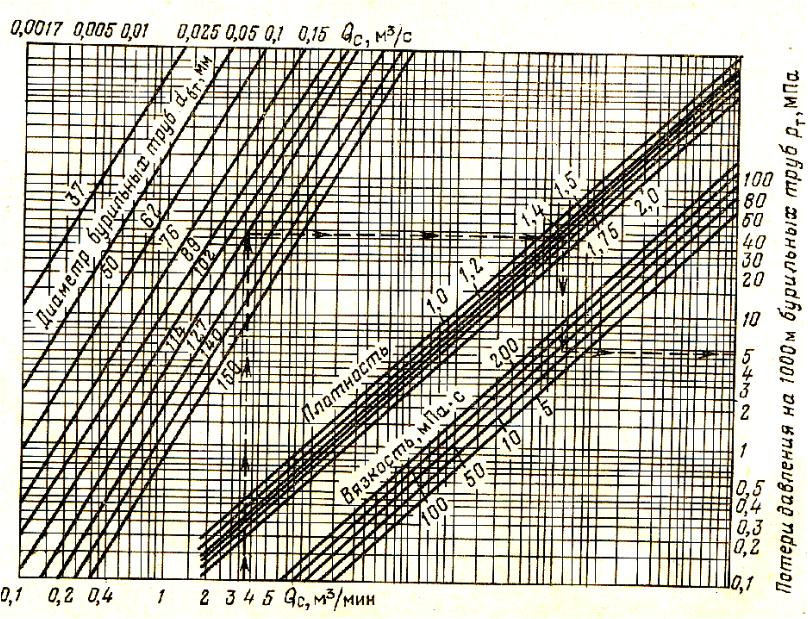

Рисунок – Номограмма для определения потерь давления в трубах на 1000 метров
Диаметры поршней, внутренние и наружные диаметры цилиндровых втулок должны соответствовать значениям ряда: 60; 70; 80; 90; 100; 110; 120; 125; 130; 140; 150; 160; 170; 180; 190; 200; 210; 220; 230; 240; 250; 260; 270; 280.
Исходные данные |
Номер варианта |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Глубина скважины, м |
3100 |
3200 |
3300 |
3150 |
3250 |
3350 |
3400 |
3450 |
3500 |
3550 |
Глубина бурения под кондуктор, м |
400 |
410 |
420 |
430 |
440 |
450 |
500 |
550 |
600 |
650 |
Диаметр скважины при бурении под кондуктор, м |
0,324 |
0,350 |
0,380 |
0,335 |
0,340 |
0,351 |
0,360 |
0,365 |
0,377 |
0,380 |
Диаметр долота при бурении под кондуктор, м |
0,3111 |
0,3155 |
0,3174 |
0,3195 |
0,320 |
0,3492 |
0,3509 |
0,365 |
0,3746 |
0,3755 |
Глубина бурения под промежуточную колонну, м |
2000 |
2010 |
2050 |
2100 |
2150 |
2300 |
2450 |
2465 |
2555 |
2600 |
Диаметр скважины при бурении под промежуточную колонну, м |
0,245 |
0,247 |
0,248 |
0,250 |
0,255 |
0,260 |
0,265 |
0,267 |
0,271 |
0,280 |
Диаметр долота при бурении под промежуточную колонну, м |
0,295 |
0,297 |
0,298 |
0,30 |
0,305 |
0,310 |
0,315 |
0,317 |
0,321 |
0,330 |
Диаметр долота при бурении открытого ствола, м |
0,215 |
0,217 |
0,218 |
0,220 |
0,225 |
0,230 |
0,235 |
0,237 |
0,241 |
0,250 |
Исходные данные |
Номер варианта |
|||||||||
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Глубина скважины, м |
3600 |
3700 |
3800 |
3900 |
3650 |
3750 |
3850 |
3900 |
3950 |
4000 |
Глубина бурения под кондуктор, м |
700 |
750 |
670 |
680 |
710 |
715 |
720 |
730 |
725 |
735 |
Диаметр скважины при бурении под кондуктор, м |
0,382 |
0,385 |
0,395 |
0,407 |
0,426 |
0,450 |
0,465 |
0,472 |
0,486 |
0,508 |
Диаметр долота при бурении под кондуктор, м |
0,3824 |
0,385 |
0,390 |
0,3937 |
0,490 |
0,490 |
0,490 |
0,490 |
0,508 |
0,508 |
Глубина бурения под промежуточную колонну, м |
2610 |
2685 |
2850 |
2900 |
2640 |
2700 |
2800 |
2940 |
2960 |
3020 |
Диаметр скважины при бурении под промежуточную колонну, м |
0,285 |
0,290 |
0,295 |
0,300 |
0,305 |
0,310 |
0,320 |
0,325 |
0,350 |
0,400 |
Диаметр долота при бурении под промежуточную колонну, м |
0,335 |
0,340 |
0,345 |
0,350 |
0,355 |
0,360 |
0,370 |
0,375 |
0,400 |
0,450 |
Диаметр долота при бурении открытого ствола, м |
0,255 |
0,260 |
0,265 |
0,270 |
0,275 |
0,280 |
0,290 |
0,295 |
0,320 |
0,370 |
