2.2. Физические барьеры периметров
Для инженерного блокирования периметров используются физические преграды в виде ограждений, рвов, наружных стен зданий и т.д. Для организации проездов и проходов устанавливаются управляемые преграды – ворота, калитки, транспортные шлюзы, контрольно-пропускные пункты (КПП).
Наиболее распространенным средством охраны периметра является ограждение. Ограждения выполняют несколько функций одновременно:
физической преграды;
архитектурного элемента объекта;
психологического воздействия (предупредительная функция).
Ограждения могут быть сплошными и прозрачными. Прозрачными ограждения могут быть в силу архитектурно-декоративных требований или специальных требований (обеспечение наблюдения силам охраны).
Смысл психологического воздействия заключается в том, что при подготовке акции злоумышленники, оценив вид преграды, могут отказаться от вторжения в данном направлении. Кроме того, физические преграды препятствуют передвижению животных и случайных лиц на объекте и в зоне действия ТСО.
Ограждения бывают стационарными, временными, быстро разворачиваемыми.
Преодоление ограждения может быть осуществлено:
по верху (перелаз);
по низу (подкоп);
через ограждение (пролом, разборка части ограждения, разрезание прутков или проволоки).
Преодоление ограждения может осуществляться как за счет только физической натренированности, так и с помощью специальных или подручных средств (лестниц, инструмента для резки металла, лопат и т.д.).
Для создания дополнительных препятствий на пути нарушителя используется усиление ограждений. Усиление может осуществляться как по верху ограждений, так и по низу.
Ограждения высотой 1,5 – 1,8 м сравнительно легко преодолимы только за счет физической натренированности нарушителя. Такие ограждения выполняют в основном предупредительные и архитектурные функции и препятствуют проникновению на объект крупных животных и случайных организованных нарушителей. Значительно снижая уровень ложных и случайных тревог такие ограждения способствуют нормальному функционированию ТСО, которые могут быть установлены по периметру.
Ограждения высотой 2,5 м и более становятся труднопреодолимыми даже для тренированных, но не оснащенных специальными приспособлениями нарушителей. Для простых объектов считается достаточной установка таких ограждений без применения ТСО и средств усиления. Однако при наличии приспособлений у нарушителей они могут быть преодолены в сравнительно короткий промежуток времени (12 – 30 с). Поэтому на важных объектах такие ограждения или периметр рекомендуется оснащать ТСО.
Существует несколько вариантов исполнения ограждений по периметру:
однокомпонентное (рис.2.1, а);
двухкомпонентное (рис.2.1, б);
трехкомпонентное (рис.2.1, в).
В однокомпонентном исполнении содержится только основное ограждение. Вдоль ограждения со стороны объекта, если необходимо, может организовываться контролируемая зона (L2)для ведения наблюдения или установки ТСО. Из контролируемой зоны удаляются деревья и высокая трава. Обычно однокомпонентный вариант используется на простых объектах, когда не применяется ТСО или там, где с внутренней стороны объекта не ожидается приближение к ограде случайных лиц и животных, которые могут вызывать нежелательное срабатывание ТСО, установленное на ограде.
В двухкомпонентном исполнении устанавливается основное и дополнительное ограждение. Основное ограждение защищает от внешних угроз и должно сдерживать силовой натиск нарушителей.
Дополнительное ограждение выполняет в основном предупредительные функции и препятствует проникновению в контролируемую зону неорганизованных нарушителей из числа сотрудников объекта. Дополнительное ограждение, как правило, делается прозрачным. Между ограждениями организуется контролируемая зона (L2)для наблюдения силами охраны и установки ТСО. При необходимости в контролируемой зоне устраивается контрольно– следовая полоса (КСП) – это полоса взрыхленной и боронованной земли для регистрации следов нарушителей. Обычно ширина КСП не менее 3 м, лишь на отдельных участках допускается сужение до 1,5 м. Расстояние между ограждениями (L2) определяется рядом факторов, в том числе условиями надежной работы ТСО и систем видеонаблюдения.

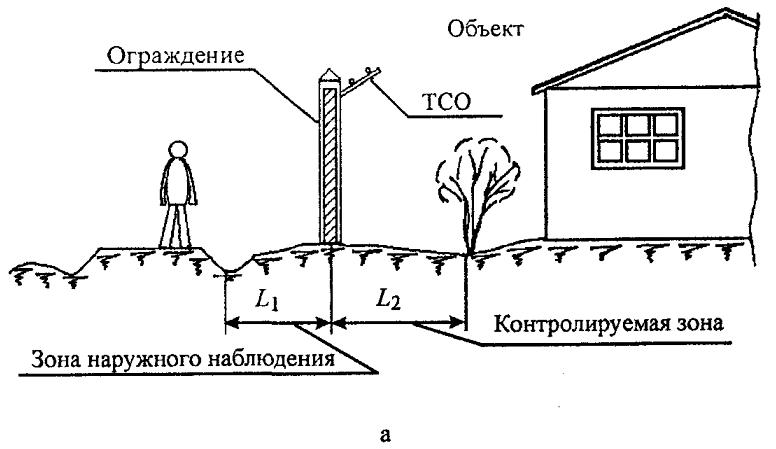

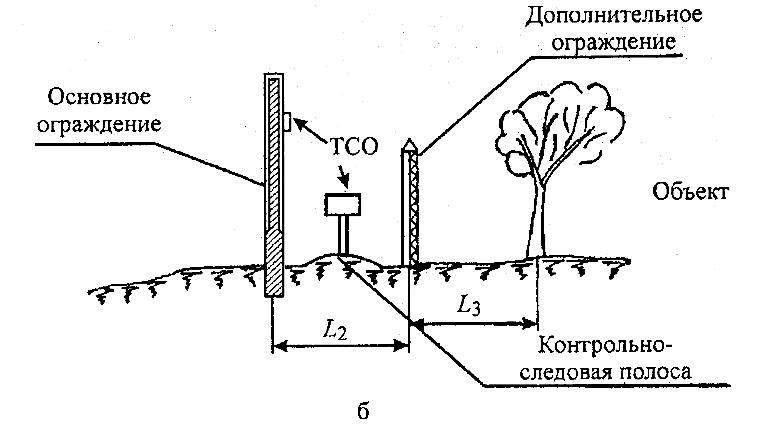

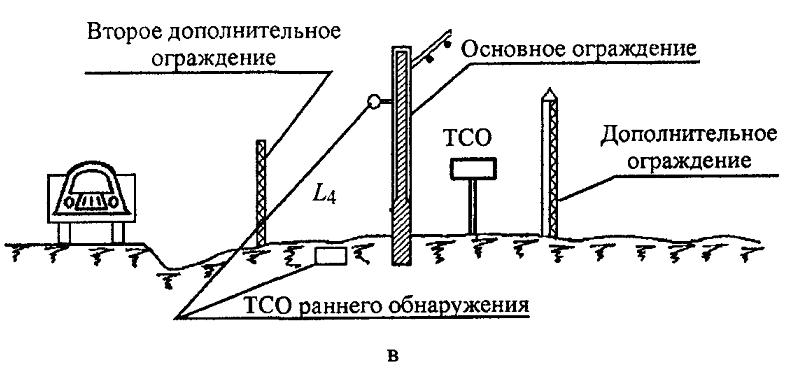

Рис.2.1. Варианты ограждений:
а – однокомпонентное ограждение; б – двухкомпонентное ограждение; в – трехкомпонентное ограждение
Существуют также нормативные требования по расположению деревьев, кустарников и дорог относительно ограждений (L2 и L3)с внешней и внутренней сторон.
Трехкомпонентное исполнение используется для охраны важных и особо важных объектов, когда перед объектом существует нейтральная территория, которая создается по требованиям экологии, взрыво- и пожаробезопасности вокруг объектов. Эту зону можно использовать для видеонаблюдения и установки ТСО раннего обнаружения.
По конструктивному оформлению и используемым материалам ограждения подразделяются на следующие виды:
деревянные;
кирпичные;
железобетонные или бетонные;
металлические (литые, кованые или сварные);
сетчатые;
проволочные;
растительные (живая изгородь).
Очевидно, что контур инженерной укрепленности периметра невозможно выполнить равнозащищенным. По периметру объекта могут образовываться участки, где нарушителю преодолеть рубеж будет легче, а устанавливать средства охраны сложнее, чем обычно.
К зонам повышенного риска на периметре можно отнести:
транспортные шлюзы, калитки, ворота;
места ввода и вывода на объект инженерных коммуникаций;
стыки зданий и сооружений с ограждением;
сложнопрофильные участки ограждений, крутые изгибы, пересечение периметра ручьями и другими водоемами;
участки с плохим обзором.
Естественными постоянными физическими барьерами зданий и помещений являются стены, пол, потолок. Управляемыми физическими барьерами зданий и помещений являются двери, проходные шлюзы, турникеты. Окна в зависимости от исполнения могут относиться как к постоянным, так и к управляемым преградам. В административных и финансовых учреждениях преградами также являются прилавки, барьеры, стойки.
Прочностные характеристики преград определяются конструктивным исполнением строительных конструкций и используемыми материалами. Стены подразделяются на две категории: капитальные и перегородки. Капитальные стены являются несущими конструкциями, они обладают большой толщиной и прочностью, поэтому, как правило, пролом таких стен осуществить очень сложно. Перегородки выполняются из менее прочных строительных материалов, толщина их небольшая и пролом осуществить значительно легче. Поэтому в помещениях, где хранятся значительные ценности или важная информация, перегородки рекомендуется оснащать ТСО. Хорошими прочностными качествами обладают бетонные и железобетонные перекрытия. Деревянные перекрытия, пол, потолок могут быть разобраны или в них можно сделать проломы. Для повышения стойкости к силовому воздействию на важных и особо важных объектах рекомендуют применять или дополнительные средства инженерной укрепленности, или ТСО.
Окна, стеклянные барьеры и двери относятся к зонам повышенного риска. Прочность обычного оконного стекла от 3 до 8 мм очень низкая, остекление может быть разрушено нарушителем даже без специальных приспособлений. Деревянные каркасные двери, в которых используется фанера или древесно-волокнистая плита, также имеют малую механическую прочность.
Для усиления степени инженерного блокирования зданий и помещений используют дополнительные средства инженерной защиты (СИЗ). К ним относятся:
металлические решетки на окнах, двери и коммуникационные каналы;
остекление повышенной прочности;
специальные упрочненные двери и дверные коробки;
дверные шлюзы (последовательно две двери с упроченным переходом между ними);
барьеры и прилавки повышенной стойкости (в местах обслуживания посетителей);
средства ограничения доступа, специальные хранилища, сейфы, шкафы.
Упрочненные двери также подразделяются на несколько категорий:
деревянные дощатые сплошные, собранные в шпунт;
деревянные, обитые металлом;
металлические (однослойные или многослойные);
металлические бронированные.
К зонам повышенного риска в зданиях и помещениях относятся каналы инженерных коммуникаций, вентиляционные тоннели, пожарные лестницы и проходы. Для повышения степени блокирования этих зон используются дополнительные средства инженерной укрепленности (специальные щиты, решетки и т.д.).
В последнее время разработаны нормативные требования на стойкость инженерных конструкций зданий и помещений силовому натиску преступников в соответствии с категорией объекта, а также рекомендации по использованию соответствующих типов ТСО на этих конструкциях.
