Е
Рис.2.31. Емкостный
Охранный извещатель пик
мкостные извещатели. Принцип
действия емкостных ох-ранных извещателей
основан на регистрации значения, скорости
и длительности изменения ёмкости
чувствительного элемента, в качестве
которого используются подключенные к
извещателю предметы или провод,
размещённый на конструктиве охраняемого
проёма.
Извещатель выдаёт сигнал тревоги при изменении электрической ёмкости охраняемого металлического предмета по отно-шению к земле, вызванном приближением человека к этому предмету.
Этот тип извещателя используется как для контроля периметра здания через натянутые провода (при касании или приближении нарушителя ёмкость схемы увеличится, и извещатель сигнализирует тревогу), так и, например, для охраны сейфов, металлических шкафов.
Барометрические извещатели. Наименее распространенный класс. Работа барометрических извещателей основывается на фиксировании низкочастотного изменения (флуктуации) атмосферного давления в закрытом помещении при попытке разбития стекла, открывания окон, дверей, при силовом воздействии на стены, перекрытия. Благодаря пассивному принципу действия работу извещателя невозможно обнаружить.
Низкочастотные колебания воздуха легко проникают через перегородки и щели во все закрытое охраняемое пространство. Поэтому зона действия датчика не ограничивается отдельной комнатой.
При открывании помещения возникает импульс давления с частотой не выше нескольких герц. Поскольку на этих частотах длины волн превышают размер охраняемого объема, давление в таких условиях обусловлено изменением объема помещения.
Плотное прилегание входных дверей, окон и др. является более важным условием эффективной работы датчика, чем требование к герметизации помещения.
Извещатели применяются для охраны спецхранилищ, сейфов, витрин, автомобилей и пр.
К
Рис.2.32. Внешний
вид
Комбинированного датчика движения
омбинированные датчики. Комбинированные
датчики, называемые также датчиками
двойной технологии, появились относительно
недавно и в настоящее время становятся
все более популярными. Преимущество
таких датчиков заключается в существенном
снижении частоты ложных тревог. Это
достигается за счет того, что в одном
датчике ис-пользуется комбинация двух
различных физических принципов
обнаружения. Сигнал тревоги выдается
только в том случае, если одновременно
или в течение небольшого интервала
времени срабатывают оба детектора. Для
снижения частоты ложных тревог
используемые принципы обнаружения
должны быть такими, чтобы помехи,
вызывающие ложные срабатывания,
по-разному воздействовали на каждый
составляющий комбинацию детектор.
Наибольшее распространение в настоящее время получила комбинация микроволнового активного и ИК-пассивного принципов обнаружения. Гораздо реже используется комбинация ультразвукового и ИК детекторов. Существуют также отдельные образцы датчиков, в которых используются три различных физических принципа обнаружения, однако такие датчики пока не завоевали популярности.
2.6. Способы передачи информации отизвещателей
В системах охранно-пожарной сигнализации используются следующие способы передачи информации от извещателей на приемно-контрольные приборы ((ПКП):
двухпроводная линия;
линия с четырехпроводным включением извещателей;
двухпроводная адресная линия;
беспроводная линия (по радиоканалу).
Двухпроводная токовая линия. При применении двухпроводной токовой линии извещатель (или группа извещателей, объединяемых в один шлейф) соединяется с концентратором при помощи двух проводов, по которым одновременно происходит по-дача напряжения питания на извещатель и передача информации о его текущем состоянии (рис.2.33).
Рис.2.33. Двухпроводная токовая линия
В нормальном режиме работы через шлейф протекает ток покоя, величина которого должна быть меньше некоей величины, называемой током удержания шлейфа (она определяется типом используемого концентратора и может быть разной):
. (2.1)
Если необходимо
подключить к шлейфу не один, а группу
извещателей, все они включаются в шлейф
параллельно (поскольку именно по этой
линии поступает напряжение питания для
них
).
Как видно из соотношения (2.1), количество
извещателей, которое можно подключить
к шлейфу, строго ограничено, поскольку
суммарный ток в шлейфе не должен превышать
тока удержания.
В режиме тревоги
ток, протекающий через извещатель,
рез-ко возрастает, приводя к скачкообразному
увеличению общего тока шлейфа до величины
тока тревоги
,
намного превышающего величину тока
удержания
:
. (2.2)
Таким образом, по
величине протекающего тока концентратор
"знает" о том, в каком состоянии
находятся извещатели данного шлейфа.
В заключение отметим, что рассматриваемый
способ подключения практически всегда
подразумевает использование оконечного
сопротивления
,
которое ставится в конце шлейфа около
последнего извещателя.

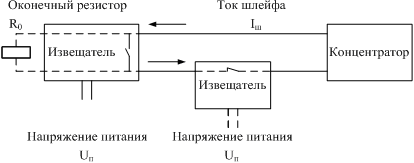

Четырехпроводная линия. При применении четырехпро-водной линии извещатель (или группа извещателей, объединяемых в один шлейф) соединяется с концентратором при помощи тех же двух проводов, что и выше, однако питание извещателя осуществляется по отдельной дополнительной паре проводов. Выходные каскады извещателей при рассматриваемом способе подключения содержат нормально-замкнутые или нормально-разомкнутые релейные контакты. Извещатели с нормально-замкнутыми контактами включаются в шлейф последовательно, а с нормально-разомкнутыми – параллельно.
Принцип работы четырехпроводной линии аналогичен двухпроводной, но число извещателей, подключаемых в один шлейф, практически не ограничено, поскольку относительно шлейфа они не являются токопотребляющими. В рассматриваемой линии при использовании извещателей только с нормальнозамкнутыми контактами возможен режим работы без оконечного сопротивления, однако использование подобного режима приводит к ослаблению контроля целостности линии (злоумышленник может просто замкнуть шлейф около концентратора), и поэтому массовое употребление его нецелесообразно.
Максимальная длина как двухпроводной токовой, так и четырехпроводной линий определяется только общим сопротивлением используемого провода.
Рис.2.34. Четырехпроводная линия
Рис.2.35. Двухпроводная адресная линия
Двухпроводная адресная линия. При применении двухпроводной адресной линии извещатель (или группа извещателей) соединяются с концентратором при помощи общей информационной шины, по которой передаются импульсные кодовые посылки.
Кодированная посылка, передаваемая извещателем, состоит из двух основных частей: его адреса и кода состояния на момент опроса.
Все извещатели включаются в адресную линию параллельно, и каждый из них имеет свой индивидуальный адрес, устанавливаемый с помощью системы переключателей при монтаже системы. Питание извещателей обычно осуществляется через саму адресную линию, и поэтому максимальное их число ограничено как по возможностям концентратора, так и по питанию. Во мно-гих системах передачи по адресной линии существуют усилители-корректоры или повторители сигнала, восстанавливающие энергетические параметры линии до номинального значения.
Поскольку информация циркулирует по линии в импульсной форме, существенно повышаются требования к проводным коммуникациям: в таких линиях обычно используют либо экранированный кабель, либо витую пару. Максимальная длина адресной линии передачи без применения дополнительных модулей, описанных выше, зависит от свойств конкретной линии, типа применяемого кабеля и сечения проводников в нем. Каждый адресный извещатель опознается системой индивидуально, т.е. логически включается в отдельный шлейф. Важно отметить, что кодировка сообщений в разных системах различная, и каждая серия адресных извещателей работает только с теми концентраторами, для которых она предназначена.
Беспроводная линия. Отдельного разговора заслуживает система охраны по радиоканалу. Почти все, у кого есть автомобиль, уже частично знакомы с этим типом сигнализации. Беспроводные системы сигнализации более удобны в монтаже, они не требует прокладки кабеля, т.к. каждый датчик снабжен встроенным элементом питания, а вся информация передается по радиоканалу. Основными характеристиками таких систем является дальность действия.
В системе радиоканала обязательно присутствуют два ком-понента: приемник и передатчик. Передатчик может быть выполнен в форме брелка. Приемники также бывают нескольких типов. Например, приемник RR – 701RМ производства «Альтоника» можно использовать совместно с карманным передатчиком RR – 701Т для дистанционного оповещения о тревоге на объекте, для передачи сигналов персонального вызова сотрудникам на терри-тории предприятия, для вызова телохранителя или водителя с по-мощью носимой тревожной радиокнопки и других подобных задач. Дальность действия в условиях прямой видимости до 1000 м.
С помощью радиоканальных пультов централизованного наблюдения можно создавать систему локальной централизованной радиоохраны различной емкости. Охраняться могут стационарные объекты (дачи, коттеджи, торговые павильоны, склады, гаражи и т.п.); носители тревожных радиокнопок (охранники, персонал и т.п.); автомобили (на охраняемой, стоянке, у офиса, на территории коттеджного поселка и т.п.).
Также с помощью карманных брелков и стационарного приемника можно организовывать управление различными механизмами – электрическими воротами, замками, жалюзями, автоматическими шлагбаумами, осветительными приборами. Просто приемник принимает по радиоканалу сигналы от передатчика (радиобрелка) и определенным образом переключает контакты реле.
И самое главное, настройка радиоканальных систем производится очень просто: например, каждая радиокнопка имеет свой индивидуальный код, присвоенный ему при производстве. Перед использованием радиокнопки необходимо занести ее код в энергонезависимую память приемника (провести «обучение» приемника). Обучение производится по эфиру без дополнительного оборудования.
