Типа «занавес»
Рис.2.28. Пример установки ПИК извещателя

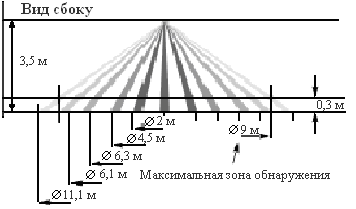

Рис.2.29. Диаграммы зоны обнаружения потолочного ПИК
Извещателя
Не рекомендуется устанавливать инфракрасные извещатели в непосредственной близости от вентиляционных отверстий, окон и дверей, у которых создаются воздушные потоки, а также радиаторов центрального отопления, других отопительных приборов и источников тепловых помех. Также нежелательно прямое попадание на входное окно извещателя светового излучения от ламп накаливания, автомобильных фар, солнца. Для постановки под охрану помещения с находящимися внутри кошкой или собакой существуют извещатели со специальными линзами с защитой от домашних животных. Пример диаграммы зоны обнаружения таких извещателей показан на рис.2.30.
Рис.2.30. Диаграммы зоны обнаружения ПИК извещателя со специальными линзами с защитой от домашних животных
Инфракрасные активные извещатели представляют собой оптическую систему из ИК-излучателя и ИК-приемника, которая позволяет сформировать невидимый глазом рубеж охраны протяженностью до 100 метров. Предназначены для охраны внешних рубежей и протяженных периметров охраняемых объектов. Принцип действия активного ИК датчика извещателя осно-ван на формировании излучателем импульсного ИК излучения, которое улавливается приемником. В момент пересечения охраняемого рубежа нарушителем ИК излучение перестает попадать на приемник, и датчик формирует сигнал тревоги. ИК-датчики бывают как однолучевыми, так и многолучевыми. При количестве лучей более двух уменьшается возможность появления ложного срабатывания, т.к. формирование сигнала тревоги происходит только при одновременном пересечении всех лучей.
Недостатком активных ИК-датчиков является их слабая защищенность от нейтрализации, если преступнику известно расположение лучей. Поэтому при их установке следует принять защитные меры по маскировке излучателей путем, например, использования декоративных накладок с небольшими отверстиями для прохода луча.
Электростатические извещатели. Датчик состоит из блока обработки сигнала и чувствительного элемента. В качестве чувствительного элемента можно использовать любой изолированный от земли проводник: металлическую струну, металлическую полосу на заземленной подложке; элементы мебели: дверные и оконные ручки, крепежные элементы, петли, ножки столов, арматуры витрин и т.п.
При перемещении нарушителя в охраняемой зоне меняется окружающее электростатическое поле, что приводит к перераспределению зарядов на чувствительном элементе. Перераспределение заряда фиксируется блоком обработки сигнала. Если сигнал, подаваемый с чувствительного элемента на блок обработки, превышает пороговое значение, формируется сигнал тревоги.
Размеры контролируемых зон: объемная протяженная зона шириной и высотой 1,5 – 3 м, узкая протяженная зона шириной 40 – 50 см и высотой 70 – 80 см, шарообразная зона (радиус от 5 см до 2 м). Отличие от существующих объемных датчиков заключается в следующем. Пассивный принцип действия не позволяет дистанционно обнаружить датчик. Невозможно дистанционно вывести датчик из строя. В объеме, охраняемом датчиком, отсутствуют «мертвые зоны». Площадь, контролируемая одним прибором, может достигать 2000 м2. Возможность использования в качестве чувствительного элемента части интерьера позволяет выполнить скрытый монтаж датчика без нарушения дизайна.
