Акустические извещатели. Акустические охранные извещатели предназначены для обнаружения разрушения листовых стекол различных марок: обычного, закаленного, армированного, трехслойного (триплекс). Чувствительный элемент таких извещателей представляет собой конденсаторный электретный микрофон со встроенным предусилителем на полевом транзисторе. Микрофон преобразует звуковые колебания воздушной среды в электрические сигналы. Электрический сигнал с микрофона поступает на полосовые усилители и далее на микроконтроллер. Микроконтроллер в соответствии с заданным алгоритмом работы производит контроль акустических сигналов, контроль работоспособности электронной схемы извещателя, контроль напряжения питания и формирование соответствующих извещений. При установке извещателя все участки охраняемого стекла должны быть в пределах его прямой видимости (рис.2.21).

Ультразвуковые извещатели. Ультразвуковые извещатели относятся к категории активных видимых датчиков. Обнаружение двигающегося человека осуществляется посредством регистрации сдвига частоты между излучаемым и принимаемым сигналом, образующегося в результате Доплеровского эффекта, создаваемого человеком, перемещающимся в звуковом поле.

Для создания объемной зоны охраны используется излучение и прием акустических волн длиной, невоспринимаемой человеческим ухом, в частотном диапазоне от 20 до 40 кГц. Ультразвуковые датчики изготавливаются как однопозиционными моноблочными, где излучающие и приемные преобразователи смонтированы в одном блоке, так и многопозиционными, когда одна (или несколько) пар преобразователей разнесена в пространстве защищаемого помещения. Электронный блок датчика регистрирует Доплеровский сдвиг частоты, возникающий при перемещении человека в зоне обнаружения.

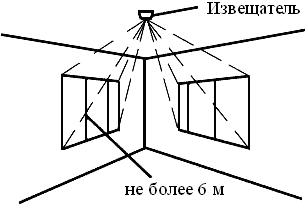

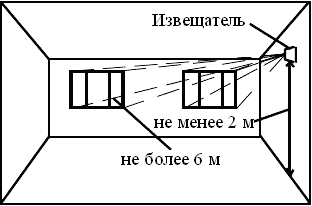

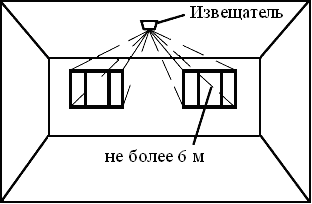

Рис.2.21. Примеры установки акустических извещателей

Большинство материалов, из которых изготовлены стены, перегородки, стекла, занавески отражают ультразвуковые волны, вследствии чего образуются "мертвые зоны". В то же время УЗ-датчики лишены недостатка радиоволновых датчиков, т.к. их зона обнаружения не выходит за стекла и двери. Кроме того, за счет отражения от стен, потолка, пола, зона обнаружения более равномерна и практически заполняет весь объём помещения, особенно при многопозиционном расположении излучающих и приемных преобразователей.

Недостатком УЗ-датчиков является их неустойчивая работа при вихревых возмущениях в воздухе, связанных с работой кондиционеров, сквозняков, а также конвекционных потоков воздуха при работе тепловых отопительных приборов. Акустические шумы, например звонки телефонных аппаратов, находящихся вблизи приемной антенны, также могут являться причиной ложных тревог.

Другая характеристика окружающей среды, оказывающая воздействие на эффективность датчиков – климатические условия в защищаемом помещении. Значительные изменения относительной влажности могут или повышать чувствительность датчика до такой степени, что он будет выдавать ложные тревоги, или, наоборот, понизит его чувствительность и уменьшит зону обнаружения.

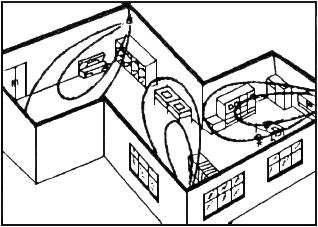

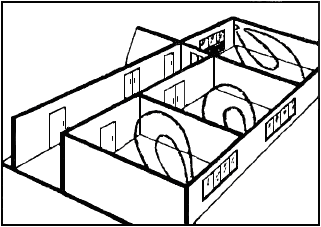

Рис.2.22. Варианты блокирования помещений с помощью
