В. Регулювання напрямку світла фар (здійснюється у випадку незадовільних наслідків попереднього пункту роботи).

1. Установити прилад згідно п.п. 4...8.

2. При відхилені центра світлової плями від точки перетину повздовжньої і поперечної ліній екрану приладу регулювати напрямок світла обертанням гвинтів, які повертають оптичний елемент фари в вертикальній і горизонтальній площинах, спостерігаючи за світловою плямою на екрані.

3. Зробити висновок про стан фар автомобіля.

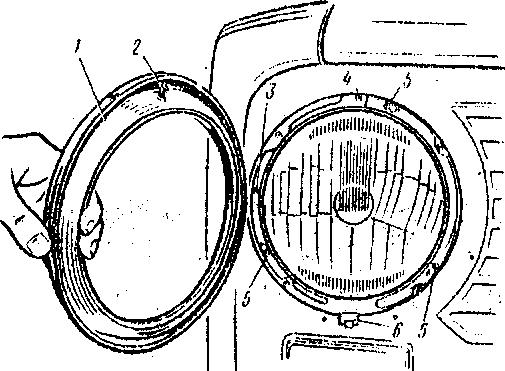

Рис. 20.3 Гвинти регулювання напрямку світла фари автомобіля ВАЗ-2101:

1- обідок фари; 2 - штифт установочний; 3 - гвинт горизонтального регулювання; 4 - гвинт вертикального регулювання; 5 - гвинти кріплення фар; 6 - замок обідка.

Перевірка фар автомобіля

Модель автомобіля	Тип фар	Тип ламп	Фара	Сила світла, лк
				ближнє світло		дальнє світло
				нормативне	виміряне	нормативне	виміряне
			права
			ліва

КОНТРОЛЬНІ ЗАПИТАННЯ

1. Які способи перевірки фар ви знаєте?

2. Будова і принцип роботи приладу НИИАТ Е-6.

3. Перерахуйте несправності зовнішніх світлових приладів автомобіля та вкажіть їх причини.

Висновки Розділ 5 діагностування трансмсії і ходової частини автомобіля

5.1 Основні задачі і зміст. Діагностичні параметри і засоби

Наявність великого числа рухомих з'єднань у механізмах і вузлах трансмісії і ходової частини, що працюють при високих контактних тисках, обумовлює необхідність систематичного діагностування і ретельного регулювання, тим більше, що більшість їхніх несправностей впливає не тільки на продуктивність і економічність експлуатації автомобіля, але і на безпеку руху.

Правилами дорожнього руху й інструкціями заводів-виготовлювачів забороняється експлуатація автомобілів, якщо пробуксовує зчеплення, утруднено перемикання передач, вібрує карданний вал, зношений малюнок протектора чи ушкоджені шини, балансування коліс і тиск повітря в шинах не відповідають установленій нормі, порушені кути установки передніх коліс і виявлені інші несправності автомобіля. Тому основною задачею діагностування трансмісії і ходової частини є своєчасне і якісне визначення надійності роботи вузлів і деталей, що забезпечують працездатність автомобіля і безпеку його експлуатації.

Технологія виконання і технічні умови вимагають виконання поглиблених (поелементних) і загальних стендових діагностичних операцій із застосуванням сучасного технологічного устаткування.

Таблиця 5.1. Діагностичні параметри трансмісії і ходової частини автомобілів
