Висновки лабораторна робота №20 Перевірка технічного стану фар та регулювання напрямку світла фар.
Мета роботи: Набута навики та засвоїти практичні прийоми діагностування стану фар автомобіля та регулювання напрямку світла фар.
Зміст роботи: 1. Перевірка сили світла фар.
2. Перевірка установки фар.
3. Регулювання напрямку світла фар.
Обладнання робочого місця
Автомобіль ГАЗ-3307;
Люксметр 10—116;
Прилад для перевірки світла фар НИИАТ Е-6;
Набір слюсарного інструменту.
Порядок виконання роботи.
А. Перевірка сили світла фар
Перевірити кріплення фар на автомобілі, звернути особливу увагу на надійність електричних з'єднань.
Підготувати люксметр до роботи. Установити на фотоелемент насадки "КР". Встановити вимірювач люксметра в горизонтальне положення і перевірити, чи знаходиться стрілка нрилада на позначці "0". Під'єднати фотоелемент до вимірювача.

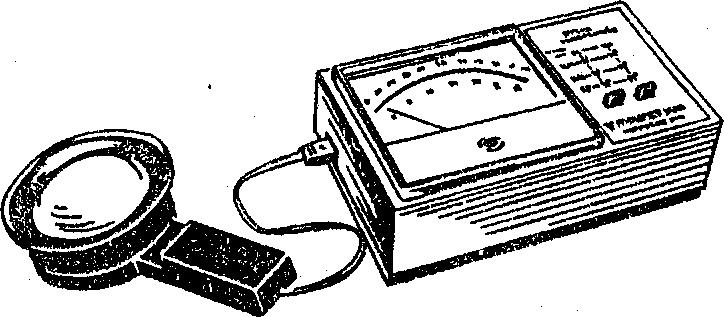

Рис. 20.1 Люксметр Ю-116
Запустити двигун автомобіля, встановити середню частоту обертання колінчастого вала.
Увімкнути ближнє світло фар.
Підвести почергово фотоелемент на відстані 1 м люксметра до кожної фари і заміряти силу світла, створеного фарами. Записати дані в таблицю звіту.
Б. Перевірка установки фар
Перевірити тиск повітря в шинах автомобіля, при необхідності довести його до норми.
Установити автомобіль на майданчик для перевірки, похитати його за передню і задню частини, щоб збалансувати положення автомобіля.
Відтарувати прилад по ухилу дороги (майданчика). Вздовж майданчика укласти базуючи штангу. Вертикально на штангу встановити оптичну камеру так, щоб лінза була направлена назустріч автомобілю, який перевіряється. Відкрутити фіксуючу гайку рівня і встановити його так, щоб бульбашка повітря знаходилась між контрольними відмітками, після чого закрутити фіксуючу гайку.
Примітка: п. 3 виконується у випадку не горизонтальності майданчика для перевірки.
Р
ис.

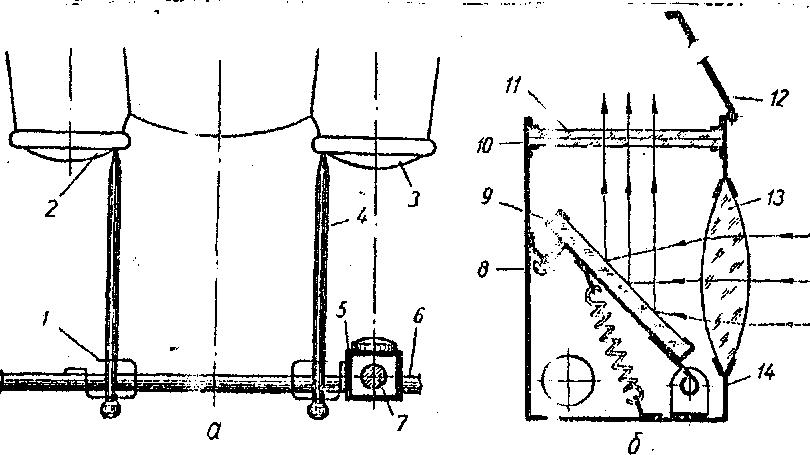

20.2. Прилад для перевірки: світла фар
НИИАТ Е-6:
а) схема установки приладу; б) будова оптичної камери;
1 – тримач; 2,3 - фари; 4 - опорний штир; 5 - оптична камера; 6 - базова штанга; 7 - контрольна світлова пляма; 8 - регулювальний гвинт; 9 - дзеркало; 10 - світлофільтр; 11 – матове скло; 12 - кришка; 13 - лінза; 14 - корпус камери.
4. Надіти тримачі з направляючими штирями на базову штангу так, щоб лапки тримачів були направлені до кінця штанги, а штирі - паралельні один одному.
5. На правий кінець штанга надіти оптичну камеру так, щоб лапка тримача розмістилась під дном корпуса камери.
6. Зняти ковпачок з лінзи і відкрити кришку екрана.
7. Увімкнути дальнє світло фар автомобіля.
8. Установити прилад так, щоб бульбашка рівня знаходилась між контрольними відмітками.
9. За положенням світлової плями на екрані визначити правильність установки фари. Якщо фара установлена вірно, то центр світлової плями на екрані буде знаходитись на перехрещенні контрольних ліній.
10. Переустановити оптичну камеру на другий кінець базової штанги і повторити п.п. 8 і 9 для лівої фари.
