Висновки лабораторна робота №19 Діагностування стартера.
Мета роботи: Набуття навиків і засвоєння практичних прийомів діагностування стартерів.
Зміст роботи: 1. Перевірка стартера в режимі повного гальмування.
2. Перевірка стартера в режимі холостого ходу.
Обладнання робочого місця
Двигуни: ЗМЗ-53, Audi;
Стартери: СТ130А2, СТ230, СТ221;
Вольтметр, амперметр з шунтом вимикач, тахометр;
Акумуляторна батарея, з'єднувальні проводи;
Набір слюсарного інструменту.
Порядок виконання лабораторної роботи.

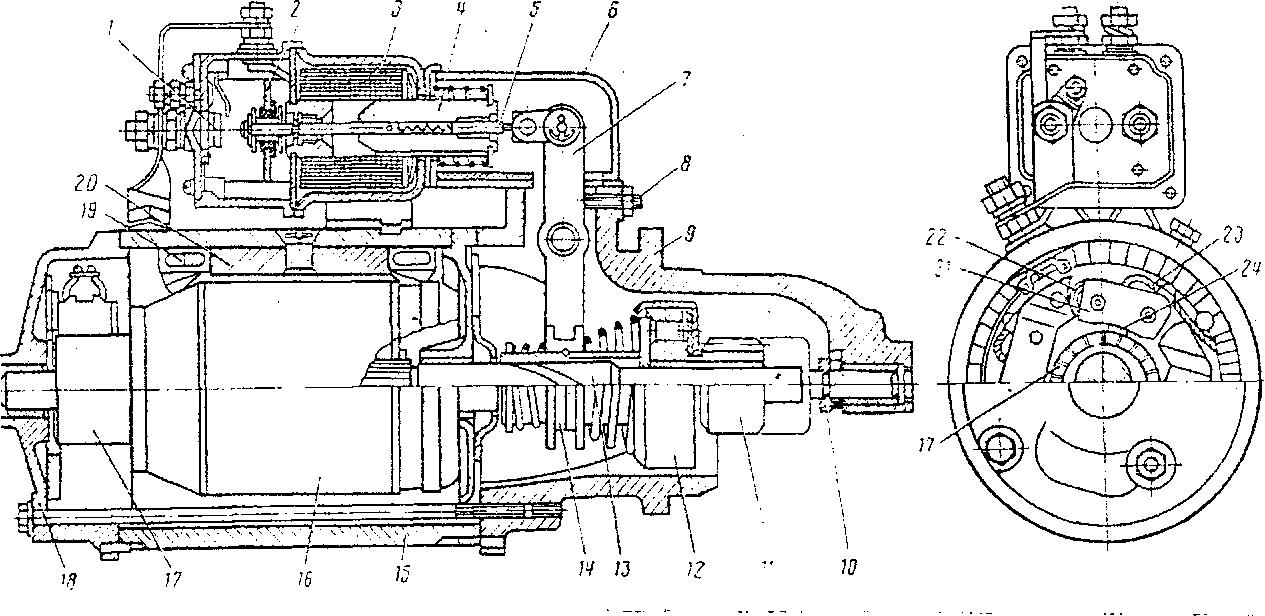

Рис. 19. 1. Стартер СТ130-А2
1 - нерухомий контакт реле; 2 - рухомий контакт реле; 3 - котушка реле; 4 - якір реле; 5 - регулювальний гвинт; 6 - захисний кожух; 7 - важіль; 8 - регулювальний гвинт; 9,18 - кришки стартера; 10 - упорне кільце; 11 - шестерня привода; 12 - муфта вільного ходу; 13 - вал привода; 14 - муфта привода; 15 - корпус стартера; 16 - якір стартера; 17 - колектор; 19 - обмотка збудження; 20 - полюс; 21 - щіткотримач; 22 - пружини щіткотримача; 23 - канатик щітки; 24 - щітка.
А. Перевірка стартера в режимі повного гальмування.
1. Зібрати схему для перевірки.
Примітка: 1. Для ділянок 1,2 і 3 кола використати проводи перерізом не менше 16 мм.
2. Паралельно амперметру А увімкнути шунт на 1000 А.
3.Провода керування стартером, встановленому на двигуні, відключити, попередньо відключивши акумуляторну батарею.
Увімкнути передачу в коробці передач автомобіля, загальмувати його стоянковим гальмом.
Увімкнути живлення тягового реле стартера замиканням вимикача В. Виміряти струм і напругу на клемах стартера.
Примітка: Тривалість ввімкнення стартера повинна бути не більше 5с. Повторити дослід
3 рази, дані вимірювання занести в таблицю звіту.
Б. Перевірка стартера в режимі холостого ходу.
Від'єднати проводи від стартера, відкрутити дві гайки кріплення, зняти стартер з двигуна.
Установити стартер на стенд, закріпити його, зібрати схему для перевірки.
Увімкнути вимикач В стартера і заміряти споживаний струм, напругу на клемах і частоту обертання вала приводу стартера. Повторити дослід 3 рази, дані вимірювання занести в таблицю звіту.
Від'єднати проводи, встановити стартер на двигун в порядку, зворотному п.и. 2 і 1.
Зробити висновки про технічний стан стартера.
№ досліду |
Модель стартера |
Режим повного гальмування |
Режим холостого ходу |
||||||||||||
Напруга, В |
Струм, А |
Крутний момент, Н·м |
Потужність, кВт |
Напруга, В |
Струм, А |
Частота обертання, об/хв |
|||||||||
номінальна |
виміряна |
номінальна |
виміряна |
номінальна |
виміряна |
номінальна |
виміряна |
номінальна |
виміряна |
номінальна |
виміряна |
номінальна |
виміряна |
||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КОНТРОЛЬНІ ЗАПИТАННЯ
Перерахуйте зовнішні ознаки несправності стартерів.
Як регулюється привід стартера?
Які операції виконуються при ТО стартерів?
