1. Завдання.

1. Таблиці 1 – 7.

1. Вихідні логічні функції, записані за таблицями 1 – 7. Записи розмістити біля відповідної таблиці. Вказати назву відповідного логічного елементу і привести його умовне графічне позначення.

1. Схема КЛС побудована за виразом, одержаним за таблицею 7 у заданому базисі (задається в індивідуальному завданні). Описати порядок побудови схеми.

1. Відповіді на питання вхідного і вихідного контролю.

Перелік посилань:

1. В.І. Бойко, А.М. Гурій, В.Я. Жуйков та ін. Схемотехніка електронних систем: У 3 кн. Кн..2. Цифрова схемотехніка: Підручник. Київ «Вища школа». – 2004.

2. Калабеков Б.А., Мамзелев И.А.Цифровые устройства и микропроцессорные системы - М.: Радио и связь, 1987.

3. Конспект лекцій.

ДОДАТОК

ІНДИВІДУАЛЬНІ ЗАВДАННЯ ДО ПРАКТИЧНОЇ РОБОТИ №5

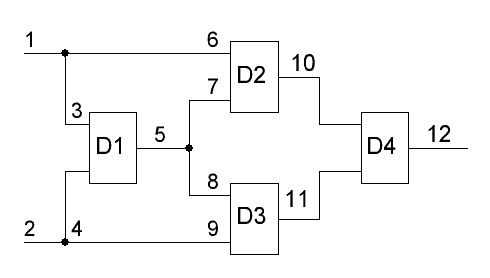

Базова схема

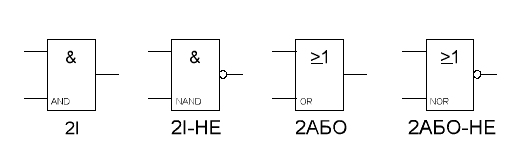

Типи елементів, що використовуються у базовій схемі відповідно до табл..1

Таблиця 1 Варіанти індивідуального завдання

№ варіанту	НОМЕРИ НАБОРІВ
1	0,2,5,7
2	0,1,3,7
3	1,2,3,7
4	0,1,2,6,
5	1,3,4,6
6	0,2,4,5
7	0,2,3,4
8	0,4,6,7
9	0,1,2,6
10	0,1,2,4,
11	0,2,3,7
12	1,3,4,6
13	0,2,4,5
14	0,2,5,7
15	1,3,6,7
16	0,2,5,7
17	0,1,3,5
18	0,1,4,6
19	0,1,2,5
20	1,3,4,6
21	0,4,5,7
22	0,2,3,6
23	0,4,6,7
24	0,2,4,5
25	0,1,2,6
26	1,2,5,6
27	1,2,3,7
28	1,3,4,6
29	2,3,4,5
30	0,3,4,7
31	0,4,6,7
32	0,2,5,7
33	0,1,3,7
34	1,2,4,7
35	0,2,3,5

ВСІ НЕПАРНІ ВАРІАНТИ РОБЛЯТЬ ЗАПИС ФУНКЦІЇ ДДНФ , А ПАРНІ– В ДКНФ
