Манипуляторы
Манипуляторы – это специальные устройства, которые используются для удобного управления курсором.
К манипуляторам относятся следующие устройства:
|
1. Мышь имеет вид небольшой коробки, полностью умещающейся на ладони. Мышь связана с компьютером кабелем через специальный блок – адаптер, и её движения преобразуются в соответствующие перемещения курсора по экрану дисплея. В верхней части устройства расположены управляющие кнопки (обычно их три, причем часто роль третьей кнопки исполняет колесо прокрутки или скроллинга), позволяющие задавать начало и конец движения, осуществлять выбор меню и т.п. |
|
2. Трекбол – небольшая коробка с шариком, встроенным в верхнюю часть корпуса. Пользователь рукой вращает шарик и перемещает, соответственно, курсор. В отличие от мыши, трекбол не требует свободного пространства около компьютера, его можно встроить в корпус машины. Чаще всего его используют как замену мыши, особенно для работы с графикой. |
|
3. Джойстик – обычно это стержень-ручка, отклонение которой от вертикального положения приводит к передвижению курсора в соответствующем направлении по экрану монитора. Часто применяется в компьютерных играх. В некоторых моделях в джойстик монтируется датчик давления. В этом случае, чем сильнее пользователь нажимает на ручку, тем быстрее движется курсор по экрану дисплея. |
|
|
Также к игровым манипуляторам относятся рули, шлемы, геймпады |
|
|
4. Дигитайзер (Графический планшет) – устройство для преобразования готовых изображений (чертежей, карт) в цифровую форму. Представляет собой плоскую панель – планшет, располагаемую на столе, и специальный инструмент – перо, с помощью которого указывается позиция на планшете. При перемещении пера по планшету фиксируются его координаты в близко расположенных точках, которые затем преобразуются в компьютере в требуемые единицы измерения. |
Центральные (внутренние) устройства пк
Вернемся к рассмотрению устройства системного блока компьютера как основного блока компьютера.
Системный блок стационарного ПК представляет собой прямоугольный каркас, в котором размещены все основные узлы компьютера:
Материнская плата
Микропроцессор
Память
Накопители на дисках
Контроллеры. Слоты (шины) расширения
Блок питания
Корпус
Порты
Кабели
Материнская (системная) плата
Так называют большую печатную плату одного из стандартных габаритов, которая несет на себе главные компоненты компьютерной системы: центральный микропроцессор, оперативную память, микросхемы поддержки, центральную магистраль, или шину, контроллер шины и несколько разъемов-гнезд (рисунок 4). Последние (часто их называют слотами, от английского slot – щель) служат для подключения к материнской плате других плат (контроллеры, платы расширения и др.) Часть слотов в исходной комплектации ПК остаются свободными.
Кроме того, на материнской плате находятся миниатюрные переключатели, с помощью которых производится настройка электрической схемы платы.
На системной плате расположены также соединители, к которым с помощью специальных кабелей подключаются дополнительные устройства.
Системная (материнская) плата является основой системного блока и определяет всю архитектуру ПК. Материнская плата – не только самая большая, но и самая главная плата в компьютере. Именно к ней подключаются все другие устройства, входящие в состав системного блока ПК.
Функции материнской платы – связь и координация действий всех устройств компьютера, передача сигнала от одного устройства к другому с помощью шины.
Одним из основных показателей материнских плат является базовый набор сверхбольших микросхем – «чипсет» (chipset), на которых реализована вся архитектура платы. От того, какой набор микросхем установлен на плате, напрямую зависят ее самые важные рабочие характеристики – скорость передачи данных, число поддерживаемых моделей процессоров, параметры работы с памятью и т.д.
|

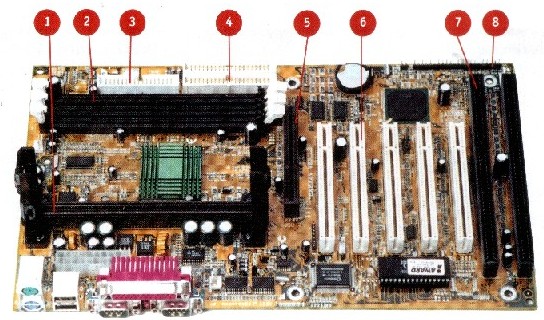

1. Слот для процессора. 2. Слоты для ОЗУ (оперативной памяти). 3-4. Разъемы для IDE-устройств (жесткий диск, CD-ROM, флоппи-дисковод). 5. Слот для видеокарты AGP. 6-7. PCi- и ISA-слоты (слоты расширения). 8. Набор контактов для соединения с кнопками и лампочками корпуса. |
Рисунок
4 .
Системная
(материнская) плата
