5.4 Расчет площадей технических помещений

Площади технических помещений (S_ТЕХ.П) компрессорной, трансформаторной и насосной станций, вентиляционных камер и других помещений рассчитываются по соответствующим нормативам. При этом учитывается принятая система и оборудование электроснабжения, отопления, вентиляции и водоснабжения. Укрупненные нормы площадей технических помещений приведены в приложении 5.2.

Принимаем укрупненные нормы площадей технических помещений и сводим их в таблицу 1.10.

Таблица 1.10 – Площади технических помещений

Наименование технических помещений	Площадь, м2
Компрессорная	15
Насосная	10
Вентиляторная	25
Трансформаторная	15
Котельная	60
Склад угля	120
ИТОГО	245

5.5 Расчет общей площади производственно-складских помещений

Площадь производственно-складских помещений вычисляют по формуле:

S_П.С = ΣS_з+ΣS_y+ΣS_CK + S_ТЕХ.П , (5.4)

где ΣS_з - суммарная площадь зон ТО и ТР;

ΣS_y - суммарная площадь производственных участков;

ΣS_CK - суммарная площадь складских помещений.

S_П.С = 2328+431+411,26+245 = 3415 м².

5.6 Расчет площади хранения автомобилей

Площадь зоны хранения вычисляют по формуле:

S_x = f_A А_ст К_п.х , (5.5)

где А_ст - число автомобиле - мест хранения;

К_п.х - коэффициент плотности расстановки автомобиле-мест хранения, К_п.х = 2,5÷3.

Если автомобиле-места хранения подвижного состава закреплены за автомобилями, то А_ст = А_и.

S_x = 24,25·250·2,5 = 15156,25 м²

При обезличенном хранении автомобилей число автомобиле - мест

А_ст = А_и - Х_тр - Х_то - Х_о- А_кр- А_л , (5.6)

где А_кр - число автомобилей, находящихся в КР;

А_л - среднее число автомобилей, постоянно отсутствующих на АТП (круглосуточная работа на линии, командировки).

5.7 Расчет площадей административно-бытовых помещений

На стадии технико-экономического обоснования и предварительных расчетов ориентировочно общая площадь административно-бытовых помещений (S_АБ) может быть определена по графику, приведенному на рисунке 1.

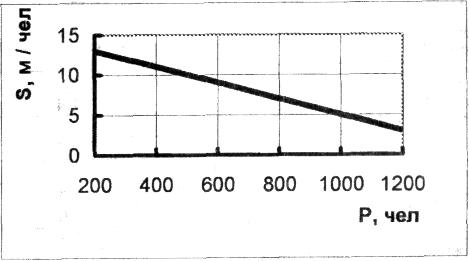

Рисунок 1 - Зависимость удельной площади S_УД административно-бытовых помещений от числа работающих

Принимаем S_АБ = 310 м²

5.8 Расчет площади территории предприятия

Потребная площадь территории предприятия (в гектарах)

S_Т.П = (S_ПС + S_АБ + S_Х )/ К₃ /100 , (5.7)

где К₃ - плотность застройки территории, %. Принимаем 55

S_Т.П = (3415 + 310 + 15156,25)/ 55 /100 = 3,43 га.
