Тема 7 Теодоліти

7.1 Сучасні теодоліти.

7.2 Оптичні теодоліти.

7.2.1 Технічні теодоліти.

7.2.2 Точні теодоліти.

7.2.3 Високоточні теодоліти.

7.3 Електронні теодоліти.

7.4 Лазерні теодоліти.

7.5 Перевірки та дослідження теодолітів.

7.5.1 Перевірки теодолітів.

7.5.2 Дослідження теодолітів.

7.1 Сучасні теодоліти

Теодоліт - прилад для вимірювання горизонтальних і вертикальних кутів.

Теодолит как прибор для измерения углов должен удовлетворять некоторым геометрическим условиям, вытекающим из общего принципа измерения горизонтального угла.

Р ассмотрим эти условия:

Розрізняють:

• оптичні теодоліти;

• електронні теодоліти;

• лазерні теодоліти.

Основні частини теодоліта:

• горизонтальний круг;

• вертикальний круг;

• зорова труба;

• пристрої для відлічування кругів, приведення вертикальної осі в прямовисний стан та центрування приладу над точкою.

Для виготовлення теодолітів використовують міцні метали, які стійкі до механічного зношування, а також до фізичних та хімічних впливів. Щоб зменшити масу приладу, намагаються використовувати сплави легких металів.

Конструкції сучасних теодолітів мають такі особливості:

• компактність і мала вага, які полегшують транспортування та обслуговування приладів;

• захищеність основних частин приладу від забруднення, вологи, пилу та механічних пошкоджень;

• зручне розташування органів керування (закріпних та навідних гвинтів, рівнів, відлікових пристроїв, пультів керування, дисплеїв тощо);

• надійність приладу (можливість експлуатувати його, не виконуючи додаткових юстувань, навіть після тривалої роботи з ним у важких умовах).

• точність, що відповідає призначенню.

Згідно з ДЕСТ оптичні теодоліти поділяють на:

• високоточні, в яких середня квадратична похибка вимірювання горизонтального кута одним прийомом m_ß 1" (Т05, ТІ, ОТ-02);

• точні m_ß 10" (типу Т2 - ЗТ2КП, 2Т2, 2Т2А, типу Т5 - ЗТ5КП, 2Т5К);

• технічні m_ß>10" (типу Т30 - 2ТЗОП, 4Т15П).

Лазерні та електронні теодоліти зазвичай бувають точні та високоточні. Зорові труби теодолітів обладнують оптичними візирами.

Деякі електронні теодоліти мають автоматизовані пристрої пошуку цілі. Практично всі теодоліти (крім Т30 і 2ТЗО) мають оптичні центрири. Конструкцію сіток ниток зорових труб оптичних теодолітів подано на рис.

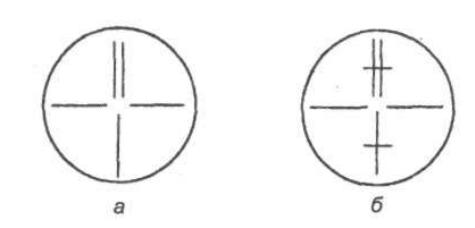

Типи сітки ниток теодолітів:

а - високоточні теодоліти;

б - точні та технічні теодоліти.

Коефіцієнт ниткового віддалеміра сітки ниток типу б, зображеного на рис., дорівнює 100±0,5. Зорові труби формують пряме або обернене зображення.

Високоточні та точні оптичні теодоліти обладнують двосторонніми пристроями відлічування кругів - зазвичай це двосторонні оптичні мікрометри з оптичними клинами або плоскопаралельними платівками. Технічні та деякі точні теодоліти (типу Т5) мають односторонні відлікові пристрої - шкалові мікроскопи, а деякі технічні (ТЗО, Тпео 080) - штрихові мікроскопи.

В електронних теодолітах застосовують кодову систему відлічування.
