Исследование устойчивости функционирования

ЗАВОДА ЖБИ И ЕГО ТЕХНИЧЕСКИХ СИСТЕМ

В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ МИРНОГО И ВОЕННОГО

ВРЕМЕНИ”

Выполнил: студент гр._____________

_________________________________

­­­­­­­­­­­­­­­­­­

Проверил: --

« » 201 г.

г. Ростов - на – Дону

Ростовский государственный строительный университет

Кафедра пожарной безопасности и защиты в ЧС

Задание

На курсовой проект студенту

Курса института ______

Ф.И.О.(полностью)

Тема: «Исследование устойчивости работы промышленного объекта и технических систем в чрезвычайных ситуациях»

Целевая установка: «Привить студентам технические навыки в организации и проведении исследования устойчивости работы промышленного объекта и технических систем в чрезвычайных ситуациях»

Вопросы, подлежащие разработке:

1. Организация исследования устойчивости функционирования завода ЖБИ и его технических систем в ЧС.

2. Оценка устойчивости функционирования завода по определению воздействия основных поражающих факторов на отдельные элементы и системы объекта.

3. Оценка устойчивости инженерно-технического комплекса объекта.

4. Оценка устойчивости сооружений и оборудования к воздействию поражающих факторов и надежности защиты производственного персонала.

Исходные данные:

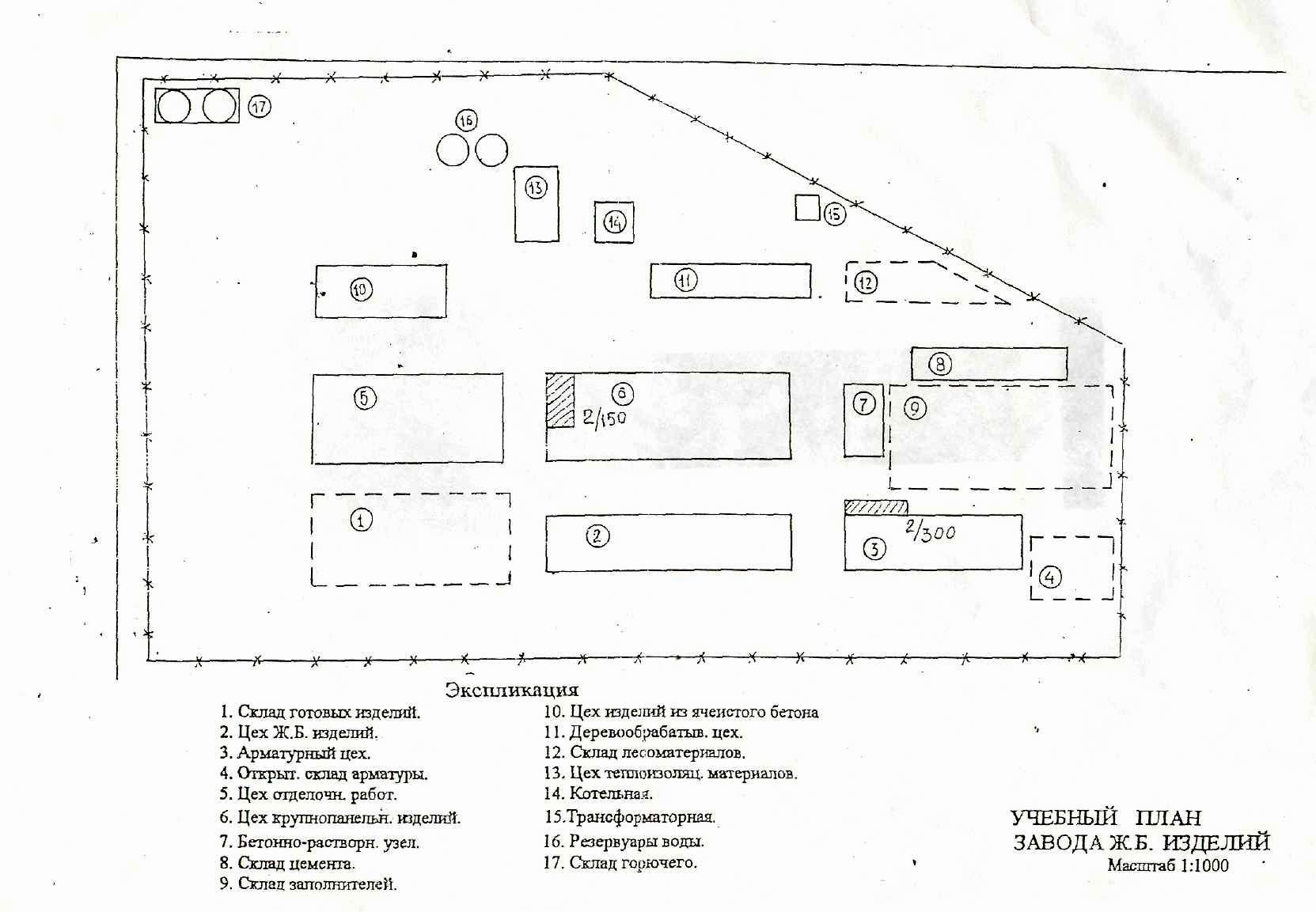

- план-схема завода ЖБИ;

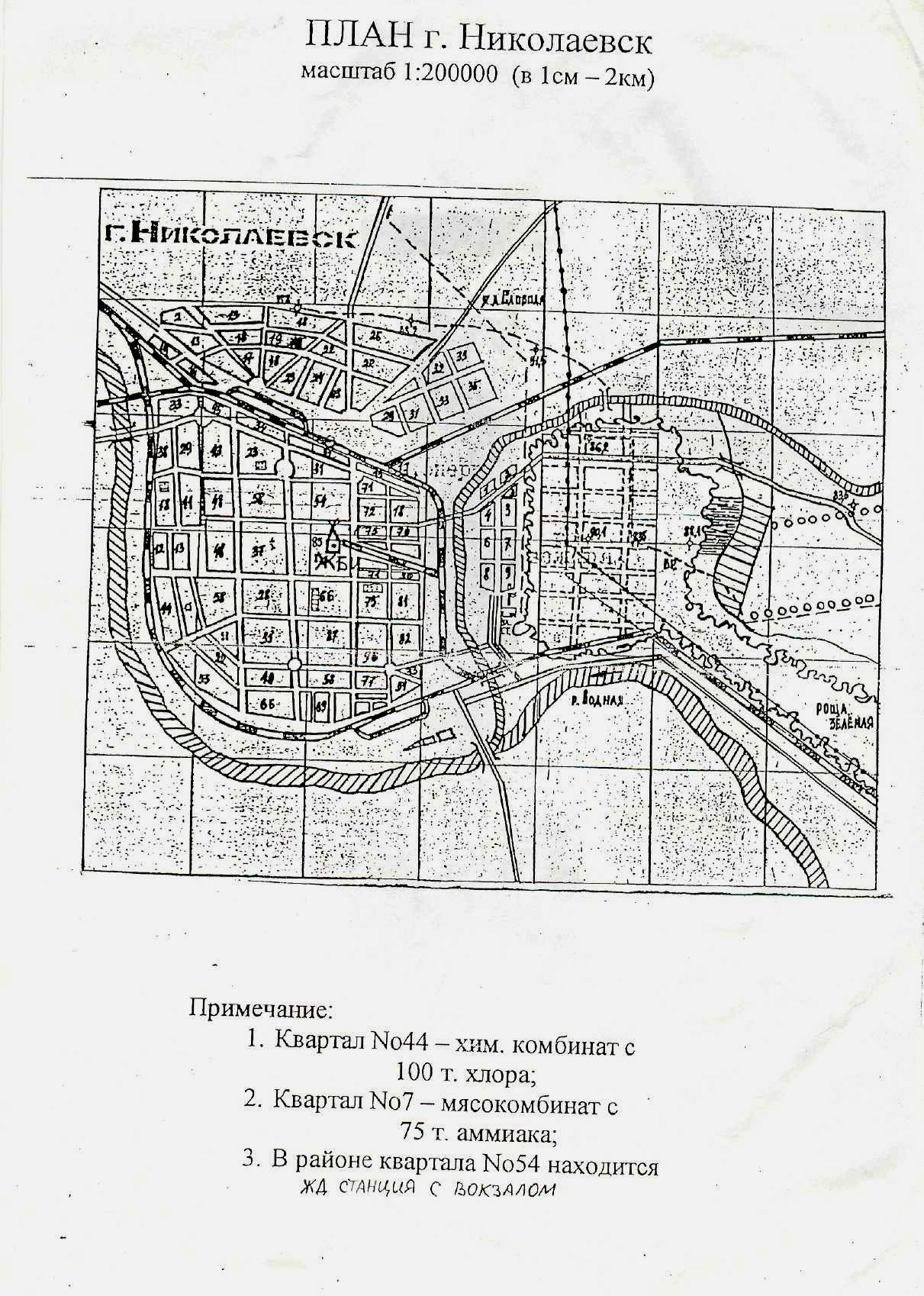

- план-карта города «Н»;

- методические указания;

- номер варианта.

Материалы, предъявляемые к защите:

1. Чертежный лист (А-3)

2. Пояснительная записка к нему.

Общий объем и требования к оформлению курсового проекта:

- КП-30-40 листов

-Графический материал: на чертежном листе выполнить: -план производственного помещения и административно- бытового корпуса, их разрез;

- объемно- планировочное решение приспосабливаемого ПРУ;

-план фильтро-вентиляционного помещения с размещенным оборудованием.

Перечень обязательной литературы:

1. Г.П.Демиденко «Справочник по защите объектов народного хозяйства от ОМП»;

2. Атаманюк: «Гражданская оборона»;

3. СниП-11-11-77* « Нормы проектирования. Защитные сооружения ГО»;

4. СниП-2.01.51-90 «Нормы проектирования инженерно-технических мероприятий ГО»;

5. Конспекты по темам 5 и 6.

Срок предоставления курсового проекта руководителю__

_______

Руководитель

« » 201 г.

ТРЕБОВАНИЯ К СТРУКТУРЕ КУРСОВОГО ПРОЕКТА

По объему курсовой проект должен иметь не менее 35-40 страниц пе­чатного текста или 50 страниц рукописного текста.

Курсовой проект является завершающим по изучаемому курсу. С учетом объема рассматриваемых вопросов, недостаточного обеспечения учебной справочной литературой и методическими разработками, а также ввиду изучения основной темы № 6 в конце курса, проект целесообразно выполнять по мере изучения теоретической части вопросов, включенных в курсовой проект. Оценку устойчивости функционирования объекта по исследуемым направлениям целесообразно проводить методом выполнения расчетно-практических работ в следующей последовательности:

• практическая работа № l «Принципы расчета конструкций убежища на воздействие статических и эквивалентных динамических нагрузок. Расчет степени ослабления проникающей радиации покрытием убежища (коэффициент - А). Работа выполняется в учебное время по индивидуальным вариантам;

• практическая работа No2 «Расчет коэффициента защиты (Кз) для производственного помещения и приспосабливаемого ПРУ в помещении 1-го, этажа или подвала АБК». Методическое занятие и выдача задания в аудитории, а выполнение самостоятельно во вне учебное время;

• практическая работа № 3

- «Оценка устойчивости производственных, административных и жилых зданий к воздействию ударной волны» (расчет);

- «Расчет режимов защиты производственного персонала и населения при действиях на территории, заряженной радиоактивными веществами (определение коэффициентов «С» и «Сб»).

• оценка воздействия АХОВ (аварийных химически опасных веществ) при аварии на химически опасном объекте расположенного в радиусе воздействия зараженного облака на территорию завода. Выполняется по результатам расчетно-графической работы №1 по оценке химической и радиационной обстановки, выполняемой самостоятельно во вне учебное время.

I - Организация исследования устойчивости функционирования завода ЖБИ и его технических систем в чрезвычайных ситуациях.

Пособие:

1. Г.П.Демиденко «Справочник «защита объектов народного хозяйства от ОМП», стр.54-59;

2. Конспекты по теме №6.

В разделе отразить:

1.1 - задачи, цели, периодичность и силы, привлекаемые для проведения исследований

1.2 - последовательность и этапы проведения исследований (схема);

1.3 - основные документы для организации и проведения

исследований;

1.4 - создаваемые исследовательские группы по оценке устойчивости работы завода в чрезвычайных ситуациях (схема);

II - Оценка устойчивости функционирования завода по определению воздействия основных поражающих факторов на отдельные элементы и системы объекта.

Пособие:

1. Г.П.Демиденка «Справочник «защита объектов народного

хозяйства от ОМП», стр. 61-65;

2. методические указания по выполнению практических работ №№1,2,3;

З.СНиП-П-11-77*.

В разделе отразить (оценить):

2..1 - рациональное размещение завода с учетом требований СНиП - 2.01.54-90 (по справочнику Демиденко стр. 62-65);»

2.2 - надежность защиты рабочих и служащих:

• инженерная защита (что имеется из сооружений на заводе и в загородной защитных зонах);

• оценка эвакуационных мероприятий (в военное время - рассредоточение);

• наличие и возможности использования средств индивидуальной защиты (СИЗ) и медицинских средств индивидуальной защиты (МСЗ). (по справочнику Демиденко стр. 170-174, конспекты по теме № 4, пример 14.1 на стр.173 табл. 14.1 - для всех вариантов)

III - Устойчивость зданий и инженерно-технического комплекса.

В разделе отразить (оценить):

3.1 - устойчивость к воздействию ударной волны (расчет ∆Pф). С учетом характеристик оценить устойчивость зданий основных цехов завода ЖБИ, по приложению -2 справочника Демиденко стр.74, пример 8.1. Вариант в приложении 1;

3.2 - устойчивость к воздействию светового излучения, справочник Демиденко, стр 83-92:

• категория производства по пожарной безопасности (стр 226-227);

• степень огнестойкости зданий (стр. 225);

- плотность производственной застройки (конспект тема №2, справочник стр. 85-86).

Оценить по примеру 9.1, стр.89.

3.3 - устойчивость к воздействию проникающей радиации:

• подбор нагрузок для определения веса покрытая убежища (тема №5);

• расчет степени ослабления радиации покрытием убежища, расчет коэффициента «Аф» (практическая работа №1).

3.4 - устойчивость к воздействию радиоактивного заражения:

• оценка радиационной обстановки (расчетно-графическая работа);

• расчет коэффициента защиты (Кз) производственным помещением и ПРУ, оборудуемого в помещениях АБК (практическая работа №2);

- расчет режимов защиты при действиях на территории завода, зараженной радиоактивными веществами (практическая работа №3).

3.5 - устойчивость к воздействию вторичных поражающих факторов:

• аварийно химически опасных веществ (АХОВ) от химически опасного объекта, расположенного вблизи завода (расчетно-графическая работа, задача №5);

• взрыва емкостей с газо-взрывными смесями, расположенных на территории завода (стр. 93-96). Оценка пожарной обстановки на заводе. Пример 10.1 (исходные данные в приложении №1).

IV - Оценка устойчивости сооружений и оборудования к воздействию поражающих факторов и надежности защиты производственного персонала.

Справочник Г.П.Демиденко, стр.78-83.

4.1 - оценка устойчивости сооружений и оборудования к воздействию скоростного напора (ΔР_СК). При воздействии ΔР_СК на объект возникает смещающая сила ΔР_СМ, которая может вызвать смещение оборудования относительно основания (фундамента) или его отбрасывание. Ударные перегрузки, смещение оборудования, вызываемые действием ударной волны могут привести к слабым, а в ряде случаев к средним разрушениям, а для некоторых видов измерительных приборов и аппаратуры, имеющих чувствительные элементы и к разрушению, повреждению.

Оценить: 1. Смещение оборудования, по образцу примера 8.2 (стр. 79);

2.Опрокидывание оборудования по образцу примера 8.3 (стр.81);

3.Инерционное разрушение элементов оборудования, по образцу примера 8.4 (стр.83).

Исходные данные:

Варианты			Габариты оборудования
	Длина мм	Ширина мм	Высота мм	Масса кг		Допускаемое ускорение м/сек2
1	950/450	800/420	1500/750	700/70		0/100
2	1200/480	1000/450	1700/800	900/80		0/120
3	1300/520	110/500	1800/820	1000/100		0/130
4	1400/550	1200/530	1900/850	1100/110		0/140
5	800/400	700/400	1400/700	600/60		0/150
6	1000/480	900/440	1600/600	800/90		0/110
7	1100/500	800/480	1600/650	850/85		0/115

Примечание: - данные числителя – для примеров 8.2 и 8.3

- данные знаменателя - для примера 8.4

4.2 - Оценка устойчивости объекта к воздействию проникающей радиации и радиоактивного заражения. (Г.П.Демиденко «Справочник», стр. 116-124).

Радиоактивное заражение и проникающая радиация могут оказать влияние на производственную деятельность объекта преимущественно через людей. Поэтому главная цель оценки уязвимости объекта от воздействия ионизирующих излучений заключается в том, чтобы выявить степень опасности радиационного поражения людей в конкретных условиях работы на зараженной местности.

Определяем:

1. Максимальное значение уровня радиоактивного заражения и дозы проникающей радиации, ожидаемых на территории завода;

2. Коэффициент ослабления (коэф. защиты) дозы гамма-излучения для здания;

3. Дозу радиации, которую могут получить рабочие и служащие;

4. Предел устойчивости работы объекта в условиях радиоактивного заражения;

5. Наличие в цехе материалов, приборов и аппаратуры, чувствительных к радиации;

6. Степень герметизации окон, дверей и возможности приспособления систем вентиляции цеха для очистки воздуха от радиоактивной пыли.

Оценку произвести:

• по образцу примера 11.1 (стр. 117);

• по образцу примера 11.2 (стр.121).

Значение коэффициента* половинного ослабления («К_осл»):

- при воздействии проникающей радиации составляет:

• для бетона-10 см.;

• для грунта - 14,7 см.

- при воздействии радиоактивного заражения составляет: - для бетона - 5,7 см;

- для грунта – 8,1 см.

Исходные данные (завод расположен в центре города "N"):

Данные задания	ед. изм.	варианты
		8	9	10	11	12	13	15	19
Удаление завода от центра взрыва	км	6	6	6	6	6	6	6	6
Ожидаемая мощность	кт	300	400	500	400	300	350	450	500
Скорость среднего ветра (напрвление в сторону объекта)	км/ч	50	25	50	50	25	25	50	25
Хараетеристика цеха №3 (арматурный)	Одноэтажное, железобетонное, расположенное в районе застройки
Убежище встроенное в здание цеха: - перекрытие ж.б. - грунтовая засыпь	см см	35 35	40 30	45 25	50 20	55 15	35 30	45 20	55 10
Продолжительность рабочей смены	час	10	10	10	10	10	10	10	10

4.3 Строительство быстровозводимых защитных сооружений.

При оценке инженерной защиты рабочих и служащих выявленная недостача в защитных сооружениях, как правило, восполняется строительством быстровозводимых убежищ (БВУ) в угрожаемый период.

БВУ должны иметь помещения для укрываемых, места для размещения простейших фильтров и вентиляторов, 1-2 входа и аварийный выход. Места для емкостей с отбросами и санузел в убежищах небольшой вместимости предусматривают в тамбуре, а баки с водой, шкафчики с медикаментами и продукты следует размещать там же, где будут находиться люди. Для несущих и ограждающих конструкций могут применяться различные промышленные модули (фундаментные блоки, плиты, трубы d более 1.5м и др.)

Исходные данные для строительства БВУ, используя паспорта типовых проектов:

БВУ вместимостью чел.	НОМЕРА ВАРИАНТОВ
	14	16	17	18	28	29
Из сборных блоков	150	100	50	**	**	**
Из звеньев водопропускных прямоугольных труб	**	**	**	50	100	150

ПРИМЕЧАНИЕ: БВУ рассчитать в заглубленном варианте.

Разработать: - основные показатели строительства БВУ;

- объемно-планировочные решения убежища на схеме-чертеже,

лист А-4.

4.4 Расчет объемно-планировочных решений ПРУ, приспосабливаемых в помещениях 1-го этажа и подвала административно-бытового корпуса.

В целях надежной защиты производственного персонала от радиационных воздействий, при попадании завода в зону радиоактивного заражения разработать объемно-планировочные решения ПРУ и соответствующие инженерно-технические системы жизнеобеспечения приспосабливаемого в качестве ПРУ помещений 1-го этажа и подвала административно-бытового корпуса, согласно следующих исходных данных:

НОМЕР ВАРИАНТА	20	21	22	23	24	25	26	27	30
ЗАДАННАЯ ВМЕСТИМОСТЬ (чел.)	190	280	340	490	500	320	250	270	150

Объемно-планировочные решения рассчитать на 1и2 режимы вентиляции, при отсутствии защищенной дизельэлектростанции. Высота перекрытий 1-го этажа и подвала - 3,0 м. Рассчитанные объемно-планировочные решения ПРУ (площади всех помещений) в масштабе выполнить на схеме-чертеже (лист А-4).

5. Оценка материально-технического снабжения к воздействию поражающих факторов ядерного взрыва (стр. 199-201).

В вопросе отразить:

• анализ существующих производственных связей;

• структурный и количественный состав материально- технических средств, наличие и возможности увеличения складской емкости;

• существующие возможности защиты сырья, готовой продукции, материалов;

• анализ маршрутов, связывающих объект с поставщиками и потребителями, состояние транспортных средств;

• состояние энергоснабжения завода.

6. Устойчивость системы управления работой объекта (стр. 198-199).

В вопросе отразить:

- анализ существующей системы управления объектом и силами РСЧС (изучение имеющихся средств связи и узла связи АТС, селекторная связь, цеховые телефонные коммутаторы, радиотрансляция, средства подачи сигналов оповещения;

- наличие защищенных пунктов управления, управленческой документации, устойчивой связи с управлениями РСЧС района, города, дублирующие управления.7. Подготовленность объекта к восстановлению нарушенного производства (Справочник-стр. 201-202).

В вопросе отразить:

• определение вероятного объема разрушений на заводе при слабых и средних разрушениях; потребное количество запасов, необходимых материалов, оборудования, строительных элементов;

• подготовка требуемого количества ремонтно-восстановительных бригад, их оснащение и обучение;

• установление ориентировочного времени восстановительных работ, с учетом степени разрушения.

8. Итоговые документы по результатам работы расчетно-исследовательских групп.

• п лан мероприятий по повышению устойчивости функционирования

• завода в чрезвычайных ситуациях;

• план перевода завода на режим работы в условиях «ЧС»;

• план подготовки к восстановлению нарушенного производства.
