Задача №7. Визначення допусків шліцьового з'єднання (таблиця 7.2)

Завдання. Для шліцьового прямобічного перерізу:

• визначити метод центрування, точність та характер сполучення;

• побудувати схему розташування полів допусків;

• виконати ескіз умовного позначення шліцьового валу, шліцьової втулки та шліцьового з'єднання з указанням геометричних розмірів, шорсткості поверхні та технічних вимог.

Приклад виконання завдання

1. Номінальний розмір зовнішнього діаметра 40 мм. За таблицею довідника ГОСТ 1139-80 "Розміри шліцьових з'єднань" для легкої серії — z  d  D = 8  36  40; в = 7 мм.

Таблиця 7.1 ‑ Рекомендовані посадки шліцьових

з’єднань за ГОСТ 1139-80

Розміри	Посадки
при центруванні за D
Для D	; ; ; ; ;
Для в	; ; ; ; ; ;
при центруванні за d
Для d	; ; ; ; ; ;
Для в	; ; ; ; ; ; ;
при центруванні за в
Для в	; ; ; ; ; ;

Таблиця 7.2 ‑ Вихідні дані до задачі №7 “Шліцьові з’єднання”

Таблиця 7.1 ‑ Вихідні дані до задачі №7 “Шліцьові з’єднання” (продовження)

2. Відповідно характеру роботи з'єднання та рекомендаціями довідкової літератури із способів центрування вибираємо з табл.7.1 центрування за діаметром D, а за ГОСТ 1139-80 - рекомендовані поля допусків та посадки для розмірів D та в при центруванні за D:

для розміру D = 40 мм - ;

для розміру в = 7 мм - .

Для нецентруючого діаметра d при центруванні за D або в поле допуску втулки рекомендується H11, а вала d11. Для нецентруючого діаметру D при центруванні за d або в поле допуску втулки приймають по H12 (ДСТ 1139-80).

3. Обираємо значення відхилень полів допусків за таблицею ДСТ 25347-82 "Граничні відхилення, мкм, полів допусків":

д

ES=25;

EI=0;

ля з'єднання D = 40 ;

es=-25;

ei=-50;

H₇ - f₇ -

S_max = ES - ei = 25 - (- 50) = 75 мкм;

S_min = EI - ei = 0 - (- 25) = 25 мкм,

тобто гарантований зазор;

д

ES=160;

EI=0;

es=-310;

ei=-470;

ля з'єднання d = 36

H11- d11 -

S_max = 160 - (- 470)= 630 мкм;

S_min = 0 - (- 310)= 310 мкм;

д

ES=35;

EI=13;

ля з'єднання в = 7 ;

es=-13;

ei=-35;

F8 - f8 -

S_max = 35 - (- 35)= 70 мкм;

S_min = 13 - (- 13)= 26 мкм.

Креслимо схему способу центрування за зовнішнім діаметром D, а також, додержуючись одного масштабу, креслимо поля допусків з'єднань (рис. 7.1).

4.Наводимо умовне позначення з'єднань:

‑ для шліцьового з'єднання з параметрами Z=8;d=36;D=40 мм; в = 7 мм з центруванням за D:

D - 836 40 7 ;

‑ для отвору цього з'єднання:

D - 836 H1140 H77 F8;

‑ для вала:

D - 836 d1140 f77 f8;

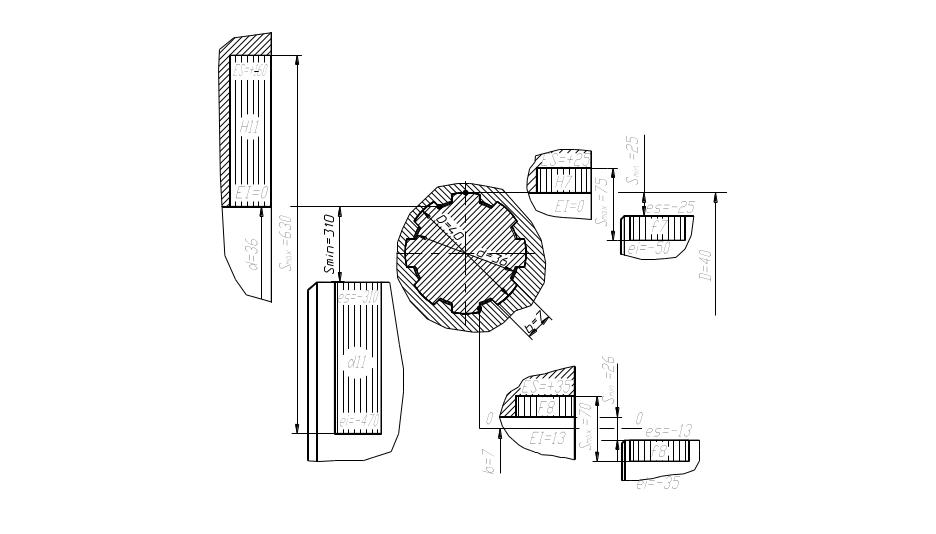

Рисунок 7.1 ‑ Шліцьове з’єднання. Профіль зуба прямобічний

Допускається не вказувати у позначенні допуски нецентруючих діаметрів, тобто

D - 83640 7 .
