2.Механические и электромеханические характеристики эд.
МЕХАНИЧЕСКОЙ ХАРАКТЕРИСТИКОЙ ЭЛЕКТРОДВИГАТЕЛЯ НАЗЫВАЕТСЯ ЗАВИСИМОСТЬ СКОРОСТИ ОТ ЭЛЕКТРОМАГНИТНОГО МОМЕНТА, РАЗВИВАЕМОГО ЭЛЕКТРОДВИГАТЕЛЕМ В УСТАНОВИВШЕМСЯ РЕЖИМЕ, Т.Е. Ω=F(М). МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ МОГУТ БЫТЬ ПРЕДСТАВЛЕНЫ КАК М=F(Ω). РАЗЛИЧАЮТ ЕСТЕСТВЕННУЮ И ИСКУССТВЕННУЮ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ. ЕСТЕСТВЕННАЯ ХАРАКТЕРИСТИКА СООТВЕТСТВУЕТ ОСНОВНОЙ СХЕМЕ ВКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ И НОМИНАЛЬНЫМ ПАРАМЕТРАМ ПИТАЮЩЕГО НАПРЯЖЕНИЯ.
ЕСЛИ ДВИГАТЕЛЬ ВКЛЮЧЕН НЕ ПО ОСНОВНОЙ СХЕМЕ, ИЛИ В ЕГО ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ВКЛЮЧЕНЫ ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ, ИЛИ ЖЕ ДВИГАТЕЛЬ ПИТАЕТСЯ НАПРЯЖЕНИЕ С НЕНОМИНАЛЬНЫМИ ПАРАМЕТРАМИ, ТО ОН БУДЕТ ИМЕТЬ ИСКУССТВЕННЫЕ ХАРАКТЕРИСТИКИ.
КАЧЕСТВЕННО МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ОЦЕНИВАЮТСЯ КОЭФФИЦИЕНТОМ ЖЕСТКОСТИ Β, ОПРЕДЕЛЯЕМЫМ КАК ПРОИЗВОДНАЯ МОМЕНТА ПО УГЛОВОЙ СКОРОСТИ:
ИСПОЛЬЗУЯ ЭТОТ ПОКАЗАТЕЛЬ, МОЖНО ХАРАКТЕРИСТИКУ 1 СИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ (РИС.1) ОЦЕНИТЬ КАК АБСОЛЮТНО ЖЕСТКУЮ (Β=∞), ХАРАКТЕРИСТИКУ 3 АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ — КАК ИМЕЮЩУЮ ПЕРЕМЕННУЮ ЖЕСТКОСТЬ, ХАРАКТЕРИСТИКУ 2 ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА НЕЗАВИСИМОГО ВОЗБУЖДЕНИЯ - КАК ЖЕСТКУЮ, ХАРАКТЕРИСТИКУ 4 ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ - КАК МЯГКУЮ.
ПРИ ПОСТРОЕНИИ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК АД ИСПОЛЬЗУЕТСЯ УПРОЩЕННОЕ УРАВНЕНИЕ, ПОЛУЧЕННОЕ ПРИ УСЛОВИИ, ЧТО АКТИВНОЕ СОПРОТИВЛЕНИЕ ОБМОТКИ СТАТОРА R1=0
ГДЕ МКР - КРИТИЧЕСКИЙ (ИЛИ МАКСИМАЛЬНЫЙ) МОМЕНТ, СООТВЕТСТВУЮЩИЙ КРИТИЧЕСКОМУ СКОЛЬЖЕНИЮ SКР.
ПОСКОЛЬКУ N=NO(1-S), ТО, ПРИВЕДЕННОЕ ВЫШЕ УРАВНЕНИЕ, ЯВЛЯЕТСЯ ФОРМУЛОЙ МЕХАНИЧЕСКОЙ ХАРАКТЕРИСТИКИ, И ПО НЕЙ МОЖНО СТРОИТЬ ГРАФИКИ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК ПО ПАСПОРТНЫМ ДАННЫМ ДВИГАТЕЛЯ. ГРАФИК МЕХАНИЧЕСКОЙ ХАРАКТЕРИСТИКИ ТРЕХФАЗНОГО АД, ПОСТРОЕННЫЙ ПО ДАННОМУ УРАВНЕНИЮ, ВЫГЛЯДИТ СЛЕДУЮЩИМ ОБРАЗОМ:
3.Расчет и построение механической характеристики ад по паспортным данным мн, ωн, ω0, μп, μмах.
МЕХАНИЧЕСКУЮ ХАРАКТЕРИСТИКУ АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ РАССЧИТЫВАЮТ ПО УТОЧНЕННОЙ ФОРМУЛЕ КЛОССА:
,
ГДЕ
,
- РАССЧИТЫВАЕМЫЙ И МАКСИМАЛЬНЫЙ МОМЕНТЫ,
Н-М;
-
КОЭФФИЦИЕНТ, Е=F(S);
,
-
ЗАДАВАЕМОЕ ЗНАЧЕНИЕ СКОЛЬЖЕНИЯ И
МАКСИМАЛЬНОЕ (КРИТИЧЕСКОЕ) СКОЛЬЖЕНИЕ
(ЕСЛИ
НЕ ЗАДАНО, ТО НАХОДИТСЯ ПО ФОРМУЛЕ),
О.Е.:
,
ГДЕ
- КРАТНОСТЬ МАКСИМАЛЬНОГО МОМЕНТА
ЭЛЕКТРОДВИГАТЕЛЯ;
-
НОМИНАЛЬНОЕ СКОЛЬЖЕНИЕ, О.Е.
МАКСИМАЛЬНЫЙ
(КРИТИЧЕСКИЙ) МОМЕНТ:
,
ГДЕ
- НОМИНАЛЬНЫЙ МОМЕНТ, Н-М;
-
КРАТНОСТЬ МАКСИМАЛЬНОГО МОМЕНТА, О.Е.
НОМИНАЛЬНЫЙ
МОМЕНТ:
,
ГДЕ
- НОМИНАЛЬНАЯ УГЛОВАЯ СКОРОСТЬ, РАД/С.
ГДЕ
- СИНХРОННАЯ ЧАСТОТА ВРАЩЕНИЯ РОТОРА,
МИН-1;
-
СИНХРОННАЯ УГЛОВАЯ СКОРОСТЬ, РАД/С;
- ЧАСТОТА ТОКА В СЕТИ, ГЦ;
- КОЛИЧЕСТВО ПАР ПОЛЮСОВ.
КОЭФФИЦИЕНТ Е:
ТОК ХОЛОСТОГО ХОДА:
ТОК ПРИ МАКСИМАЛЬНОМ (КРИТИЧЕСКОМ) СКОЛЬЖЕНИИ В ОТНОСИТЕЛЬНЫХ ЕДИНИЦАХ:
НОМИНАЛЬНЫЙ ТОК IН
ПЕРЕСЧЕТ ТОКА В ИМЕНОВАННЫЕ ЕДИНИЦЫ:
.

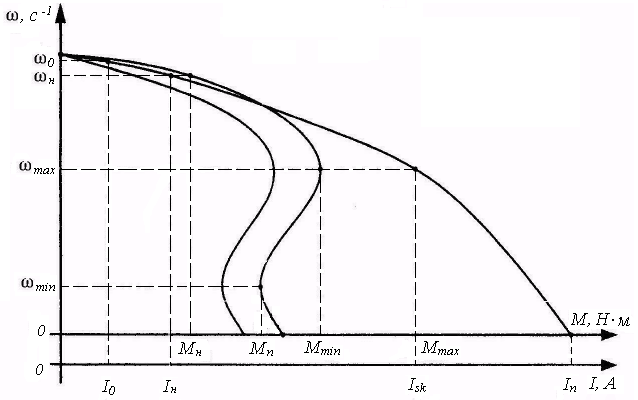

ГРАФИКИ МЕХАНИЧЕСКОЙ И ЭЛЕКТРОМЕХАНИЧЕСКОЙ ХАРАКТЕРИСТИК ИМЕЮТ СЛЕДУЮЩИЙ ВИД:
