____Электроснабжение готовые на печать

1.Электрические аппараты (предохранители, измерительные трансформаторы тока и напряжения)

Предохранители предназначены для защиты эл установок от перегрузки и ко\з. Основными элементами предохранителей являются плавкие вставки и патрон. Работа предохранителя основана на тепловом действии тока. Плавкая вставка предохранителей нагревается током. При перегрузке или кз вставка прогарает и разрывает цепь. Характеризуются номинальным напряжением, номин током предохранителя, током плавкой вставки, отключающим током и ампер-секундной хар-кой. Процесс работы плавкой вставки: 1. Нагрев до темп плавления. 2. Плавление 3. Гашение дуги. По способу и эффективности гашения электр дуги делятся на: 1)без токоограничения (дуга гасится в момент перехода тока через нулевое значение – стреляющие, пластинчатые, трубчатые) 2) с токоограничением (дуга гасится, и ток кз обрывается ранее чем он достигает ударного значения – трубчатые с заполнителем, с фибовыми трубками) Конструкция. Низковольтные:

ПР (пред с разборным патроном без наполнителя, до 500 В, от 100 до 600 А, состоит из: 1 Фибровая трубка, 2 латунные обоймы, 3 латунные колпачки, 4 контактные ножки*для больших токов, 5 плвкая вставка ), ПН (пред разборный с наполнителем), НПН (пред с наполнителем неразборный) быстродействующие предтипа ПНБ, ПБВ, ПБФ. Высоковольтные: сети свыше 1кв – ПКТ (пред с кварцевым наполнителем, токоограничивающий, до 110 кВ, номинальные токи до 400 А), ПКН (пред с кварцевым наполнителем, токоограничивающий, для защиты измерителных трансформаторов напряжения), ПВТ (пред выхлопной трубчатый)

Трансформаторы тока. С целью обеспечения безопасности измерений регулировки и обслуживания приборов и реле по току и напряжению. Они так же уменьшают сечение контрольных кабелей и проводов, удешевляя их стоимость. Состоят из магнитопровода 2, собранного из листовой или ленточной электротех стали и двух обмоток: первичной 1 и вторичной 3, содержащий соотвественно w1 и w2 витков. Первичную омботку включают последовательно в цепь, в которой делают изменения. Вывод ее маркируются Л1 и Л2. Во вторичную омботку (вывод И1 и И2) включают измерителные приборы и реле

Трансформатор тока характеризуется номинальным коэф трансформации, представляющим собой отношение первичного тока I1 ко вторичному I2, или отношение числа витокв вторичной обмотки w2 к первичной w1:

В зависимотси от величиныв погрешности трансформаторы тока делятся на 5 классов: 0.2, 0.5, 1, 3, 10 = токавая погрешность, выраженная в профентах, которую дает трансформатор при номинальном токе и нагрузке. Применяемые в высоковольтный установках, различают по : роду установки – внутненние и наружные (Н), конструктивному исполнению – проходные(п), катушечные(К), встроенные (В) и тд, по числу витков первичной обмотки – многовитковые, одновитковые(О), шинные(Ш), по виду основной изоляйии – с фарфоровой(Ц) и литой(Л) эпокскидных смол, по числу сердечников – с 1 , 2 или несколькими.

Для внутренних: ТОЛ, ТПОЛ, ТПЛ... Для наружных: ТНФ, ТФНКД.

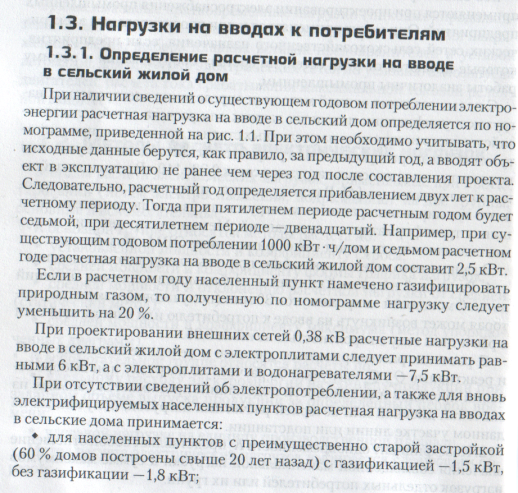

2.Определение расчетных нагрузок на вводе к потребителям.

3Определение расчетных нагрузок предприятий по промышленному производству сх продукции

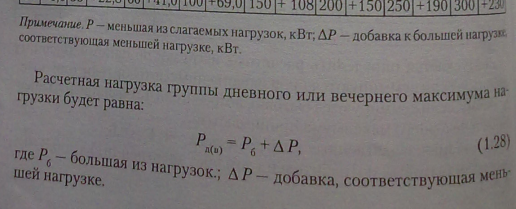

4. Определение расчетных нагрузок на участках линий в электрических сетях.

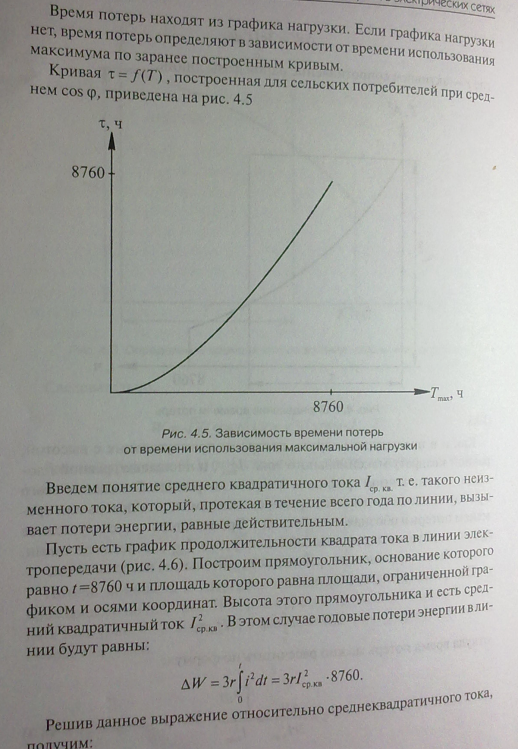

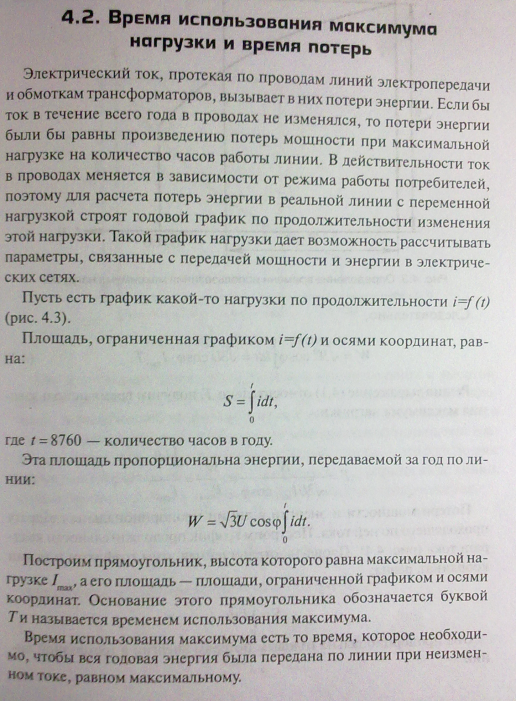

5, Время использования максимума нагрузки и время потерь.

6.определение площади сечения проводов и кабелей по экономической плотности тока.

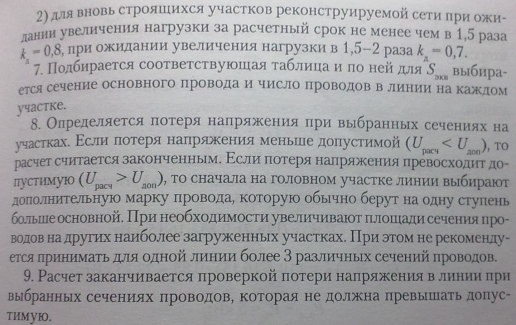

7. .определение площади сечения проводов по экономическим интервалам нагрузок.

8 Определение площади сечения проводов по допустимому нагреву.

9. Павдение и потери напряжения в линиях 3 фазного тока.

10.Расчет магистральных линий 3 фазного тока с равномерной нагрузкой фаз по допустимой потере напряжения.

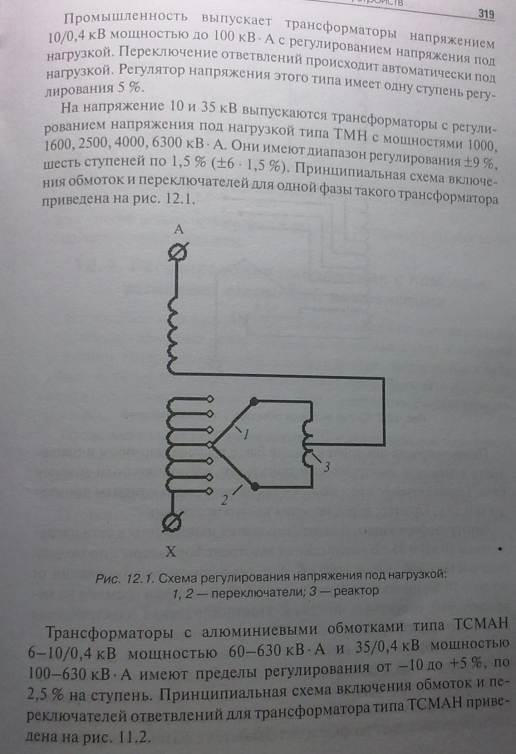

11.Регулирование напряжения с помощью сетевых устройств и установок емкостной компенсации.

12.рачет токов кз при питании от системы бесконечной мощности.

13. Расчет токов кх в сетях напряжения 380 \ 220 В.

14.Выбор электрических аппаратов по условиям нормального и аварийного режимов.

15. Защита электроустановок от атмосферных перенапряжений.
