9.Управление электроприводом измельчителей и дробилок кормов
НАГРУЗОЧНЫМ ДИАГРАММАМ ИЗМЕЛЬЧИТЕЛЕЙ И ДРОБИЛОК КОРМОВ ПРИСУЩ РЕЗКОПЕРЕМЕННЫЙ ХАРАКТЕР С БОЛЬШИМИ КОЛЕБАНИЯМИ МОМЕНТА И СКОРОСТИ. ЭНЕРГЕТИЧЕСКИЕ ПОКАЗАТЕЛИ ЗАВИСЯТ ОТ ОКРУЖНОЙ СКОРОСТИ МОЛОТКОВ (56, 66, 77 М/С) И ПОСТУПАТЕЛЬНОЙ СКОРОСТИ ЛЕНТЫ ПИТАЮЩЕГО ТРАНСПОРТЕРА (10, 17, 20 М/С), А ТАКЖЕ ОТ ВЛАЖНОСТИ, ПЛОТНОСТИ КОРМОВ И КОНСТРУКЦИИ МАШИНЫ. МИНИМАЛЬНЫЙ УДЕЛЬНЫЙ РАСХОД ЭНЕРГИИ ПРИ УДОВЛЕТВОРИТЕЛЬНОМ ПОМОЛЕ НАБЛЮДАЕТСЯ В ДИАПАЗОНЕ ОКРУЖНЫХ СКОРОСТЕЙ МОЛОТКОВ 66...77 М/С, ЧТО СООТВЕТСТВУЕТ ЧАСТОТЕ ВРАЩЕНИЯ РОТОРА ДРОБИЛКИ 1700...2000 МИН-1.
ДЛЯ ВЫРАВНИВАНИЯ НАГРУЗОЧНЫХ ДИАГРАММ И ПОВЫШЕНИЯ ПРОИЗВОДИТЕЛЬНОСТИ ПРИМЕНЯЮТ РЕГУЛЯТОРЫ ПОДАЧИ ИСХОДНОГО ПРОДУКТА. ЗАГРУЗКУ ДРОБИЛКИ РЕГУЛИРУЮТ ПО ТОКУ, СКОЛЬЖЕНИЮ И МОМЕНТУ ПРИВОДНОГО ДВИГАТЕЛЯ.
ВЫБОР СХЕМЫ УПРАВЛЕНИЯ ЗАВИСИТ ОТ СПОСОБА РЕГУЛИРОВАНИЯ ЗАГРУЗКИ ДРОБИЛКИ ИЛИ ИЗМЕЛЬЧИТЕЛЯ.
НАПРИМЕР, ДЛЯ ВЫРАВНИВАНИЯ НАГРУЗОЧНОЙ ДИАГРАММЫ ПРИВОДА ИСК-3 ПРИМЕНЯЮТ РЕГУЛИРУЕМЫЙ ПРИВОД ПИТАНИЯ, КОТОРЫЙ ПРИНИМАЕТ ГРУБЫЙ КОРМ (СОЛОМУ) И ПОДАЕТ ЕГО НА СКРЕБКОВЫЙ ТРАНСПОРТЕР ЗАГРУЗКИ.
В ЦЕПЬ ПИТАНИЯ ПРИВОДА РЕЖУЩИХ БАРАБАНОВ УСТАНОВЛЕН ДАТЧИК ТОКА, СИГНАЛ С КОТОРОГО ПОСТУПАЕТ В БЛОК УПРАВЛЕНИЯ, ГДЕ ПРОИСХОДИТ СРАВНЕНИЕ ПОСТУПИВШЕГО СИГНАЛА С ЗАДАННЫМ. В СЛУЧАЕ РАЗНОСТИ СИГНАЛОВ БЛОК УПРАВЛЕНИЯ РЕГУЛИРУЕТ СИЛУ ТОКА ЭЛЕКТРОМАГНИТНОЙ МУФТЫ СКОЛЬЖЕНИЯ, КОТОРАЯ УМЕНЬШАЕТ ИЛИ УВЕЛИЧИВАЕТ СКОРОСТЬ ДВИЖЕНИЯ ПОДАЮЩЕГО ТРАНСПОРТЕРА ПИТАТЕЛЯ ПЗМ-1,5. В РЕЗУЛЬТАТЕ СОЛОМА ПОДАЕТСЯ РАВНОМЕРНО, ХОРОШО ИЗМЕЛЬЧАЕТСЯ, УЛУЧШАЕТСЯ КАЧЕСТВО СМЕСИ, ВЫРАВНИВАЕТСЯ НАГРУЗКА ПРИВОДА.

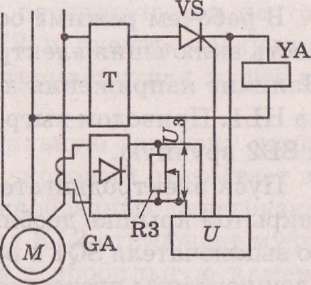

ПРИМЕР СХЕМЫ РЕГУЛЯТОРА ЗАГРУЗКИ КОРМОПРИГОТОВИТЕЛЬНОЙ МАШИНЫ, РЕАГИРУЮЩЕГО НА СИЛУ ТОКА ПРИВОДНОГО ЭЛЕКТРОДВИГАТЕЛЯ, ПРИВЕДЕН НА РИС. 3.19, ГДЕ ПРИНЯТЫ СЛЕДУЮЩИЕ ОБОЗНАЧЕНИЯ: Т — СТАБИЛИЗАТОР НАПРЯЖЕНИЯ; VS — ТИРИСТОР; YA— ЭЛЕКТРОМАГНИТ; U — БЛОК УПРАВЛЕНИЯ; GA — ДАТЧИК ТОКА.
ДЛЯ ПОДАЧИ ЗЕРНА ИЗ БУНКЕРА В ДРОБИЛКУ ИСПОЛЬЗУЕТСЯ ЛОТКОВЫЙ ВИБРОПИТАТЕЛЬ. ЕГО ПРОИЗВОДИТЕЛЬНОСТЬ ЗАВИСИТ ОТ ШИРИНЫ ЛОТКА, ВЫСОТЫ СЛОЯ ПРОДУКТА, ПЛОТНОСТИ 11
РИС 3.19. СХЕМА АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА ДРОБИЛКИ ДКУ-1А
1.Особенности эксплуатации эо в условиях с.Х. И задачи эксплуатации энергетического хозяйства.Обязанности эксплуатационного персонала.
особенности эксплуатации электрооборудования в условиях с.х.
Климатические условия различают по температуре, влажности наличию или выделению воспламеняющихся или взрывоопасных веществ, химически активных паров или газов. В соответствии с правилами устройства электрооборудования (ПУЭ) производственные помещения разделяют на:
Сухие – помещения с относительной влажностью не выше 60% (конторы, школы, больницы и т.д.).
Влажные – помещения с относительной влажностью
от 60 до 70%, пары и конденсирующая влага выделяются лишь временно.
Сырые – помещения с относительной влажностью, длительно превышающей 75% (овощехранилища, доильные залы, молочные, кухни и т.д.).
Особо сырые – помещения с относительной влажностью, близкой к 100%, поверхности помещений покрыты влагой (душевые, теплицы и т.д.).
Пыльные – помещения, в которых по условиям производства выделяется технологическая пыль, оседающая на электро-оборудовании и проникающая внутрь его (комбикормовые цеха, зерносклады и т.д.).
Особо сырые с химически активной средой – помещения с относительной влажностью, близкой к 100%, с постоянным или длительным содержанием паров аммиака, сероводорода (животноводческие помещения, склады минеральных удобрений).
Пожароопасные (класс П) – помещения, в которых изготавливают, хранят, перерабатывают или применяют горючие вещества. Различают четыре класса: П- I; П-II; П-IIа.
Взрывоопасные (класс В) – помещения, в которых по условиям технологического процесса могут образовываться взрывоопасные смеси газов или паров с воздухом или горючей пылью. Различают шесть классов: В-I; В-Iа,б,в,г; В-II.
Биологические условия эксплуатации характеризуются наличием биологически активных веществ и организмов (поверхностно активные вещества, споры, грибы и т.д.), грызунов, вредителей (мыши, крысы и т.д.) и непосредственным воздействием животных и птицы (механические повреждения, выделения). При выборе оборудования и в процессе его эксплуатации необходимо учитывать эти особенности, т.к. в противном случае может происходить повреждение изоляции грызунами, механическое повреждение электрооборудования животными, ускоренное старение изоляции из-за отложений микроорганизмов. Исследования биологических условий эксплуатации на работоспособность оборудования пока недостаточно изучены и систематизированы.
Механические условия эксплуатации характеризуются особенностями ветровых, снеговых и гололедных нагрузок, особенностями механических характеристик рабочих машин и их изменений в процессе эксплуатации (старение смазки, коррозия, износ и т.д.) вибрационными и другими показателями. Так, по условиям образования гололеда различают I, II и III районы с расчетной толщиной стенки гололеда 5, 10, 15 мм и более; по ветровой нагрузке – также три района.
Электрические условия эксплуатации определяются условиями опасности поражения электрическим током и особенностями электроснабжения сельскохозяйственных потребителей. По условиям поражения электрическим током в сответствии с ПТЭ и ПТБ различают помещения без повышенной опасности, помещения с повышенной опасностью и особо опасные помещения. Особенности эксплуатации заключаются в ограничении уровней напряжений, применяемых для питания электрооборудования, качества изоляции и периодичности профилактических работ.
Особенностями электроснабжения сельскохозяйственных потребителей являются: большая разветвленность и протяженность электрических сетей, наличие большого количества воздушных линий и открытых трансформаторныз подстанций, неравномерность загрузки сетей и подстанций в течение суток и года, значительное количество однофазных потребителей, невысокие значения генерирующих и трансформаторных мощностей. Это приводит к частой повреждаемости сетей, сложным условиям работы распределительных сетей и трансформаторных подстанций, несимметрии токов и напряжений, значительных колобаний напряжений при пусках мощных потребителей и несоблюдению требований к качеству электрической энергии в соответствии с ГОСТ 13109-97.
Социально-технические условия эксплуатации характеризуются значительной рассредоточенностью оборудования, что требует 15…40% времени на переезды; разнотипностью оборудования, что вызывает необходимость разработки сложных графиков ТО и ТР, необходимость в специальном оборудовании и специалистах; высокой вариабельностью фронта работ, что вызывает необхо-димость привлечения к работам неодинакового количества электромонтеров; низкой квалификацией электротехнического персонала и низкой обеспеченностью даже этим низкоквали-фицированным персоналом (в отдельных хозяйствах эти службы отсутствуют вообще, а обеспеченность в среднем не превышает 20% от нормативной), что затрудняет а в ряде случаев и делает невозможной реализацию графиков ТО и ТР, а эксплуатация из профилактической превращается в послеотказовую; неукомплектованностью ЭТС хозяйств инструментом, приборами, транспортными и другими средствами и механизмами.
основная задача – обеспечение основных технологических процессов, повышение экономической эффективности и конкурентоспособности хозяйствования.
Основные задачи ЭТС: проведение единой технической политики в вопросах развития энергетики, организации эксплуатации электрооборудования и обеспечения электробезопасности; повышение производительности труда и улучшение социальных условий обслуживающего персонала; участие в обеспечении бесперебойного и качественного электроснабжения предприятий; обеспечение рационального использования и работоспособности установленного электрооборудования; разработка и осуществление организационно-технических мероприятий по экономии энергетических и материальных ресурсов; совершенствование и развитие электрификации и автоматизации производства, подготовки и повышении квалификации персонала; выполнение комплекса работ по технической эксплуатации электрооборудования, включая их планирование и материально-техническое обеспечение.
Инженер-электрик организует и обеспечивает эксплуатацию электрооборудования, рациональное использование электроэнергии, соблюдение правил охраны труда и техники безопасности. Ему подчинены все работники ЭТС.
Инженер-электрик обязан:
организовать эффективную эксплуатацию электрооборудования в целях повышения эффективности производства хозяйства;
участвовать в разработке планов электрификации хозяйства;
разрабатывать и представлять на утверждение главному инженеру-энергетику графики ППР электрооборудования, организовывать их выполнение и вести контроль качества работ;
участвовать на составление заявок на материальные ресурсы;
организовывать приемку в эксплуатацию нового и отремонтированного электрооборудования;
участвовать в разработке и внедрении прогрессивных норм выработки персонала ЭТС, организовывать внедрение достижений науки и передового опыта;
обеспечивать рациональное хранение электрооборудования;
составлять акты на списание техники;
представлять материалы о поощрении лучших исполнителей, о наложении взысканий на лиц, нарушающих трудовую и производственную дисциплину;
проводить воспитательную работу среди работников службы, своевременно рассматривать их предложения и жалобы;
обеспечивать ведение технической документации и представление отчетности;
проводить инструктаж по охране труда и техники безопасности.
