1.Определение понятия электропривод.Структурная схема электропривода эп.

ЭЛЕКТРОПРИВОДОМ (ЭП) НАЗЫВАЕТСЯ ЭЛЕКТРОМЕХАНИЧЕСКАЯ СИ¬СТЕМА, СОСТОЯЩАЯ ИЗ ЭЛЕКТРОДВИГАТЕЛЬНОГО, ПРЕОБРАЗОВАТЕЛЬНОГО, ПЕРЕДАТОЧНОГО И УПРАВЛЯЮЩЕГО УСТРОЙСТВ И ПРЕДНАЗНАЧЕННАЯ ДЛЯ ПРИВЕДЕНИЯ В ДВИЖЕНИЕ РАБОЧИХ ОРГАНОВ МАШИН И УПРАВЛЕНИЯ ЭТИМ ДВИЖЕНИЕМ (ПО ГОСТ 16593-79).

ЭЛЕКТРОПРИВОДЫ ПОДРАЗДЕЛЯЮТСЯ НА ГРУППОВЫЕ, ИНДИВИДУ¬АЛЬНЫЕ И ВЗАИМОСВЯЗАННЫЕ.

В ГРУППОВОМ ПРИВОДЕ ОДИН ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДИТ В ДВИ¬ЖЕНИЕ С ПОМОЩЬЮ РАЗВЕТВЛЕННОЙ ПЕРЕДАЧИ ГРУППУ МЕХАНИЗМОВ ИЛИ РАБОЧИХ ОРГАНОВ ОДНОГО МЕХАНИЗМА. КИНЕМАТИЧЕСКАЯ СХЕМА ТАКОГО ПРИВОДА ГРОМОЗДКАЯ, А САМ ПРИВОД НЕЭКОНОМИЧЕН, ПОЭТО¬МУ НАХОДИТ ОГРАНИЧЕННОЕ ПРИМЕНЕНИЕ.

В ИНДИВИДУАЛЬНОМ ПРИВОДЕ ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДИТ В ДВИ¬ЖЕНИЕ ТОЛЬКО ОДИН РАБОЧИЙ ОРГАН. КИНЕМАТИЧЕСКАЯ СХЕМА МЕХА¬НИЗМА С ТАКИМ ПРИВОДОМ СУЩЕСТВЕННО УПРОЩАЕТСЯ, ПОВЫШАЕТСЯ ЭКОНОМИЧНОСТЬ И СНИЖАЕТСЯ МЕТАЛЛОЕМКОСТЬ МЕХАНИЗМА. ЭЛЕК¬ТРОДВИГАТЕЛЬ МОЖЕТ ВСТРАИВАТЬСЯ НЕПОСРЕДСТВЕННО В МЕХАНИЗМ.

ВЗАИМОСВЯЗАННЫЙ ПРИВОД ОБЕСПЕЧИВАЕТ РАБОТУ ОДНОГО МЕХА¬НИЗМА С ПОМОЩЬЮ НЕСКОЛЬКИХ ЭЛЕКТРОДВИГАТЕЛЕЙ.

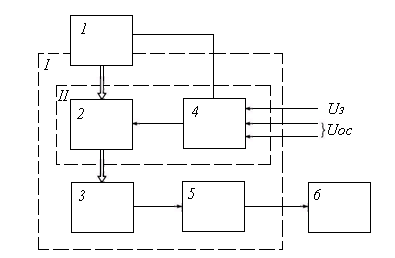

СТРУКТУРНАЯ СХЕМА ЭЛЕКТРОПРИВОДА ПРИВЕДЕНА НА РИС.1.

ОСНОВНОЙ ЭЛЕМЕНТ ЭЛЕКТРОПРИВОДА — ЭЛЕКТРОДВИГАТЕЛЬ (ЭД), КОТОРЫЙ ПРЕОБРАЗУЕТ ЭЛЕКТРИЧЕСКУЮ ЭНЕРГИЮ В МЕХАНИЧЕСКУЮ. ДЛЯ ПОЛУЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ ТРЕБУЕМЫХ ПАРАМЕТРОВ МЕЖДУ ДВИГАТЕЛЕМ И ИСТОЧНИКОМ ЭНЕРГИИ ВКЛЮЧАЮТ СИЛОВОЙ ПРЕОБРА¬ЗОВАТЕЛЬ.

УПРАВЛЕНИЕ ПРЕОБРАЗОВАТЕЛЕМ ОСУЩЕСТВЛЯЕТСЯ ОТ БЛОКА УПРАВ¬ЛЕНИЯ, НА ВХОД КОТОРОГО ПОСТУПАЮТ ЗАДАЮЩИЙ СИГНАЛ UЗ И СИГ¬НАЛЫ UОС ОБРАТНОЙ СВЯЗИ (ОС), СОДЕРЖАЩИЕ ИНФОРМАЦИЮ О ХА¬РАКТЕРЕ ДВИЖЕНИЯ ИСПОЛНИТЕЛЬНЫХ ОРГАНОВ, РАБОТЕ ОТДЕЛЬНЫХ УЗЛОВ, АВАРИЙНЫХ РЕЖИМАХ. ПРЕОБРАЗОВАТЕЛЬ ВМЕСТЕ С БЛОКОМ УПРАВЛЕНИЯ ОБРАЗУЮТ СИСТЕМУ УПРАВЛЕНИЯ.

ЖИРНЫМИ СТРЕЛКАМИ НА РИС.1 ПОКАЗАНЫ СИЛОВЫЕ КАНАЛЫ ПЕРЕДАЧИ ЭЛЕКТРИЧЕСКОЙ И МЕХАНИЧЕСКОЙ ЭНЕРГИИ, А ТОНКИМИ - КАНАЛЫ ПЕРЕДАЧИ СИГНАЛОВ УПРАВЛЕНИЯ.

2. Механические и электромеханические характеристики эд.

МЕХАНИЧЕСКОЙ ХАРАКТЕРИСТИКОЙ РАБОЧЕЙ МАШИНЫ НАЗЫ­ВАЕТСЯ ЗАВИСИМОСТЬ: М = F (Ω), ГДЕ М - МОМЕНТ СОПРОТИВЛЕНИЯ РАБОЧЕЙ МАШИНЫ, Н•М; Ω - УГ­ЛОВАЯ СКОРОСТЬ, РАД/С; Ω=ΠN/30; Π - ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН.

БОЛЬШИНСТВО МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК МАШИН ПОЗВОЛЯ­ЕТ ОПИСАТЬ СЛЕДУЮЩАЯ ЭМПИРИЧЕСКАЯ ФОРМУЛА: М = М₀ + (М_С.НОМ - М₀)(Ω/Ω_НОМ)^Х, ГДЕ М₀ - НАЧАЛЬНЫЙ МОМЕНТ СОПРОТИВЛЕНИЯ ПРИ Ω = 0; Ω - ТЕ­КУЩЕЕ ЗНАЧЕНИЕ УГЛОВОЙ СКОРОСТИ, СООТВЕТСТВУЮЩЕЕ ТЕКУЩЕМУ ЗНАЧЕНИЮ МОМЕНТА М; М_С.НОМ - СТАТИЧЕСКИЙ МОМЕНТ СОПРОТИВ­ЛЕНИЯ ПРИ Ω_НОМ.

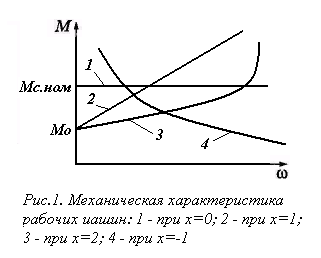

ПРИ Х = 0 ПОЛУЧАЕТСЯ НЕ ЗАВИСЯЩАЯ ОТ СКОРОСТИ МЕХАНИЧЕСКАЯ ХА­РАКТЕРИСТИКА, ДЛЯ КОТОРОЙ М = МС.НОМ (ПРЯМАЯ 1 НА РИС. 1). ТА­КАЯ ХАРАКТЕРИСТИКА У ПОДЪЕМНЫХ КРАНОВ, ЛЕБЕДОК. К ЭТОЙ ГРУППЕ МОГУТ БЫТЬ ОТНЕСЕНЫ МЕХАНИЗМЫ, У КО­ТОРЫХ ОСНОВНОЕ СОПРОТИВЛЕНИЕ СОЗ­ДАЮТ СИЛЫ ТРЕНИЯ (НАВОЗОУБОРОЧНЫЕ ТРАНСПОРТЕРЫ, КОРМОРАЗДАТЧИКИ, ШНЕКИ, КОНВЕЙЕРЫ, БАРАБАНЫ СУШИЛОК, ТРИЕРЫ). ПРИ Х=1 ПОЛУЧАЕТСЯ ЛИНЕЙНО ВОЗРАСТАЮЩАЯ ХАРАКТЕРИСТИ­КА (ЛИНИЯ 2 НА РИС.1). ЕЮ ОБЛАДАЮТ МНОГИЕ МАШИНЫ, У КОТОРЫХ ОСНОВНЫЕ СОПРОТИВЛЕНИЯ СОЗДАЮТСЯ СИЛАМИ ТРЕНИЯ СОВМЕСТНО С АЭРОДИНАМИЧЕСКИМИ (МОЛОТИЛКИ, ДРОБИЛКИ КОРМОВ, ЛЕСОПИЛЬНЫЕ РАМЫ, ЗЕРНООЧИСТИТЕЛЬНЫЕ МАШИНЫ). ИНОГДА ТАКАЯ ХАРАКТЕРИ­СТИКА НАЗЫВАЕТСЯ ГЕНЕРАТОРНОЙ, ТАК КАК ОНА ПРИСУЩА ГЕНЕРАТО­РАМ ПОСТОЯННОГО ТОКА НЕЗАВИСИМОГО ВОЗБУЖДЕНИЯ ПРИ ПОСТОЯННОЙ НАГРУЗКЕ.

ЕСЛИ Х=2, ТО МОМЕНТ СОПРОТИВЛЕНИЯ ПРОПОРЦИОНАЛЕН КВАД­РАТУ УГЛОВОЙ СКОРОСТИ (КРИВАЯ 3 НА РИС.1). ТАКАЯ ХАРАКТЕРИ­СТИКА НАЗЫВАЕТСЯ ВЕНТИЛЯТОРНОЙ. ТАК ИЗМЕНЯЕТСЯ МОМЕНТ СОПРО­ТИВЛЕНИЯ ВЕНТИЛЯТОРОВ, КОМПРЕССОРОВ, ЦЕНТРОБЕЖНЫХ НАСОСОВ, СЕПАРАТОРОВ, ПНЕВМАТИЧЕСКИХ ТРАНСПОРТЕРОВ И ДРУГИХ МЕХАНИЗ­МОВ, ПРИНЦИП РАБОТЫ КОТОРЫХ ОСНОВАН НА ЗАКОНАХ АЭРО- И ГИД­РОДИНАМИКИ. ЕСЛИ Х=-1, ТО ПОЛУЧАЕТСЯ НЕЛИНЕЙНО СПАДАЮЩАЯ ХАРАКТЕ­РИСТИКА (КРИВАЯ 4 НА РИС.1), ДЛЯ КОТОРОЙ МОМЕНТ СОПРОТИВЛЕ­НИЯ ИЗМЕНЯЕТСЯ ОБРАТНО ПРОПОРЦИОНАЛЬНО СКОРОСТИ, А МОЩНОСТЬ ОСТАЕТСЯ ПОСТОЯННОЙ (ТАКОЙ ХАРАКТЕРИСТИКОЙ ОБЛАДАЮТ МЕТАЛЛОРЕЖУЩИЕ СТАНКИ, У КОТОРЫХ С УВЕЛИЧЕНИЕМ ПОДАЧИ СКОРОСТЬ ВРАЩЕНИЯ ДЕТАЛЕЙ УМЕНЬШАЕТСЯ)
