Диагностирование изоляции
Под действием
электрического поля в изоляции происходят
сложные процессы. Во-первых, из-за
присутствия в диэлектриках свободных
зарядов, обусловленных примесями и
дефектами строения, в изоляции всегда
возникает ток сквозной проходимости
,
во-вторых, происходит замедленная
поляризация, т.е. смещение и поворот
связанных дипольных молекул, создающих
ток абсорбции
,
в-третьих, происходит мгновенная
поляризация, представляющая собой
упругое смещение и деформацию электронных
оболочек атомов и ионов и создающая ток
смещения
.
Для изучения
перечисленных процессов используют
схему замещения изоляции, показанную
на рис. 3.1,а. Резистор
характеризует сопротивление сквозному
току; конденсатор
– емкость, обусловленную дипольной
поляризацией; конденсатор
– емкость электронной поляризации
(геометрическая емкость); резистор
– эквивалентные потери при дипольной
поляризации.

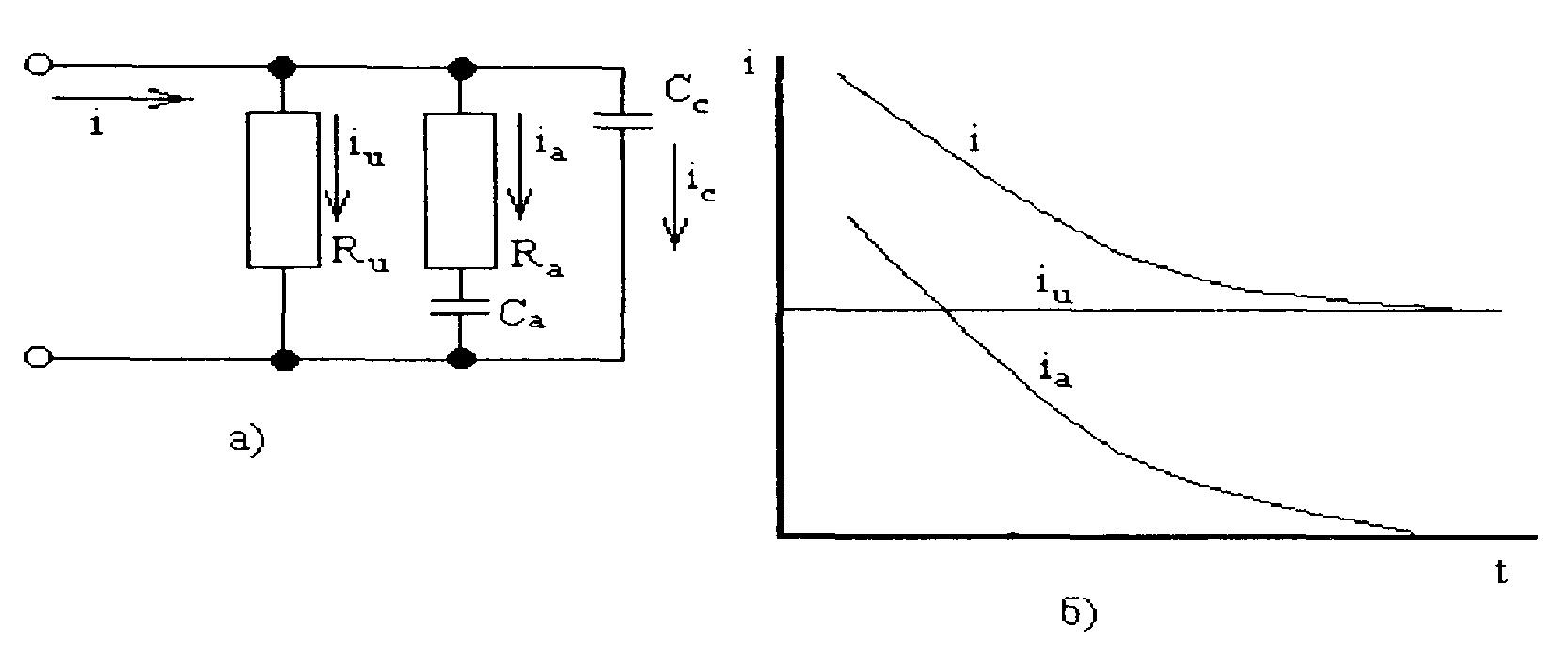

Рисунок 6.1- Схема замещения изоляции (а) и диаграмма токов,
протекающих по ней (б)
На рис. 6.1, б показаны зависимости токов, проходящих через изоляцию, от времени нахождения под постоянным напряжением. Как видно, ток абсорбции затухает по мере завершения процессов замедленной поляризации, а ток сквозной проводимости сохраняется неизменным. Токи смещения столь кратковременны, что их не учитывают. Суммарный ток i имеет затухающий характер.
Истинное сопротивление изоляции зависит от сквозного тока и его можно определить по формуле:
где – приложенное напряжение, В.
Поскольку измерение связано с определенными трудностями, сопротивление изоляции рассчитывают как частное от деления напряжения на значение тока, установившегося через минуту после включения напряжения. К этому моменту ток затухает и не вносит погрешность. Если же измерение проводить при небольшой выдержке времени, то может создаться неправильное представление о сопротивлении изоляции.
Для исправной изоляции в ПУЭ и ПТЭ установлены нормативы, характеризующие параметры схемы замещения. Например, наименьшее допустимое сопротивление (МОм) изоляции электродвигателя мощностью (кВт) и напряжением свыше 1000 В при рабочей температуре определяют по выражению:
где – номинальное линейное напряжение, В.
При эксплуатации электрооборудования его изоляции подвергается влиянию рабочего напряжения, кратковременным перенапряжениям от грозовых разрядов и коммутационных операций, механическим и тепловым нагрузкам, загрязнению, увлажнению и другим неблагоприятным воздействиям. В результате этого свойства изоляции непрерывно ухудшаются.
Из схемы замещения
видно, что от качества изоляции зависят
значения токов утечки, абсорбции,
смещения и мощности потерь в цепи
.
Поэтому их принимают за диагностические
параметры изоляции. Дополнительно
используют характеристики электрической
прочности. Задача диагностирования
состоит в том, чтобы определить фактические
значения параметров и сравнить их с
соответствующими нормами.
К основным способам диагностирования изоляции относятся: измерение сопротивлений изоляции; измерение емкости изоляции; измерение диэлектрических потерь; испытание повышенным напряжением переменного или постоянного тока.
Измерение сопротивления изоляции. Согласно методике при измерении сопротивления изоляции одной фазы две другие фазы должны быть заземлены.
Для того чтобы сделать правильный вывод о состоянии изоляции электрической машины, необходимо придерживаться следующих правил:
- Измерения необходимо производить поочередно для каждой
электрически независимой цепи (фазы) при соединении всех остальных цепей с корпусом.
- Каждая цепь (фаза) после измерения сопротивления ее изоляции соединяется с корпусом машины на время не менее 15 секунд при мощности машины до 1000 кВт (или кВ∙А) и не менее 1 минуты при более высокой мощности, и не менее 3 минут при применении мегаомметра на 2500 В.
Определение
увлажненности изоляции по коэффициенту
абсорбции.
Пусть изоляция некоторого электрооборудования,
например, электродвигателя, моделируется
схемой замещения (см. рис. 3.1,а). Из
предыдущего рассмотрения процессов
электропроводности и поляризации
следует, что для заведомо сухой изоляции
в процессе измерения суммарный ток
будет резко затухать (рис. 3.2). У влажной
изоляции такого же двигателя суммарный
ток
больше и будет затухать медленнее,
потому что из-за увлажнения прирост
тока сквозной проводимости больше, чем
прирост тока абсорбции. Описанный
характер изменения суммарного тока
определяет динамику сопротивления
изоляции. При постоянном напряжении
мегаомметра сопротивление сухой
изоляции
при измерении будет резко увеличиваться,
а сопротивление влажной
будет возрастать незначительно.
Следовательно, по состоянию сопротивления
изоляции в зависимости от продолжительности
измерения можно определить, увлажнена
изоляция или нет.
Диагностирование
увлажнения изоляции состоит в измерении
мегаомметром ее сопротивления в моменты
и
(
>
)
после подачи напряжения и определения
отношения
/
,
называемого коэффициентом абсорбции.
Обычно принимают (
=15с,
(
=60с
и рассчитывают
.
Если
>1,3,
то изоляцию считают сухой; если
1,3,
то изоляцию признают влажной.
Рисунок 6.2- График изменения полного тока и сопротивления
сухой и влажной изоляции
Измерения емкости. В последние годы большое внимание уделяется разработке ёмкостных методов, позволяющих достаточно точно определять увлажненность вводимого в работу электрооборудования. По сопротивлению изоляции и коэффициенту абсорбции для электрооборудования с волокнистой изоляцией, особенно трансформаторов, нельзя судить, что данное оборудование не требует сушки перед включением его в работу. В этих случаях дополнительно проверяют степень увлажнённости изоляции ёмкостными методами как-то: «ёмкость-температура», «ёмкость-частота», «ёмкость-время».
Метод
«ёмкость-температура»
заключается в сравнении ёмкостей
оборудования (обмоток трансформаторов),
измеренных при разных температурах.
Принято, что верхний предел температуры
не более 70°С, а нижний - не менее 20°С. При
этом отношение ёмкости
к ёмкости
оборудования в нагретом состоянии к
емкости того же оборудования в холодном
состоянии не должно превышать 1,15 для
сухой изоляции. Превышение этой величины
является показателем увлажнения.
Физический смысл изменения отношения
объясняется следующим образом. Сухая
изоляция класса нагревостойкости
более однородна, чем влажная и понижение
или повышение температуры незначительно
влияет на её ёмкость. Влажная изоляция
становится более неоднородной и её
ёмкость увеличивается. При возрастании
температуры неоднородность изоляции
проявляется резче из-за растворения во
влаге остатков щелочей и кислот; в
результате ёмкость увеличивается ещё
больше. На рис.13.3. показана зависимость
отношения
температуры для сухой и влажной
изоляции.
Рисунок 6.3- Зависимость отношения от температуры:
1 и 2 сухая и влажная изоляция
Недостаток этого метода испытываемого оборудования заключается в том, что требуется нагрев испытуемого оборудования.
Метод «емкость – частота». Соотношение величин емкостей абсорбции и смещения изоляции зависит от степени ее увлажнения. В сухой изоляции преобладает электронная поляризация, характеризуемая емкостью смещения, а во влажной – дипольная поляризация (за счет дипольных молекул воды усиливается емкость абсорбции). Абсолютные значения величин этих емкостей имеют различную зависимость от частоты тока (рис. 13.4).
Рисунок 6.4- График изменения емкости сухой и влажной изоляций
Емкость сухой
изоляции практически не зависит от
частоты, так как поляризация в ней
происходит почти мгновенно. Емкость же
влажной изоляции
с ростом
частоты убывает. Это объясняется тем,
что при малой частоте дипольные молекулы
воды успевают следовать (поворачиваться)
за полем и
имеет
наибольшее значение. Когда же частота
становится большой, молекулы из-за
своей инертности не успевают следовать
за полем. Абсорбционная емкость
уменьшается, и ее значение приближается
к емкости, обусловленной лишь электронной
поляризацией. Поэтому по степени
изменения емкости от частоты можно
определить увлажненность изоляции.
Диагностирование
увлажнения состоит в измерении емкости
изоляции при частоте
и
(
>
)
и определении отношения
.
Обычно принимают
= 2,
= 50 Гц и измеряют соответственно
и
.
Если (
)<1,2,
то изоляция сухая, если (
)
1,2,
– увлажненная. Такой способ диагностирования
проводят при помощи прибора контроля
влажности изоляции.
Состояние изоляции
оценивают по отношению
,
которое подсчитывают по формуле:
Полученное значение сравнивают с нормами, приведенными в Инструкции по контролю за состоянием изоляции трансформаторов, ПУЭ и ПТЭ.
Метод «ёмкость-время»
- характеризуется
тем, что сначала создают ёмкость
испытываемого объекта, а затем осуществляют
двухкратный его разряд: быстрый - сразу
после окончания заряда, и медленный -
через одну секунду. Прирост общей емкости
за счет абсорбционной сухой изоляции
будет небольшой
;
влажной -
.
При испытании изоляции рассмотренными методами пользуются приборами ПКВ-7, ПКВ-8. Эти же приборы применяют для определения влажности изоляции залитых и не залитых маслом трансформаторов - в процессе их монтажа и ремонта.
Для трансформаторов,
у которых сердечник с обмотками вынут
из бака во время ремонта, определяют
значения
и
.
Состояние изоляции оценивают, соотнося
/
с существующими нормами.
Метод коэффициента
нелинейности.
В многослойной сухой изоляции класса
«В» поляризация значительна, поэтому
ёмкостные методы в этом случае не
применимы. При испытании такой изоляции
в электрических машинах критерием
степени увлажненности служит
вольтамперная характеристика, т.е.
зависимость тока утечки от приложенного
при испытании напряжения:
(рис. 6.5).
Для сухой изоляции характеристика имеет линейную зависимость, а для влажной - нелинейную, что связано с большим приложенным выпрямленным напряжением.
Рисунок
6.5- Зависимость тока утечки
от приложенного напряжения
(электродвигатель рассчитан на
напряжение 6 кВ) 1 и 2 - для влажной и сухой
изоляции
В увлажненной изоляции ионизация наступает при определенном значении напряжения и, как следствие, показателем влажности служит коэффициент нелинейности.
где
– сопротивление изоляции, определяемое
по току утечки при испытательном
напряжении, равном половине номинального;
– сопротивление
изоляции, определяемое по току утечки
при испытательном напряжении, равном
максимальному выпрямленному.
Определение местных дефектов изоляции по частичным разрядам. Электрическое поле исправной изоляционной системы содержит основную гармонику. При появлении в изоляции каверн, расслоений, трещин и других дефектов в них равномерность поля нарушается, возникают частичные разряды, создающие высокочастотные колебания. Обнаружение этих колебаний при помощи специального прибора (индикатор частичных разрядов - ИЧР) позволяет выявить наличие дефектов, а в отдельных случаях место их расположения. Принцип действия ИЧР основан на использовании воздействия электрических нестационарных процессов, сопровождающих разряды, на электрический колебательный контур или антенну, усилитель и измерительный прибор.
Алгоритм диагностирования состоит в следующем. На изоляцию подают повышенное напряжение. Приемным колебательным контуром или антенной ИЧР исследует пространство вокруг изоляционной системы. При этом измерительный прибор ИЧР позволяет зафиксировать высокочастотные колебания и выявить место, где они имеют наибольший уровень. Обычно это место совпадает с местным дефектом. Известны схемы, в которых ИЧР подключают к исполнительной цепи через разделительный конденсатор.
Определение диэлектрических потерь. Методом диэлектрических потерь проверяют изоляцию вводов, проходных изоляторов, трансформаторов, электрических машин и т.д. Диэлектрические потери или пропорциональный им тангенс угла диэлектрических потерь служит одной из основных характеристик состояния электрической изоляции. По величине потерь можно судить о надежности изоляции по отношению к тепловому пробою (тепловой устойчивости), общем старении и увлажненности изоляции. Если к диэлектрику приложить переменное напряжение, то ток будет изменяться каждый полупериод, т.е. сто раз в секунду. Приложенные к диэлектрику напряжение и токи, проходящие в нём можно представить векторами и построить векторную (рис.6.6.) диаграмму.
Рисунок 6.6- Векторная диаграмма электрических токов в диэлектрике, находящимся под напряжением
Если в прямоугольных
координатах по горизонтальной оси
отложить вектор и, изображающий
приложенное к диэлектрику напряжение
U,
то вектор тока смещения
(чисто ёмкостный ток) будет опережать
приложенное напряжение и на 90° Ток
абсорбции является результатом
замедленной поляризации диэлектрика
при котором имеются потери энергии в
диэлектрике, поэтому он содержит
реактивную
и активную
составляющие.
Вектор реактивного абсорбционного тока
будет иметь то же направление, что и
вектор тока смещения, поэтому на векторной
диаграмме он прибавляется к вектору
тока смещения. Вектор реактивного
абсорбционного тока должен иметь то же
направление, что и приложенное напряжение,
поэтому на диаграмме он отложен
перпендикулярно вектору реактивного
тока (
+
).
Общий ток абсорбции
является геометрической суммой
составляющих активного и реактивного
токов. Ток сквозной проводимости Iφ
(ток утечки) через диэлектрик является
активным током, который также вызывает
потери в диэлектрике, как и активный
абсорбционный ток. На диаграмме ток
проводимости прибавлен к вектору
активного абсорбционного тока. Общий
ток, проходящий через диэлектрик,
является геометрической суммой всех
перечисленных
токов. Он
сдвинут относительно напряжения на
угол
,
а по отношению реактивного тока (
+
)
на угол
.
Таким образом, через диэлектрик проходит
активный ток
,
состоящий из активной составляющей
тока абсорбции
и тока проводимости
:
и реактивный
(емкостной) ток
состоящий
из реактивной составляющей тока абсорбции
и тока смещения:
Прохождение
активного тока через диэлектрик вызывает
потери электрической энергии, называемыми
диэлектрическими потерями.
Зная величину активного тока, проходящего
через диэлектрик, можно найти мощность
,
затрачиваемую на нагревание диэлектрика:
Реактивная мощность
диэлектрика определяется величиной
тока
и приложенного к диэлектрику напряжения:
Из прямоугольного треугольника ЛВС векторной диаграммы следует:
Если ёмкость
рассматриваемого изолятора равна
,
то его проводимость будет
,
где
;
- частота переменного тока, Гц, и величина реактивного тока может быть выражена:
Подставив это значение в предшествующую формулу, найдем другое выражение для активного тока:
Тогда активная мощность, затрачиваемая на нагревание диэлектрика, получит выражение:
Это и есть мощность
диэлектрических потерь. Величина
называется тангенсом угла диэлектрических
потерь.
Следовательно, потери и тангенс угла диэлектрических потерь пропорциональны друг другу:
Значение обычно не превышает сотых или десятых долей единицы, поэтому его принято измерять в процентах. Предельное значение для конкретных электроустановок не должно быть больше установленного «Нормами испытаний электрооборудования».
Для одного и того же диэлектрика зависит от температуры и частоты приложенного напряжения, которое при определении угла потерь должно быть достаточно высоким (обычно 10 кВ). Значение нормировано для температуры 20°С; измерения производят мостами типов МД-16, Р595, Р5026.
В зависимости от места включения -измерительного элемента, через который протекает ток объекта, мостовая схема может быть нормальной и перевернутой. В первом случае измерительный элемент находится под низким потенциалом и экранировать схему очень просто. Во втором случае оборудование заземлено.
Применяя мосты Р595, Р5026 находят значение при напряжении от 3 до 10 кВ по первой и второй схемам, а при напряжении 100 В только по первой схеме. Тангенс угла диэлектрических потерь трансформаторов и вращающихся машин измеряют между каждой обмоткой и корпусом при заземленных свободных обмотках.
