Изоляторы воздушных линий
Применяются следующие типы изоляторов:
- фарфоровые штыревые типа ШС-6, ШС-10 - для линий напряжением 6... 10 кВ;
- фарфоровые штыревые типа Ш-20, ШД-35 - для линий напряжением 20...35 кВ;
- подвесные фарфоровые или стеклянные изоляторы ПФ и ПС – для линий напряжением 35 кВ и выше.
Изоляторы типа ШД и ШС крепятся к опорам на крюках и штырях. При напряжении 110 кВ и выше применяются только подвесные изоляторы, которые собираются в гирлянды (рис. 9).
Гирлянды подвесных изоляторов бывают поддерживающие и натяжные. Поддерживающие изоляторы располагаются вертикально на промежуточных опорах, натяжные гирлянды используются на анкерных опорах и находятся почти в горизонтальном положении. На ответственных участках ЛЭП применяют сдвоенные гирлянды.
Рисунок 9 - Гирлянда подвесных изоляторов 1 - изолятор; 2 - зажим для крепления провода; 3 -провод
Число изоляторов в гирлянде зависит от напряжения ЛЭП, эффективной и нормированной длины пути утечки и материала опоры (требуемого уровня изоляции). На деревянных и железобетонных опорах при напряжении 35 кВ берется два подвесных изолятора в гирлянде, при напряжении 110 кВ - шесть изоляторов, при напряжении 220 кВ – двенадцать изоляторов. На металлических опорах берется на один-два изолятора больше.
На воздушных линиях напряжением выше 220 кВ для защиты гирлянд от повреждений при возникновении дуги короткого замыкания применяются защитные рога и кольца.
Опоры воздушных линий
Воздушные ЛЭП прокладываются на деревянных, металлических и железобетонных опорах.
По назначению опоры бывают промежуточными, анкерными, угловыми и концевыми.
Опоры могут быть одноцепными и двухцепными, с тросом и без троса.
Наиболее распространенными на линиях являются промежуточные опоры. В равнинных местностях число этих опор составляет 80...90% от общего числа опор (рис.10) при нормальных режимах работы, когда все провода целы, на промежуточные опоры усилий, действующих вдоль линии, нет.
Опора (рис. 11) воспринимает вертикальные силы - массу проводов, изоляторов, льда и самой опоры и горизонтальные силы - давление ветра на провода и опору.
Рисунок 10 - Схема воздушной линии
При обрыве провода промежуточная опора должна принять продольную силу неуравновешенного тяжения по проводу, оборвавшемуся по одному из пролетов.
Анкерные опоры устанавливаются через определенное число пролетов (через каждые 3...5 км линии), имеют жесткое закрепление проводов и рассчитываются на обрыв всех проводов. Провода линий с подвесными изоляторами крепятся на анкерных опорах натяжными гирляндами, провода одной и той же фазы смежных с опорой пролетов соединены петлями проводов.

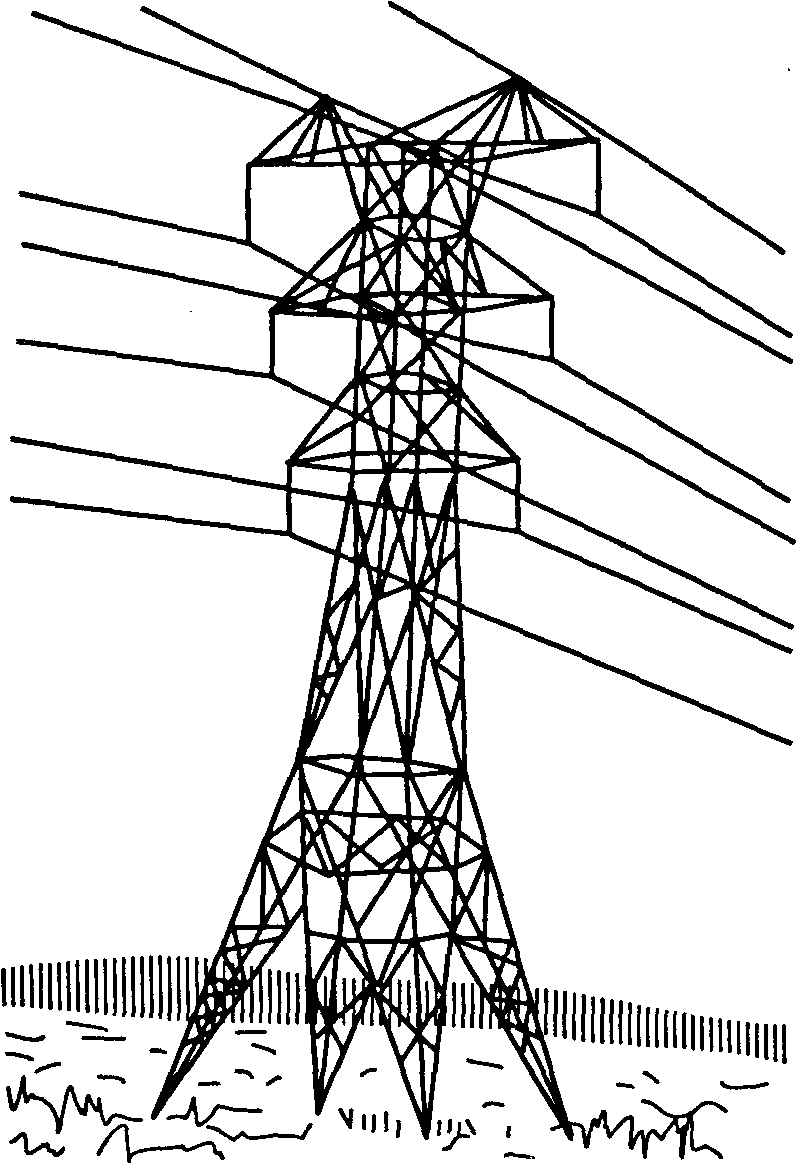

Рисунок 11- Промежуточная металлическая опора для двухцепной линии
При подходах к подстанциям устанавливаются концевые опоры, назначение которых принять тяжения, действующие по проводам линии. Концевые опоры являются ближайшими к подстанциям. Концевые опоры выполняются жесткими, провода на них крепятся, как и на анкерных опорах, натяжными гирляндами изоляторов. В точках поворота линии устанавливаются угловые опоры.
Рисунок 12 - Расположения проводов и тросов на опорах: а - по вершинам треугольника; б - горизонтальные; в - обратной елкой 1 – тросы, 2 – провода
Рисунок 13 - Схема транспозиции проводов: а, b, с – фазы трехфазной сети
На линиях напряжением 220 кВ и выше применяют расщепление проводов - подвешивают несколько проводов в фазе. Этим достигается уменьшение напряженности электрического поля около проводов и ослабление ионизации воздуха (короны). Расстояние между проводами расщепленной фазы составляет около 40 см. Для фиксирования вдоль линии устанавливают специальные распорки между проводами расщепленной фазы.
На рис. 11 схематически изображены наиболее часто встречающиеся расположения проводов и тросов на опорах. Расположение проводов по вершинам треугольника широко распространено на линиях напряжением до 35 кВ и на одноцепных линиях напряжением 110 кВ на металлических и железобетонных опорах. Горизонтальное расположение проводов применяют на линиях напряжением 110 кВ и выше с металлическими и железобетонными опорами. Для двухцепных опор более удобно с точки зрения эксплуатации расположение проводов по типу «обратная елка».
Различие во взаимном расположении проводов приводит к различию параметров (индуктивных сопротивлений) фаз. Для уравнивания этих параметров на линиях длиной более 100 км применяют транспозицию проводов: линия делится на три участка, на которых каждый из трех проводов занимает все три возможных положения (рис. 13). В точках линии, где провода линии меняются местами, устанавливаются транспозиционные опоры.
При пересечениях больших рек, ущелий и т. п. при больших пролетах устанавливаются переходные опоры высотой 50... 100 м и более.
