Глава 2.

Управление работой ЭКС dKart Navigator

2.5. Экранный интерфейс и режимы работы системы

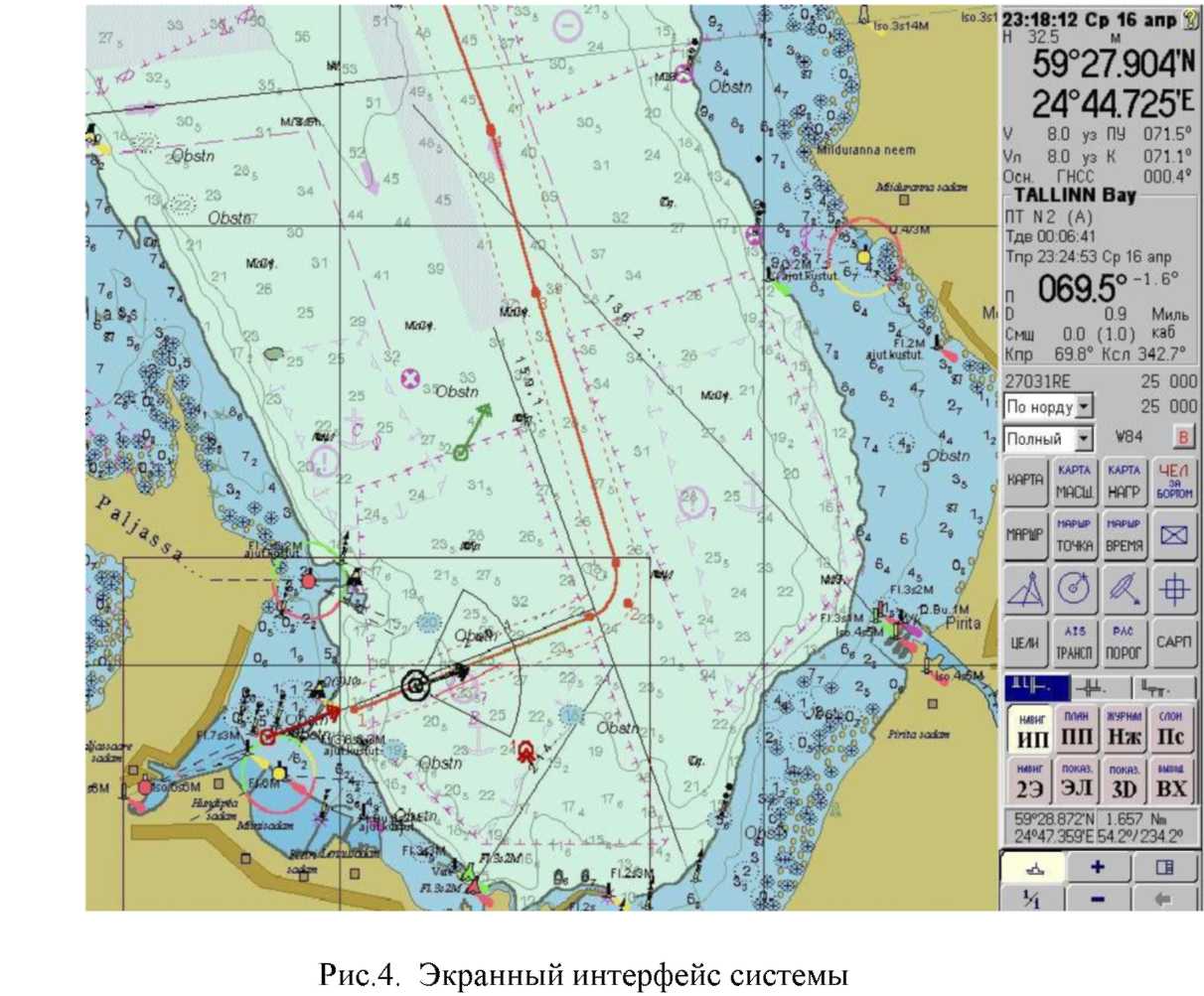

Экран dKart Navigator делится на две зоны (рис.4). Правую часть экрана занимает панель управления, левую - зона электронной карты.

На изображение электронной карты на экране накладываются:

• координатная сетка системы координат WGS-84;

• текущий маршрут с пронумерованными поворотными точками (WP);

• графический курсор в виде креста в стандартной форме отображения;

• символ собственного судна с вектором скорости и зоной безопасности в виде сектора;

• курсор и электронная линейка САРП;

• символы и вектора движения целей, захваченных САРП;

• символы АИС-целей с истинными векторами движения;

• фактическая траектория собственного судна;

• радиолокационное изображение от подключенной к dKart Navigator РЛС;

• графические слои пользователя, например, ручная корректура карты.

При выполнении некоторых функций зона электронной карты перестраи­вается, образуя внизу экрана окно, в которое могут выводиться следующие данные:

• график прилива в заданном пункте на заданную дату;

• эхограмма по данным, поступающим в программу от эхолота;

• электронный судовой журнал в табличной форме;

• каталог коллекции системных электронных карт в табличной форме;

• трехмерное отображение рельефа дна в реальном времени.

Режим двойного экрана расширяет возможности dKart Navigator, позволяя разделить информацию, отображаемую электронной картографической сис­темой между двумя мониторами либо - между двумя экранами на одном мо­ниторе. С помощью этой функции можно одновременно работать с двумя различными областями карты, например, вести исполнительную прокладку на одном экране, и одновременно просматривать карту другого географиче­ского района на втором.

В правой части экрана расположена панель управления, разделенная на окна, содержащие следующие элементы (сверху - вниз):

• навигационный формуляр с текущими значениями навигационных пара­метров;

• формуляр текущего маршрута с параметрами положения судна относи­тельно текущей путевой точки и линии пути;

• формуляр текущей карты с отображением основных данных об исполь­зуемой в данный момент времени электронной карте;

• кнопки функций исполнительной прокладки;

• кнопки для запуска основных разделов dKart Navigator (закладка «Разде­лы»);

• кнопки для запуска дополнительных разделов (закладка «Доп.»);

• кнопки функций установок программы (закладка «Уст»);

• окно координат курсора;

• кнопки управления картой;

• индикатор автоматически вырабатываемых программой предупреждений. Если требуется, чтобы электронная карта занимала весь экран монитора,

панель управления можно отключить специальной кнопкой. При повторном нажатии на эту кнопку панель управления восстанавливается.

Программа dKart Navigator состоит из разделов, которые соответствуют различным режимам ее работы. Для работы с разделами программы исполь­зуются кнопки, расположенные на закладках «Разделы» и «Доп.» в нижней части панели управления. При запуске раздела соответствующая ему кнопка выделяется цветом - «включается». При этом цвет включенной кнопки соот­ветствует цвету всплывающей подсказки с названием функции.

При включении в работу dKart Navigator автоматически входит в режим исполнительной прокладки, а при выходе из других разделов, программа ав­томатически возвращается в исполнительную прокладку.

Основные режимы работы электронной картографической системы пере­числены ниже.

Исполнительная прокладка - обеспечивает непрерывное ото­бражение символа судна и параметров его движения на карте, кон­троль навигационной безопасности плавания по маршруту.

Предварительная прокладка - обеспечивает планирование мар­шрута с прокладкой курсов по картам или в табличной форме, им­порт или экспорт маршрутов в программу или из программы.

Электронный судовой журнал - используется для просмотра и анализа воспроизведенного на карте пути, пройденного судном и других обстоятельств совершенного плавания.

Редактор пользовательских слоев - предназначен для создания и корректуры картографических объектов на системной электронной карте.

Трехмерное моделирование рельефа дна - служит для построе­ния трехмерной модели рельефа дна, относительно которого ото­бражается текущее место судна.

Наложение радарного изображения - отображается информация от радара путем наложения радарного изображения на электрон­ную карту.

Поиск и спасание - режим используется при планировании поис­ково-спасательных операций.

Моделирование поиска и спасания - используется для модели­рования поисково-спасательных операций.

Коллекция карт - обеспечивает конвертацию карт, включение или исключение их из коллекции, просмотр каталога карт коллек­ции и корректуру карт.

База данных приливов - предназначена для расчета элементов прилива в выбранном приливном пункте в заданное время.

Запись значений глубины по данным эхолота - служит для за­писи измеренных эхолотом глубин в специальный файл, а их от­меток на электронной карте.

Двойной экран - режим позволяет разделить отображаемую ин­формацию между двумя мониторами или двумя экранами.
