1.4 Установка и запуск программы на судне

Эффективность работы dKart Navigator зависит от технических характери­стик судового компьютера. Для всех версий, не поддерживающих режим на­ложения радарного изображения на электронную карту, может использовать­ся операционная система Windows® 95, Windows® 98 или выше. Для работы с версиями dKart Navigator 6.3 и выше потребуется CPU Pentium/300 МГц, Windows® 2000 или Windows® NT 4.0 и оперативная память 128 МБ. Допол­нительно следует установить Internet Explorer® 5.0.

Для работы dKart Navigator требуется большой объем памяти, т.к. про­грамма постоянно использует жесткий диск для загрузки карт, хранения дан­ных судового журнала и сохранения временных файлов.

Программа dKart Navigator работает при разрешениях экрана 800x600, 1024x758, 1280x1024, 1600x1200. Настройка отображения экрана происходит автоматически после выбора соответствующего разрешения экрана в уста­новках Windows.

Установка программы на судовой компьютер производится с установочно­го комплекта, в который входит инсталляционный набор файлов на компакт-диске и защитное устройство. Процедура установки включает следующие основные этапы: установка, запуск программы, проверка подключения дат­чиков навигационной информации и осуществление доступа к картам.

В первую очередь следует подключить защитное устройство (электронный ключ) к параллельному порту LPT компьютера, запустить Windows, затем, запустив файл Startup.exe, выбрать из меню Hardlock Driver Setup и устано­вить драйвер защитного устройства. Установка программы осуществляется из меню dKart Navigator Setup.

Если программа dKart Navigator будет использоваться с операционной сис­темой Windows® NT (Windows® 2000), после подключения защитного уст­ройства в систему надо входить с правами администратора. Затем, после ус­пешной инсталляции драйвера защитного устройства, следует перезапустить Windows и войти в систему с правами пользователя.

Выбор языка интерфейса dKart Navigator (русский или English USA) осу­ществляется до запуска программы с помощью региональных установок опе­рационной системы Windows.

После установки программы в меню «Пуск» рабочего стола в строке dKart Navigator создаются ярлыки, предназначенные для ее запуска и открытия, связанных с нею файлов:

• Help - справочной системы;

• Preventing Collisions Regulations - электронной версии МППСС-72.

При запуске программа dKart Navigator автоматически входит в раздел «Исполнительная прокладка». Если в систему поступает информация о месте судна, загружается карта наиболее крупного масштаба из карт, имеющихся на данный район. На ней отображается символ собственного судна, текущие обсервованные координаты и другие навигационные параметры.

При отсутствии информации о месте судна на экране отображается карта мира, либо карта, соответствующая координатам места при последнем выхо­де из программы. Отсутствие данных о месте судна индицируется также в красном поле с соответствующим сообщением в правой нижней части экра­на. Для проверки связи системы с навигационными датчиками необходимо:

• установить коммуникационные порты для навигационных приборов в разделе «Конфигурация системы»;

• проверить соединения, запустив тест на странице «Последовательные порты» в разделе «Конфигурация системы».

Наборы данных официальных электронных карт в формате МГО S-57(3.1) для использования в dKart Navigator должны быть предварительно отконвер-тированы во внутренний формат «dcf», что выполняется в разделе «Коллек­ция карт». После конвертации программа включает карты в электронный ка­талог, и они становятся доступными для навигационного использования.

Карты в формате «dcf» могут поставляться непосредственно в составе ин-сталяционного набора dKart Navigator. В этом случае они доступны для ис­пользования сразу после установки программы. Информация обо всех картах формата «dcf» содержится в каталоге карт. Если карты формата «dcf» при­обретаются отдельно, они должны быть предварительно включены в коллек­цию карт электронной картографической системы.

Для использования карт формата СМ-93, необходимо выполнить ряд про­цедур, описанных в разделе «Конфигурирование системы».

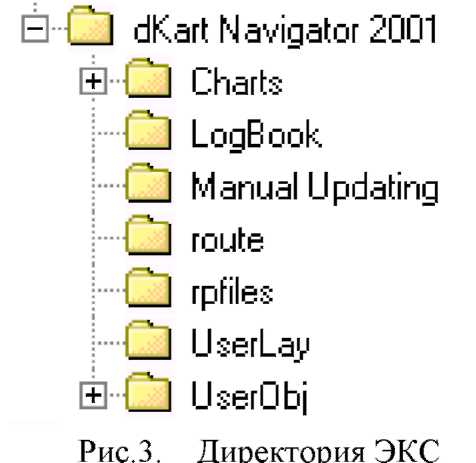

После установки программы на судовой компьютер, на жестком диске бу­дут созданы следующие папки (рис.3):

• Charts - содержит коллекцию электронных карт dKart Navigator, а также файлы 3D-моделей рельефа морского дна;

• Logbook - хранит файлы с записями электронного судового журнала;

• Manual Updating - хранит файлы с данными ручной корректуры карт;

• route - содержит базу данных маршрутов, выполненных при проработке перехода;

• rpfiles - содержит данные, необходимые для обработки данных, полученных от радара (для версий dKart Navigator 4х и выше);

• UserLay - содержит данные пользовательского dKart Navigator слоя электронных навигационных карт;

• UserObj - содержит данные пользовательских объектов электронных на­вигационных карт.

Во избежание повреждений программного комплекса dKart Navigator за­прещается удаление или переименование программных папок и файлов, соз­данных системой при инсталляции.
